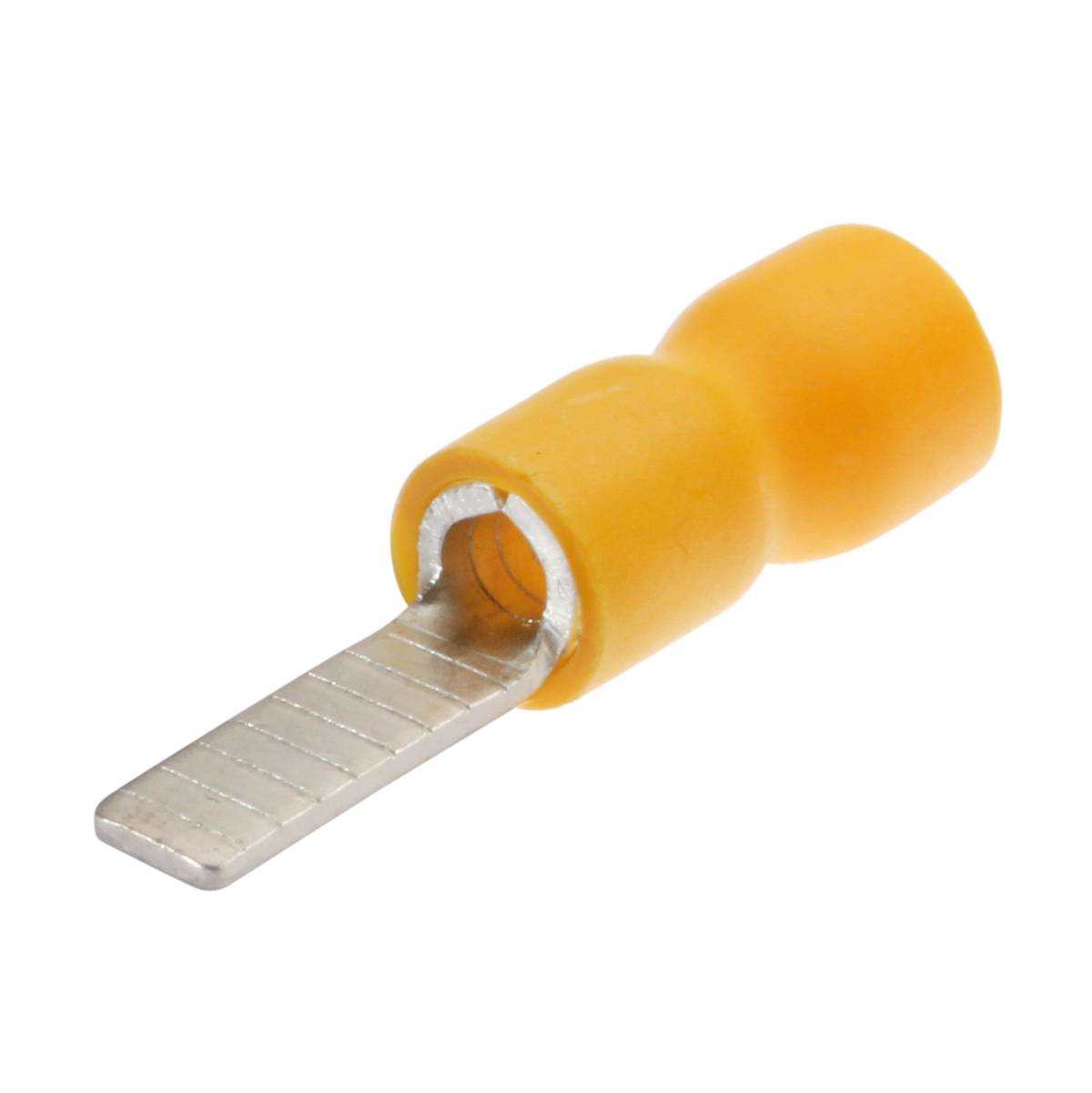

66657 Наконечник штифтовой НШПИ 6.0-14 (КВТ)

Наконечники штифтовые плоские изолированные с ПВХ манжетой НШПИ 6.0-14, желтый, 100 шт., КВТ 66657 — предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Опрессовка проводника поверх изолирующей манжеты.
Мультидиапазонная альтернатива втулочным наконечникам. Всего 3 размера штифтовых наконечников заменяют 9 размеров втулочных.

Характеристики штифтовых наконечников КВТ 66657:

• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: +75 °C
• Максимальное напряжение: 690 В
• Цвет манжеты: желтый
• Сечение: 2.5—6.0 мм²
• Ток: 46 А
• Общая длина: 28.0 мм
• Длина гильзы: 14.0 мм
• Внутренний диаметр (d1): 3.4 мм
• Ширина (В): 4.0 мм
• Толщина (S): 1.0 мм
• Исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
• Незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
• Поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
• Инструмент для монтажа: CTО/CTB/CTK-01; CTО/CTB/CTK-12; наборы: CTF, CTB (КВТ)
