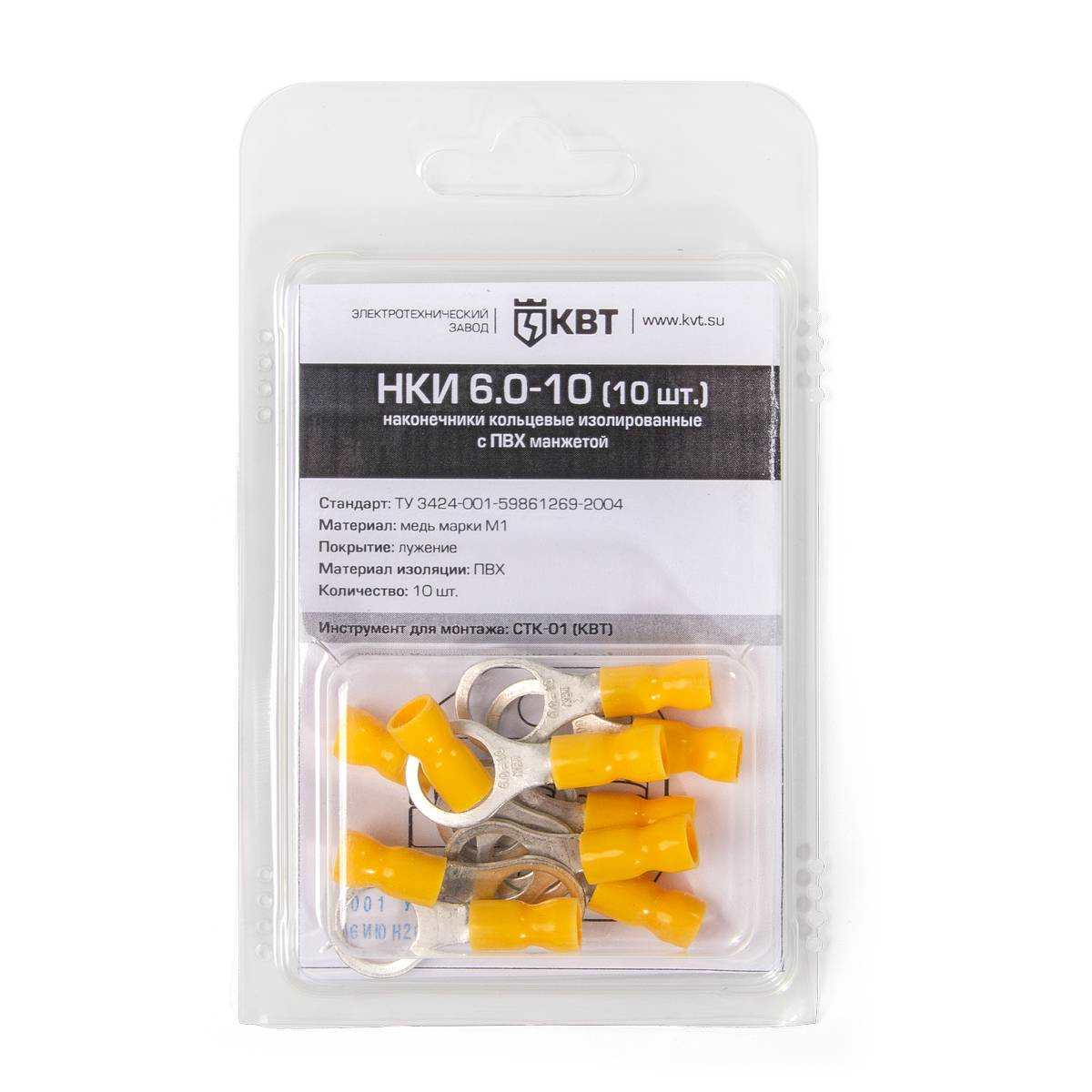

Наконечники кольцевые изолированные с ПВХ манжетой НКИ 6.0-10, желтый, 10 шт., КВТ 75338 — предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации. Опрессовка проводника поверх изолирующей манжеты.
Характеристики кольцевых наконечников КВТ 75338:
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 690 В
- Цвет манжеты: желтый
- Сечение: 2.5—6.0 мм2
- Ток: 46 А
- Винт: М 10
- Диаметр отверстия (D): 10.5 мм
- Ширина (В): 15.0 мм
- Общая длина: 34.0 мм
- Длина гильзы: 13.0 мм
- Внутренний диаметр (d1): 3.4 мм
- Толщина (S): 1.0 мм
- Исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- Незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
- Поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Инструмент для монтажа: CTО-01; CTB-01; CTK-01; CTО-12; CTB-12; CTK-12; наборы: CTD, CTE, CTF, CTB, CTM, CTN (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 упаковка весит 0,037 килограмма.
Тип товара
Наконечник изолированный для проводов
Материал
медь (Cu)
Подгруппа товара
Наконечники кольцевые НКИ КВТ. мини-упаковка
Гарантия
5 лет
Размер крепёжного болта (M)
10
Сечение min/max, кв.мм
2.5-6
Форма наконечника
кольцевой
Длина гильзы, мм (A)
13
Толщина, мм
1
Ширина фланца (B), мм
15
Диаметр отверстия (d2), мм
10.5
Исполнение «Easy Entry»
Да
Цвет изоляции
жёлтый
Количество в наборе/упаковке, шт
10
Тип упаковки
Блистер
Внутренний диаметр (d1), мм
3.4
Сечение, кв.мм
6
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
34
Страна производства
РОССИЯ
