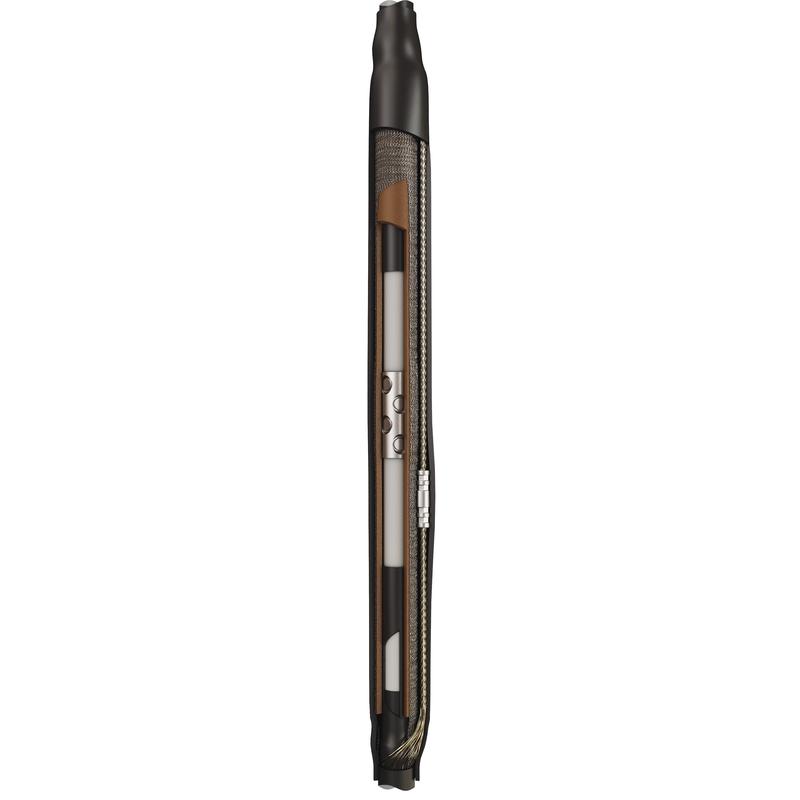

101414 Муфта кабельная соединительная 1ПСТ-35-150/240(Б) (КВТ)

Муфта кабельная соединительная 1ПСТ-35-150/240(Б) (КВТ) арт. 101414 - предназначена для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, на напряжение 35кВ.

• Соответствует требованиям ГОСТ 34839-2022
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
• В комплект муфты входят болтовые соединители на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Технические характеристики:

• Тип муфты: Соединительная
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 35
• Сечение жил, мм²: 150/185/240
• Количество жил в кабеле: 1
• Изоляция кабеля: Сшитый полиэтилен
• Тип установки: В кабельных каналах и грунте
• Тип кабеля: без брони
• Комплектация: с болтовыми соединителями
• Температура эксплуатации, ˚С:-50...+50
• Марки монтируемых кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
