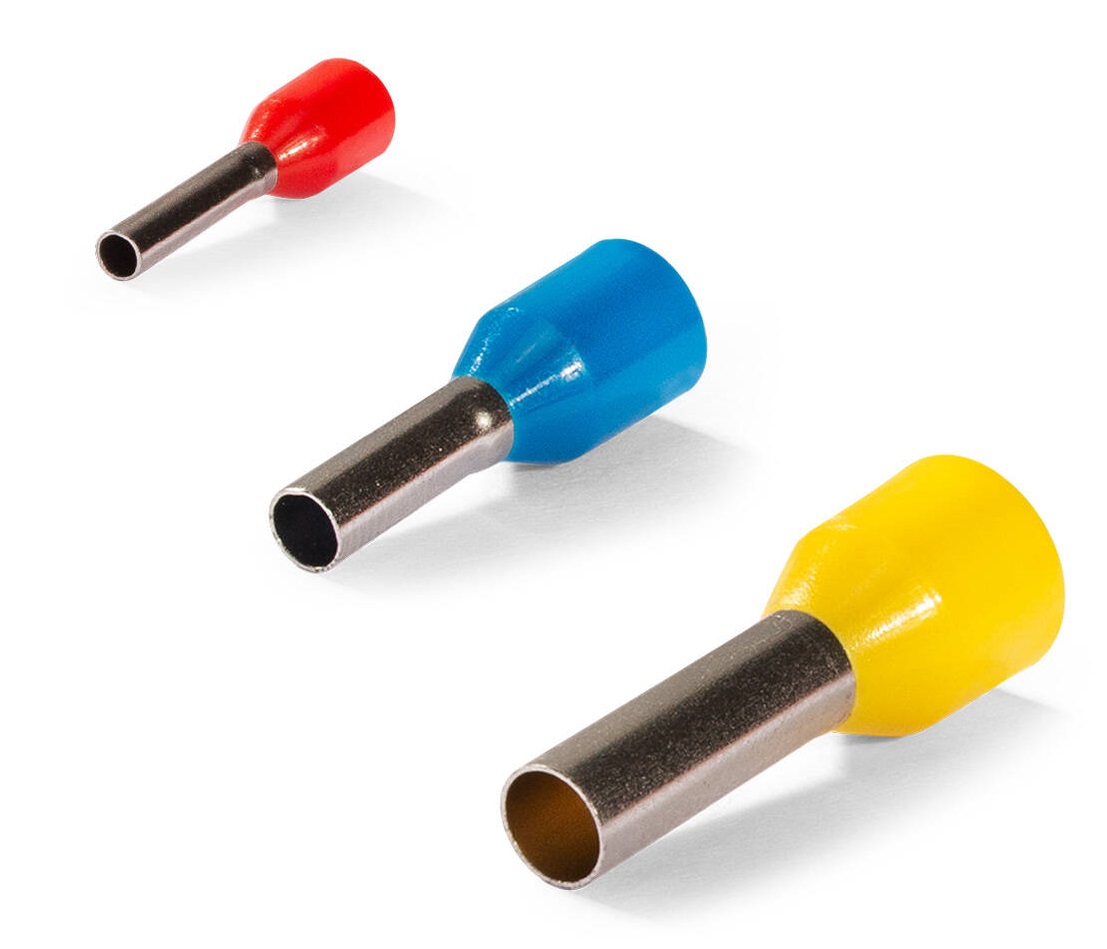

Наконечник штыревой втулочный изолированный НШВИ 25-16 серия ЕВРО (КВТ) арт. 103209 - предназначен для оконцевания методом опрессовки гибких многопроволочных медных проводников сечением 25 мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж одного провода.
- Изготовлены по передовой европейской технологии, аналогично тому, как производятся втулочные наконечники ведущими немецкими компаниями «GLW», «Weidmuller» и «Z+F». Изолирующие манжеты отливаются непосредственно вокруг медных втулок в многопозиционных пресс-формах термопластавтоматов
- Благодаря современной технологии, НШВИ серии «ЕВРО», отлитые на термопластавтоматах, обладают прецизионной Easy-Entry формой без «швов», ступенек и задиров. Наконечники серии «ЕВРО» рекомендованы для автоматических и полуавтоматических машин для опрессовки втулочных наконечников
- Для монтажа одного провода
- Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
- Материал коннектора: медь марки М1
- Покрытие коннектора: электролитическое лужение
- Материал изоляции: полипропилен. Не содержит галогенов
- Цвет изолирующих манжет НШВИ серии «ЕВРО» выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
- Прецизионная форма манжеты вокруг медной втулки, тип «Easy Entry», облегчает заведение многожильного провода в наконечник
Технические характеристики:
- Тип коннектора: наконечник втулочный
- Особенности конструкции: Easy Entry
- Рабочее напряжение, до (кВ): 0.69
- Материал жилы: медь
- Сечение жилы, мм²: 25
- Класс гибкости жилы: 3,4,5,6
- Материал контактной части: медь
- Покрытие контактной части: лужение
- Длина контактной части, мм: 16
- Наличие изоляции: есть
- Материал изоляции: полипропилен
- Цветовой стандарт изоляции: DIN 46228
- Цвет изоляции: желтый
- Температурная стойкость изоляции, ˚С: 105
- Технология монтажа: опрессовка
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 1,375 килограмма.
Тип товара
Наконечник штыревой втулочный для проводов
Материал
медь (Cu)
Подгруппа товара
НШВИ наконечник штыревой втулочный ЕВРО КВТ
Гарантия
5 лет
Общая длина (Од), мм
27.8
Покрытие
луженый
Изоляция (материал)
полипропилен
Сечение, кв.мм
25
Внутренний диаметр (d1), мм
7.5
Наружный диаметр (D), мм
7.9
Тип упаковки
п/э пакет zip-lock
Количество в наборе/упаковке, шт
100
Цвет изоляции
жёлтый
Длина рабочей части, мм
16
Форма наконечника
втулочный
Серия
КВТ НШВИ ЕВРО
Сечение min/max, кв.мм
25
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
