110214 Набор матриц НМПК-12 серия ПРОФИ КВТ, 12 матриц

Набор матриц КВТ НМПК-12 серии ПРОФИ (110214) — комплект из 12 сменных матриц для опрессовки изолированных и неизолированных наконечников, гильз, втулочных наконечников, автоклемм, флажковых и коаксиальных разъемов. Матрицы предназначены для использования с механическими пресс-клещами СТК, СТО, СТВ, ПКЭ-01, ПКП-01 и ПКЭ-02.

• В комплект входят 12 сменных матриц серии МПК: МПК-01, МПК-02, МПК-03, МПК-04, МПК-05, МПК-06, МПК-08, МПК-09, МПК-10, МПК-11, МПК-14 и МПК-16.
• Матрицы предназначены для опрессовки различных типов наконечников, гильз и разъемов с сечением проводов от 0,25 до 25 мм².
• Поддерживаются различные профили обжима: лепестковый двухконтурный, овальный двухконтурный, овальный одноконтурный, трапециевидный, шестигранный и клиновидный.
• В набор входят двухпозиционные, трехпозиционные, четырехпозиционные, пятипозиционные, шестипозиционные и семипозиционные матрицы.
• Матрицы совместимы с пресс-клещами КВТ СТК, СТО, СТВ, ПКЭ-01, ПКП-01 и ПКЭ-02.

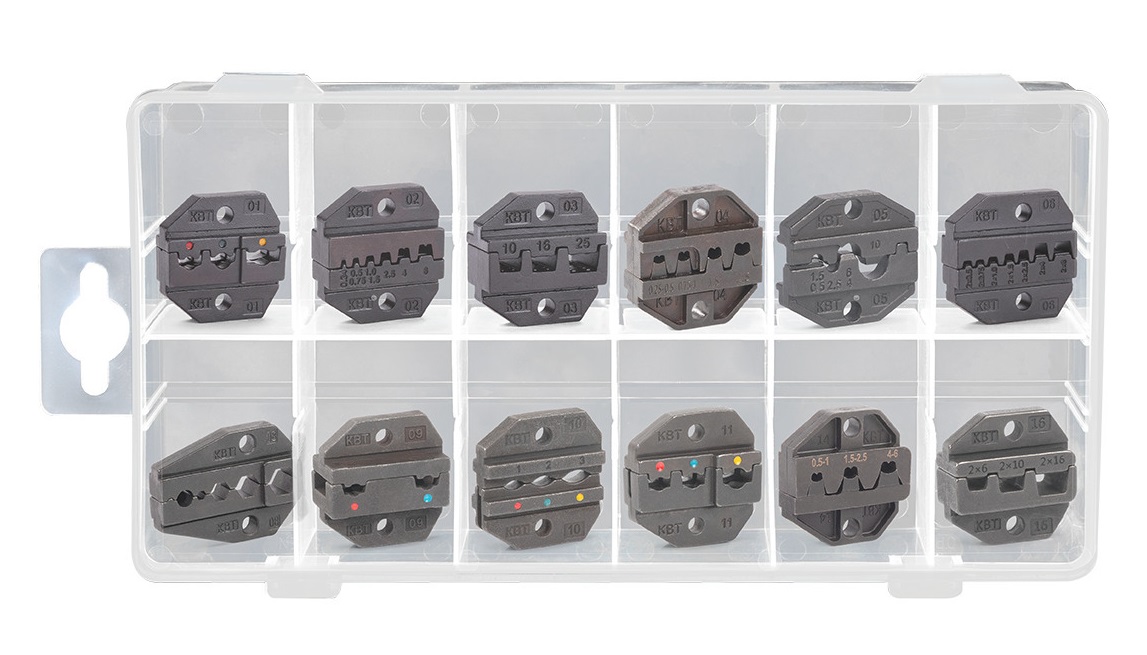

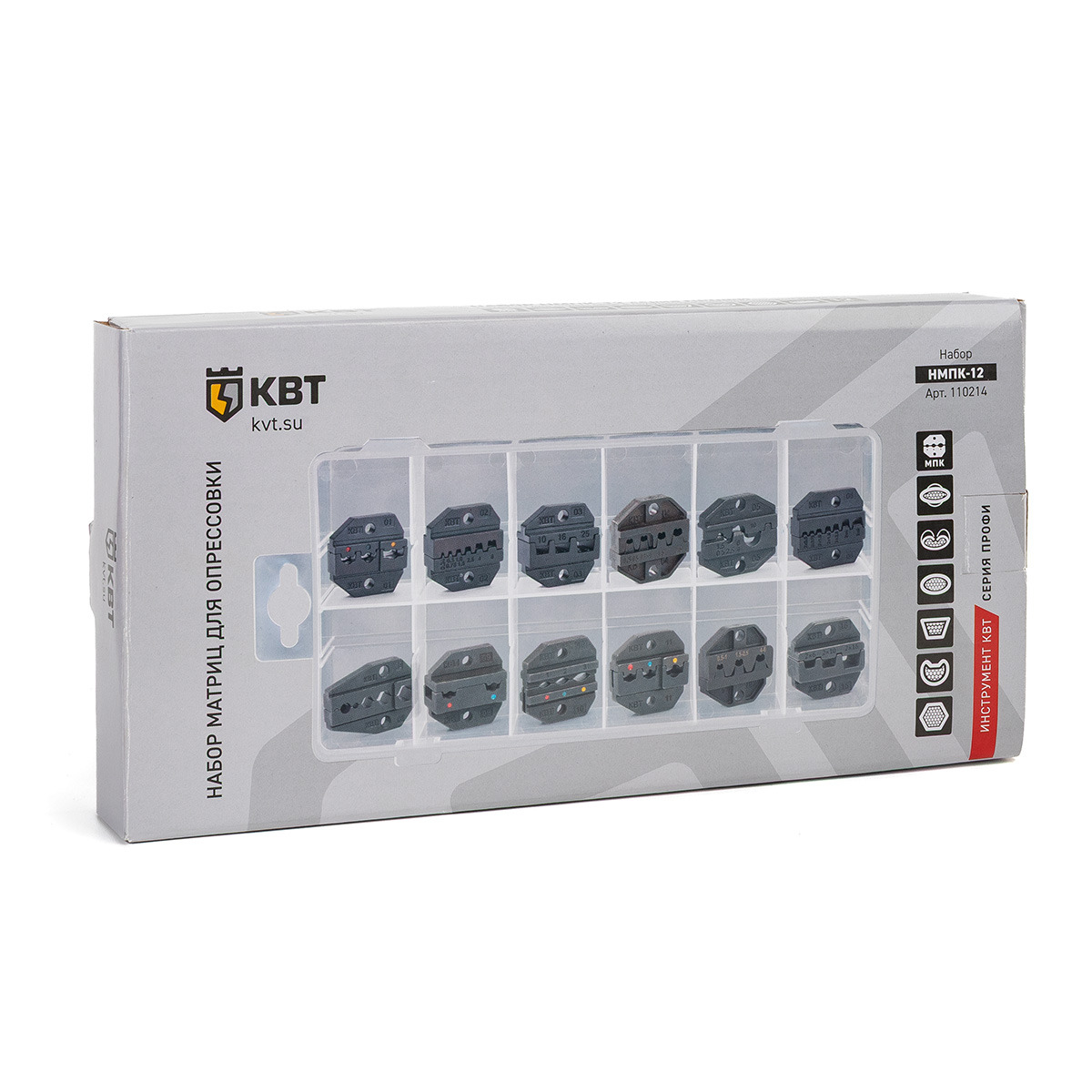

• Все матрицы размещены в полупрозрачном пластиковом кейсе для удобного хранения.

Преимущества

• 12 сменных матриц для опрессовки различных типов наконечников, гильз и разъемов.
• Широкий диапазон опрессовки — от 0,25 до 25 мм².
• Совместимость с пресс-клещами СТК, СТО, СТВ, ПКЭ-01, ПКП-01 и ПКЭ-02.
• Возможность выполнения различных профилей обжима.
• Матрицы для изолированных и неизолированных соединителей, втулочных наконечников и коаксиальных разъемов.
• Полупрозрачный пластиковый кейс для удобного хранения матриц.

Технические характеристики

• Тип инструмента: матрицы
• Вид привода: механический
• Тип матрицы: сменная, двухпозиционная, трехпозиционная, четырехпозиционная, пятипозиционная, шестипозиционная, семипозиционная
• Минимальный размер опрессовки, мм²: 0,25
• Максимальный размер опрессовки, мм²: 25
• Количество матриц в комплекте: 12
• Серия матриц: МПК
• Совместимость: пресс-клещи СТК, СТО, СТВ, ПКЭ-01, ПКП-01, ПКЭ-02
• Профиль обжима: лепестковый двухконтурный, овальный двухконтурный, овальный одноконтурный, трапециевидный, шестигранный, клиновидный
• Особенности конструкции: сменные матрицы
• Длина инструмента, мм: 210
• Вес набора, кг: 0,78

Типы опрессовываемых соединителей

• Изолированные наконечники и гильзы.
• Двойные втулочные наконечники.
• Заглушки КИЗ.
• Изолированные разъемы.
• Втулочные наконечники.
• Коаксиальные разъемы.
• Медные наконечники и гильзы.
• Неизолированные разъемы.
• Автоклеммы.
• Флажковые разъемы.

Характеристики матриц

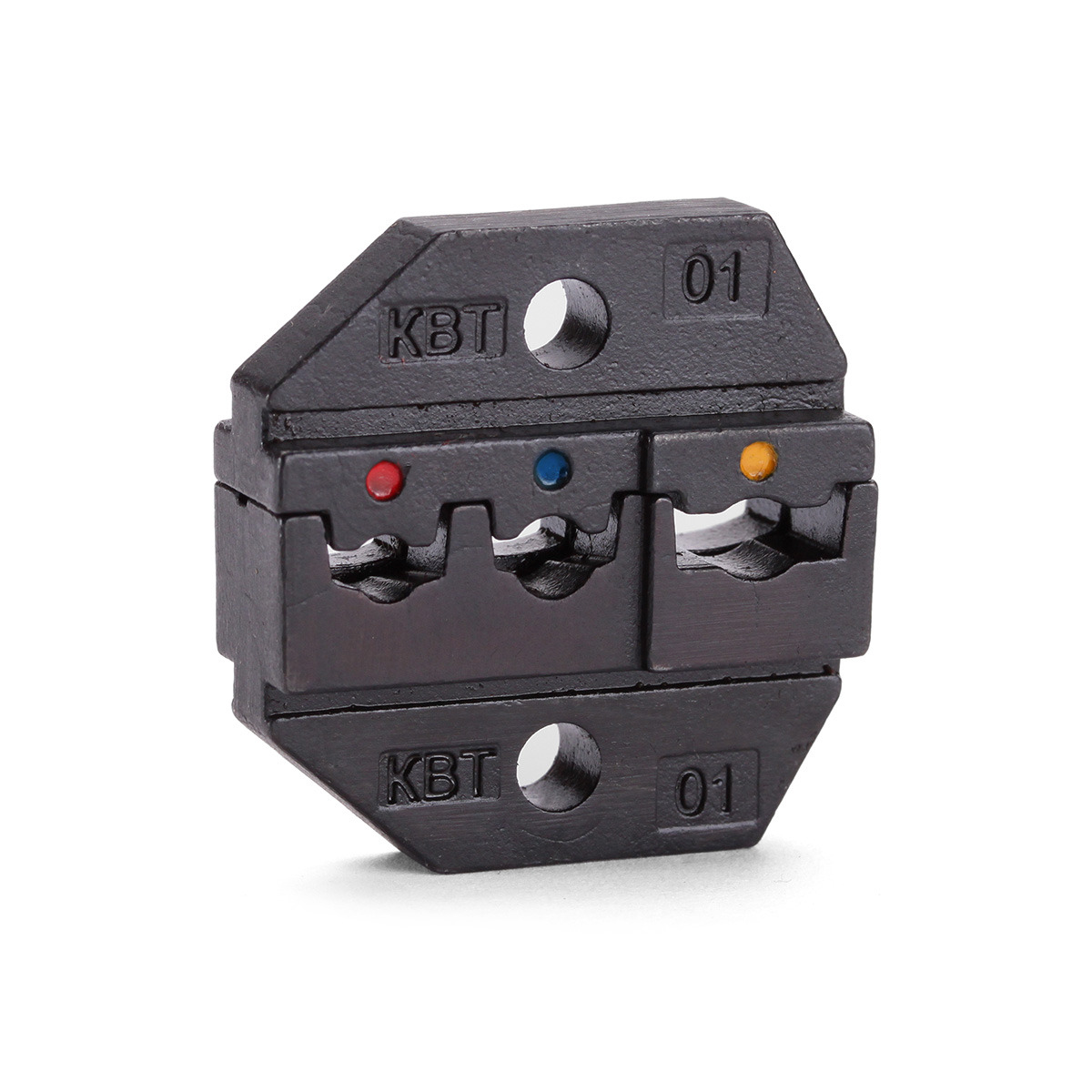

• Матрица МПК-01 (КВТ): для изолированных наконечников и гильз НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШКИ, НШПИ, ГСИ, ГСИ(н), ГСИ-П, ВРПИ-М, ВРПИ-П, ВРШИ-М(н), ВРШИ-П(н), РПИ-М(н), РПИ-П(н). Сечение: 0,25–6 мм². Трехпозиционная. Профиль обжима: овальный двухконтурный.

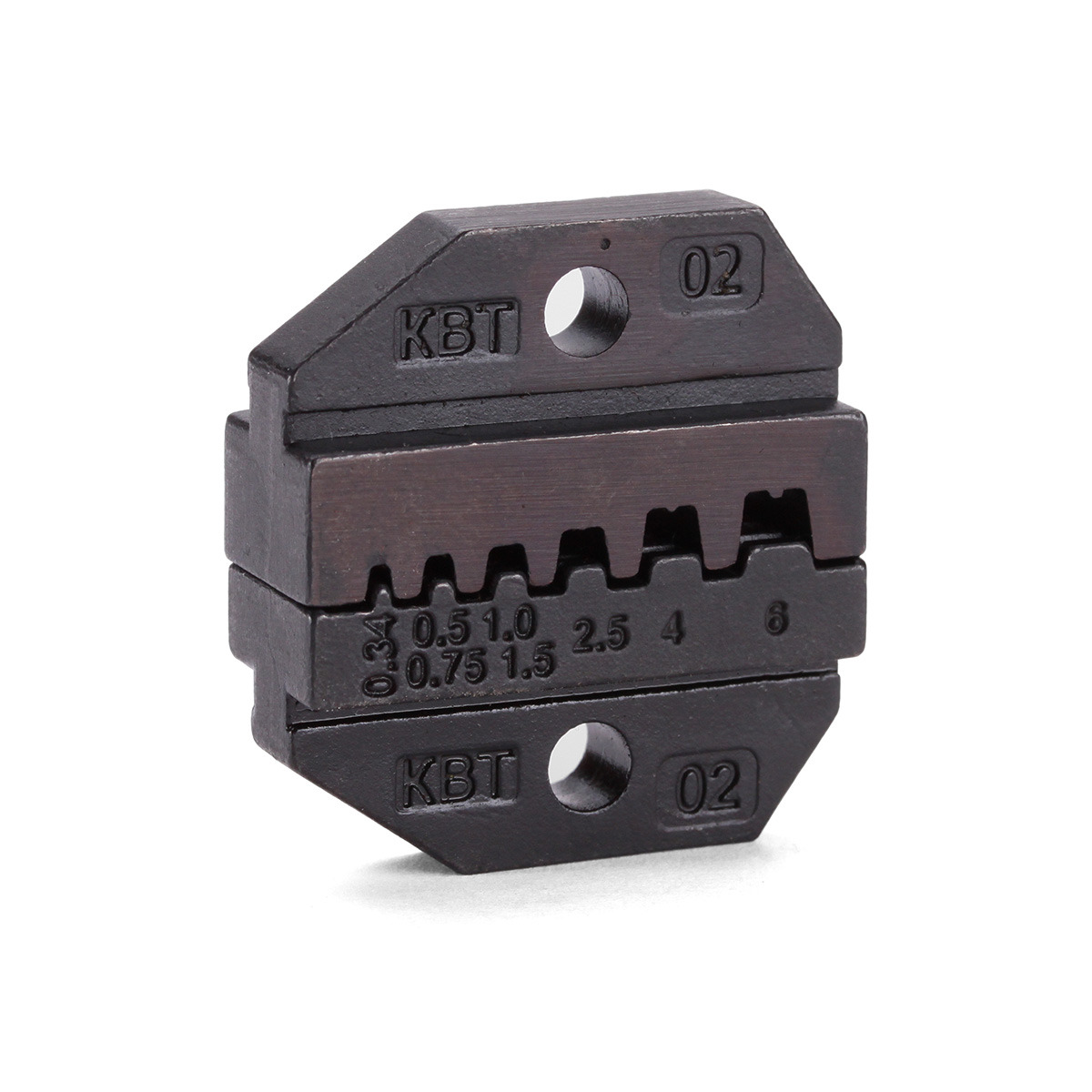

• Матрица МПК-02 (КВТ): для втулочных наконечников НШВИ, НШВ. Сечение: 0,25–6,0 мм². Шестипозиционная. Профиль обжима: трапециевидный.

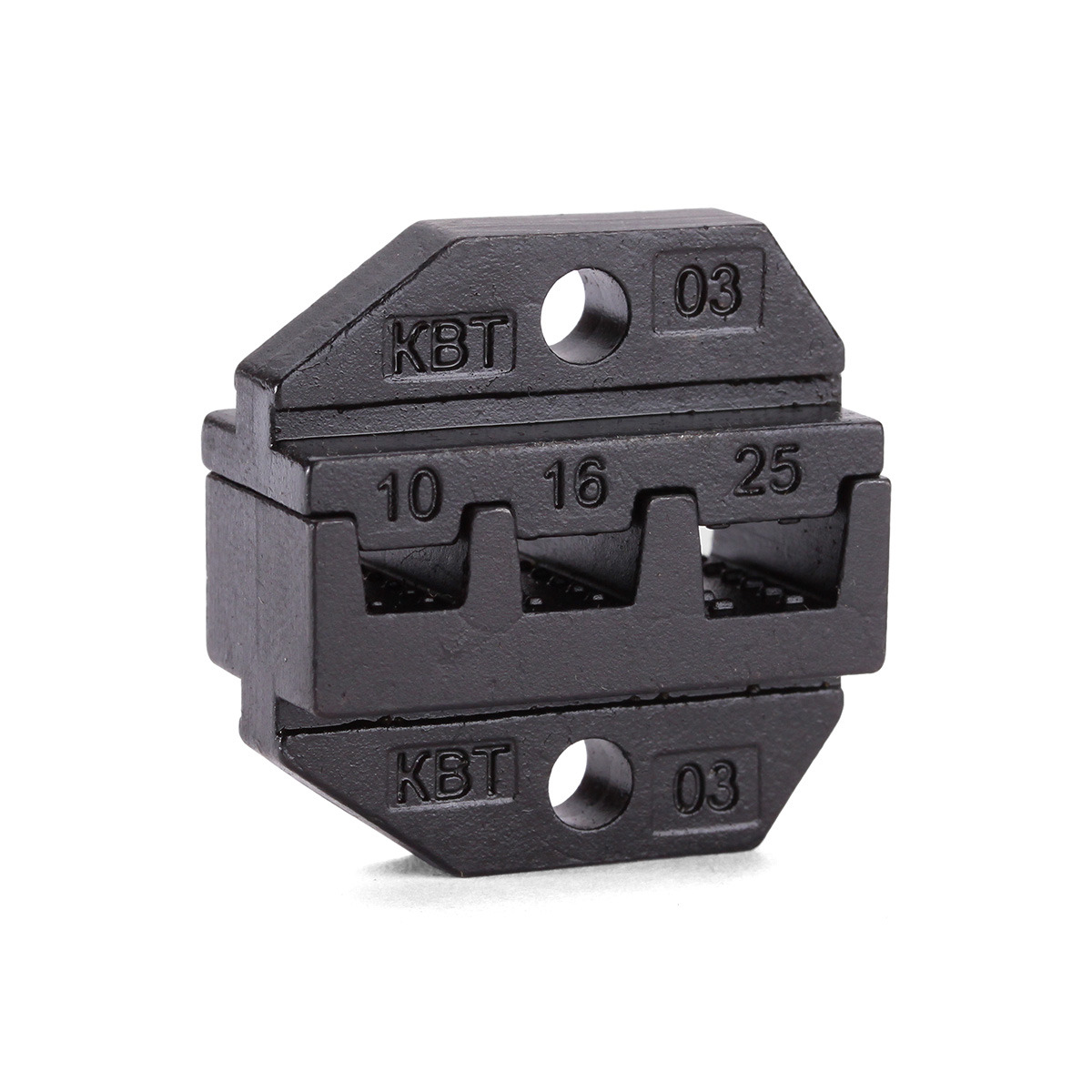

• Матрица МПК-03 (КВТ): для втулочных наконечников НШВИ, НШВ. Сечение: 10–25 мм². Трехпозиционная. Профиль обжима: трапециевидный.

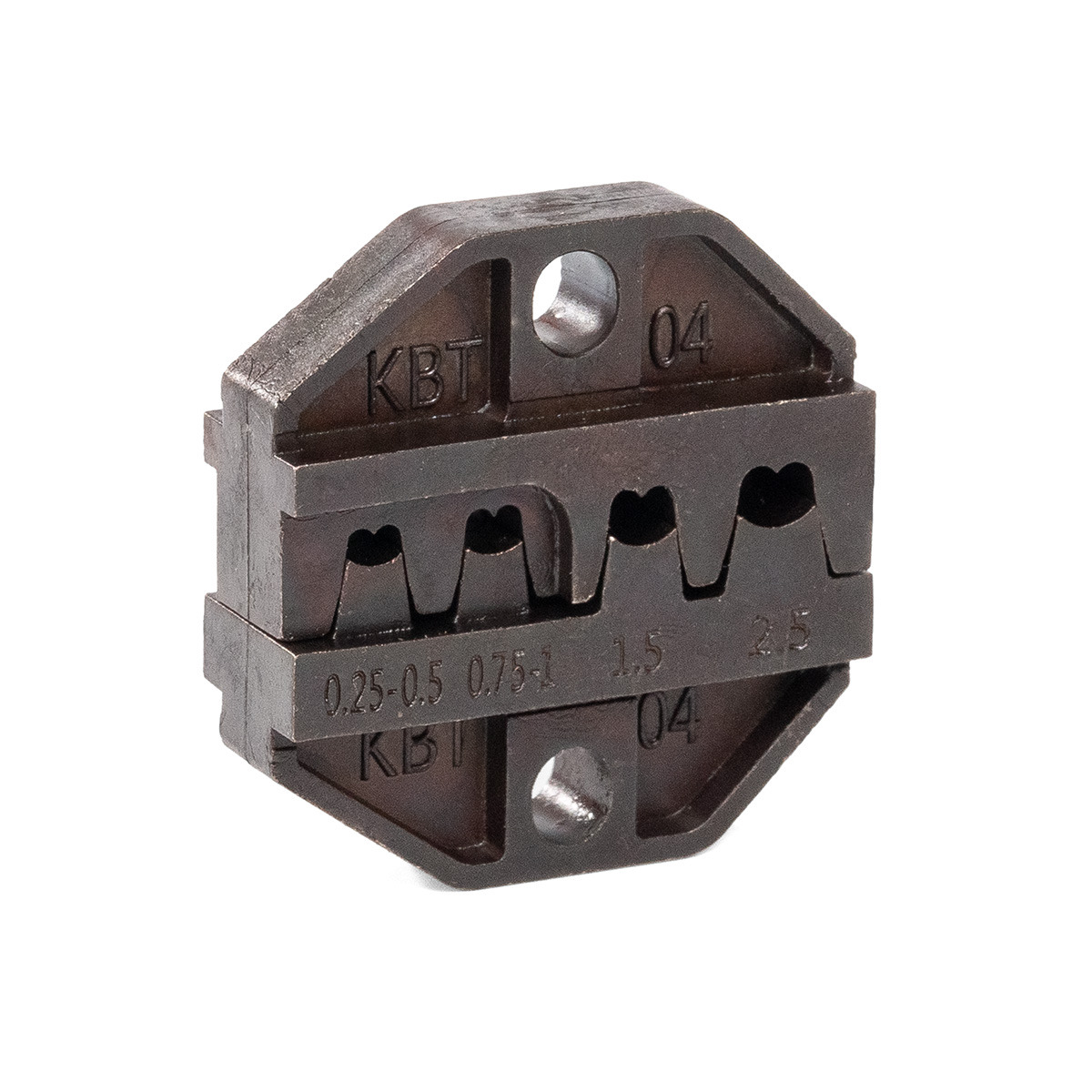

• Матрица МПК-04 (КВТ): для неизолированных разъемов и наконечников (автоклемм) РП-М и РП-П шириной 2,8/4,8/6,3/7,5 мм, наконечников НК и гильз ГС. Сечение: 0,25–2,5 мм². Четырехпозиционная. Профиль обжима: лепестковый двухконтурный.

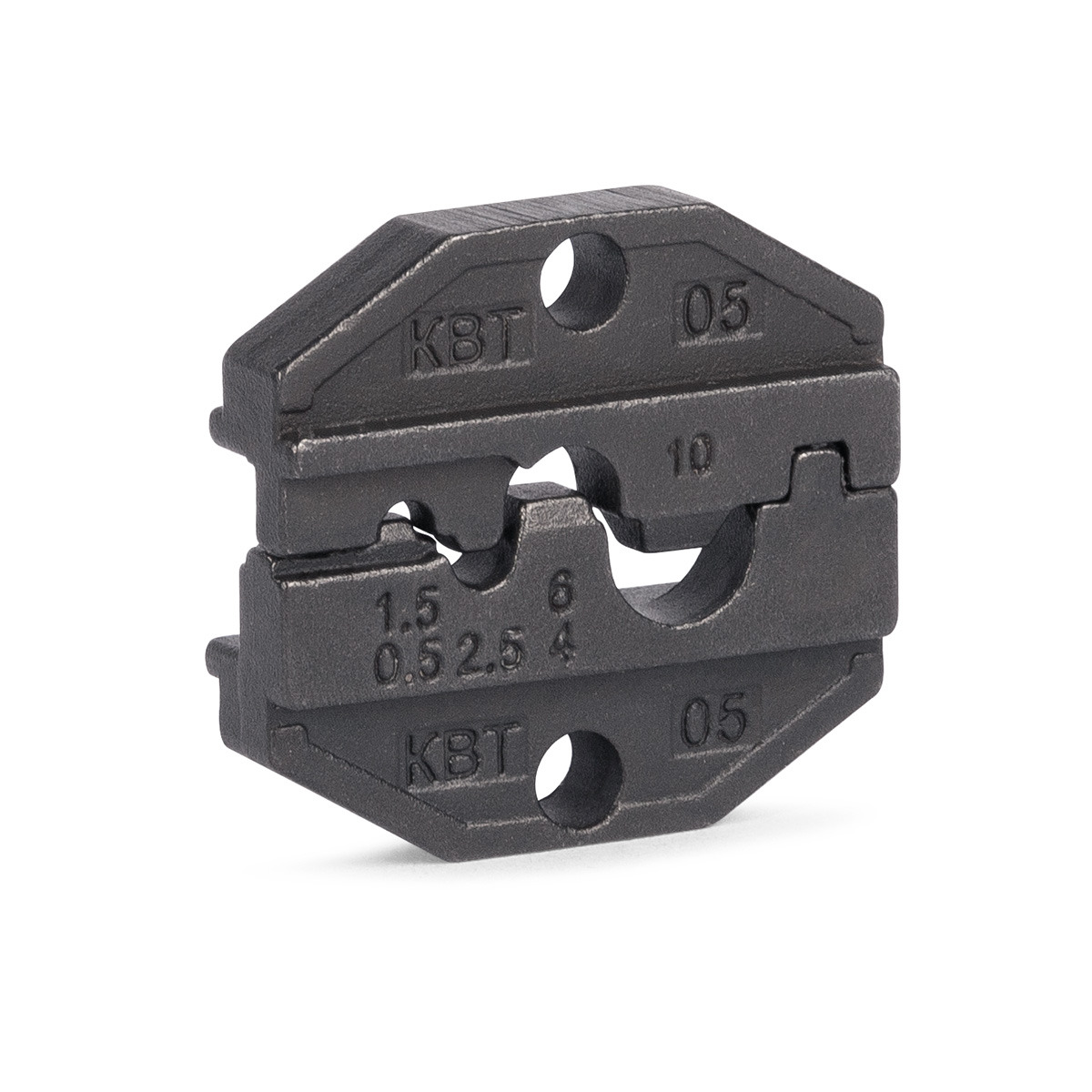

• Матрица МПК-05 (КВТ): для неизолированных медных наконечников ТМЛ, ТМЛс, ТМЛ(DIN), ТМ, ГМЛ, ГМЛ-П, ГМЛ(о), ГМЛ(DIN), наборов СОТК. Сечение: 0,25–10 мм². Четырехпозиционная. Профиль обжима: клиновидный.
• Матрица МПК-06 (КВТ): для двойных втулочных наконечников НШВИ(2). Сечение: 2×0,5–2×6 мм². Семипозиционная. Профиль обжима: трапециевидный.

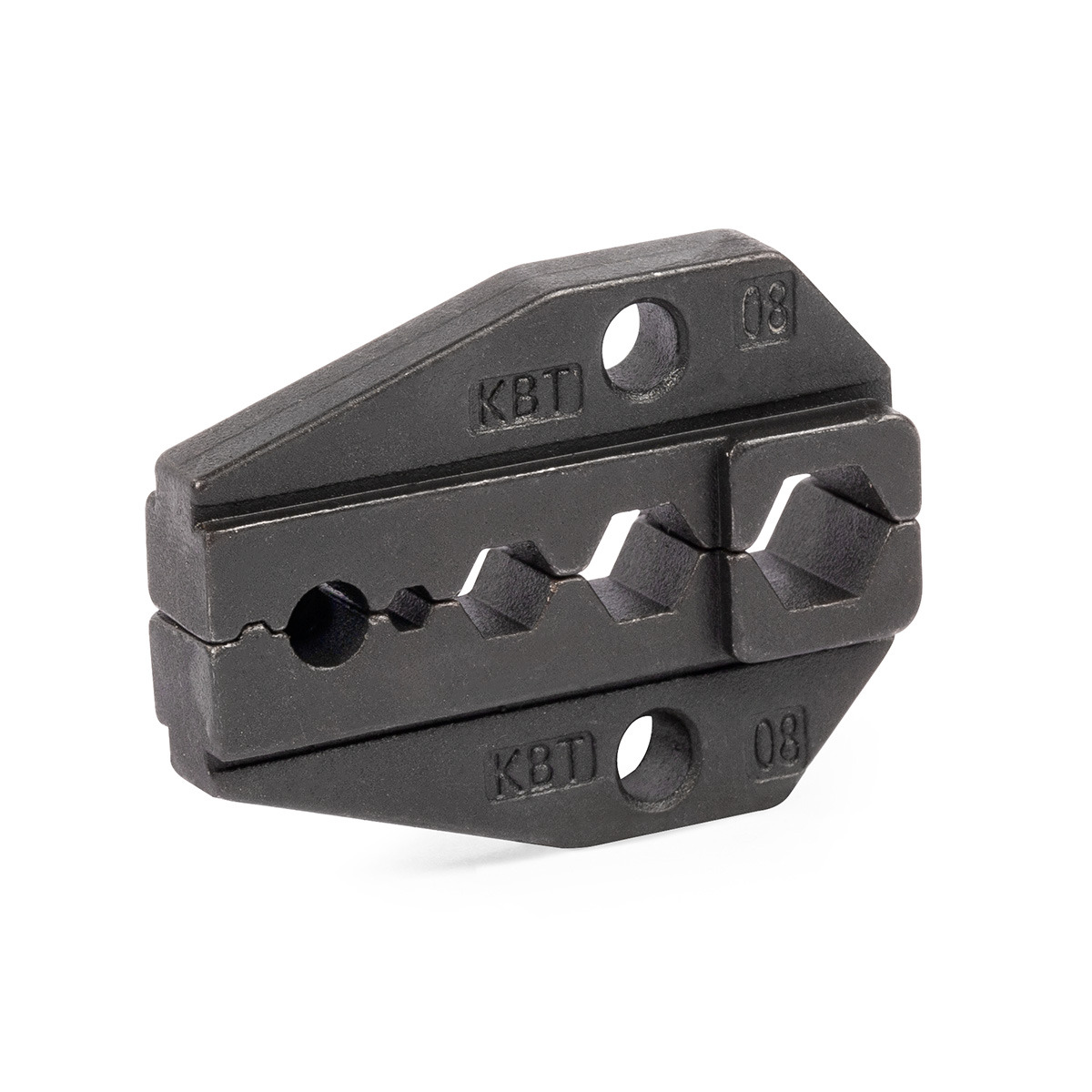

• Матрица МПК-08 (КВТ): для коаксиальных разъемов телевизионных кабелей RG 6, RG 58, RG 59, RG 62. Размеры профилей: 8,1/6,5/5,4/2,6/1,72 мм. Пятипозиционная. Профиль обжима: шестигранный (гексагональный).

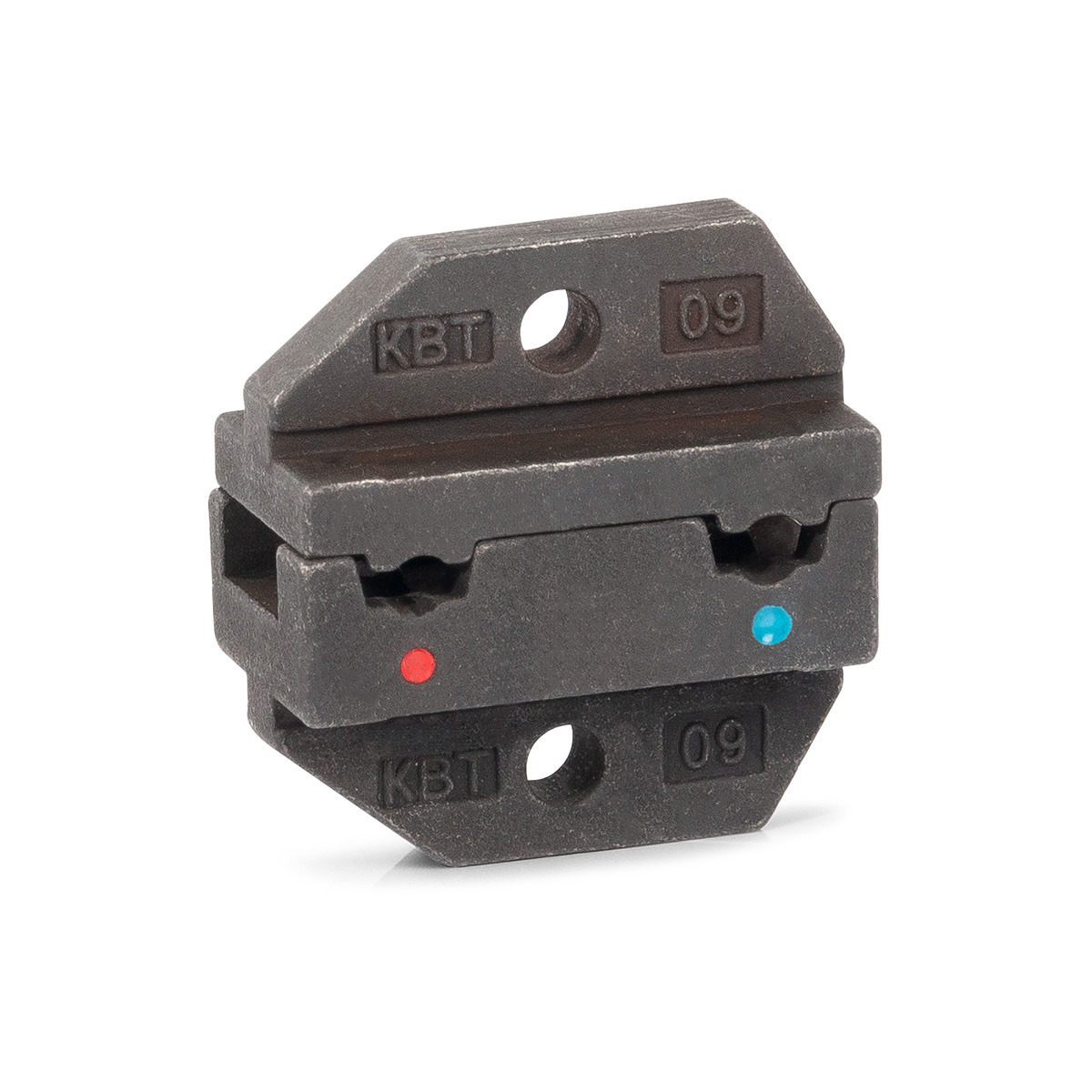

• Матрица МПК-09 (КВТ): для флажковых разъемов в нейлоновом корпусе РФИ-М(н). Сечение: 0,25–2,5 мм². Двухпозиционная. Профиль обжима: овальный двухконтурный.

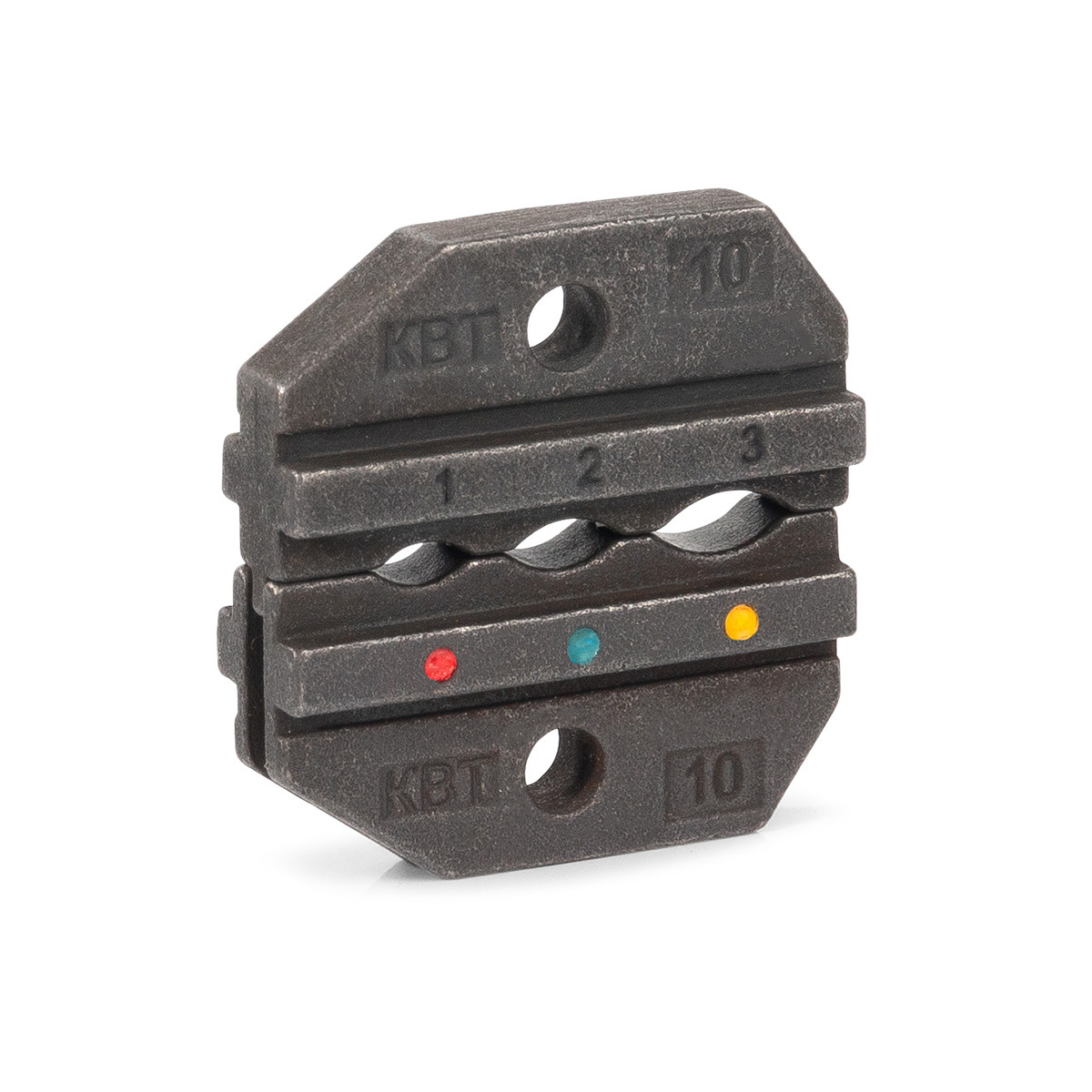

• Матрица МПК-10 (КВТ): для наконечников, разъемов и гильз с термоусаживаемой изоляцией НКИ-Т, НВИ-Т, ГСИ-Т, РПИ-П-Т, РППИ-М-Т, РПИ-М-НТ, РПИ-П-НТ, КИЗ. Сечение: 0,5–6 мм². Трехпозиционная. Профиль обжима: овальный одноконтурный.

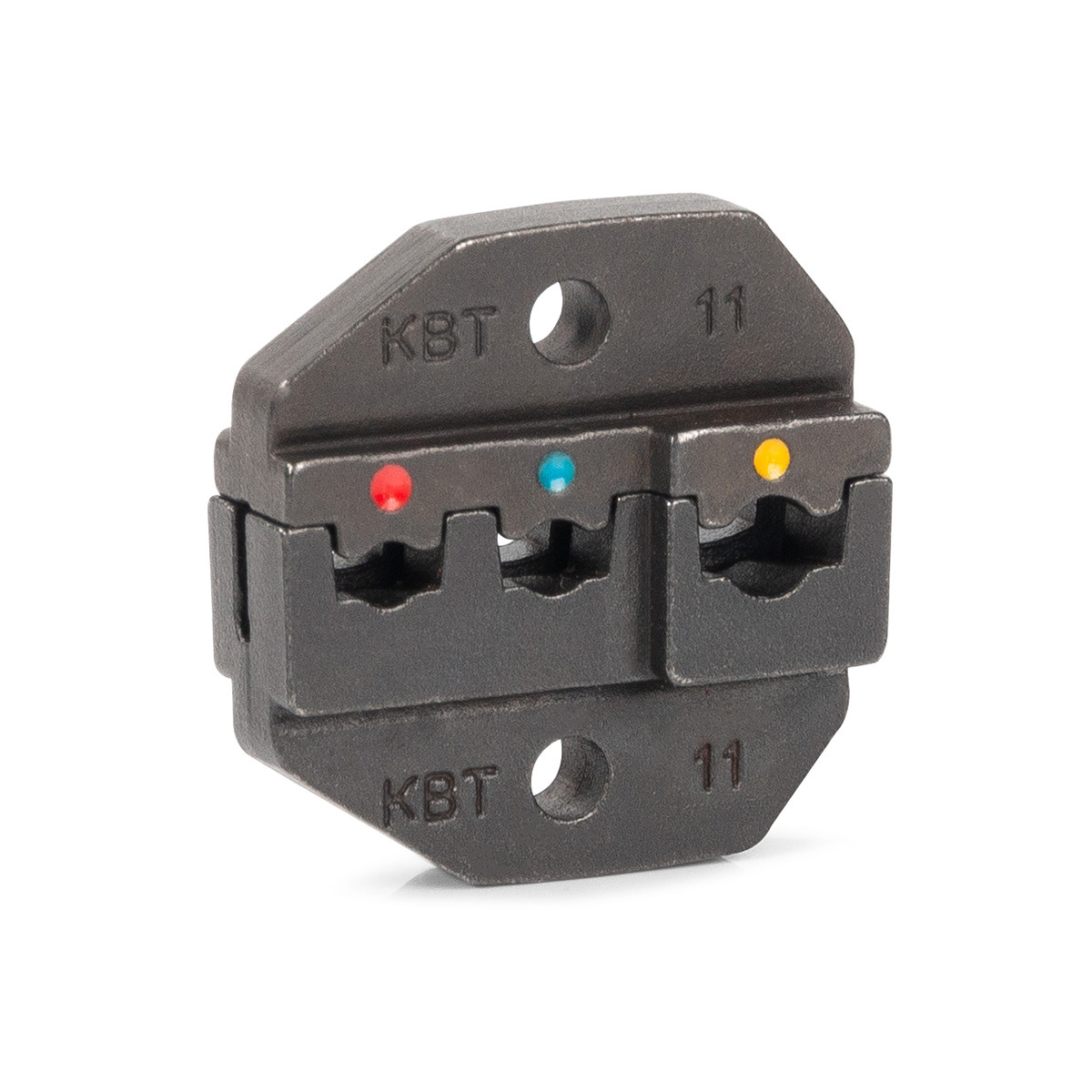

• Матрица МПК-11 (КВТ): для изолированных разъемов РППИ-М, РПИ-П, РПИ-М, РШИ-П, РШИ-М, РПИ-О. Сечение: 0,5–6 мм². Трехпозиционная. Профиль обжима: овальный двухконтурный.

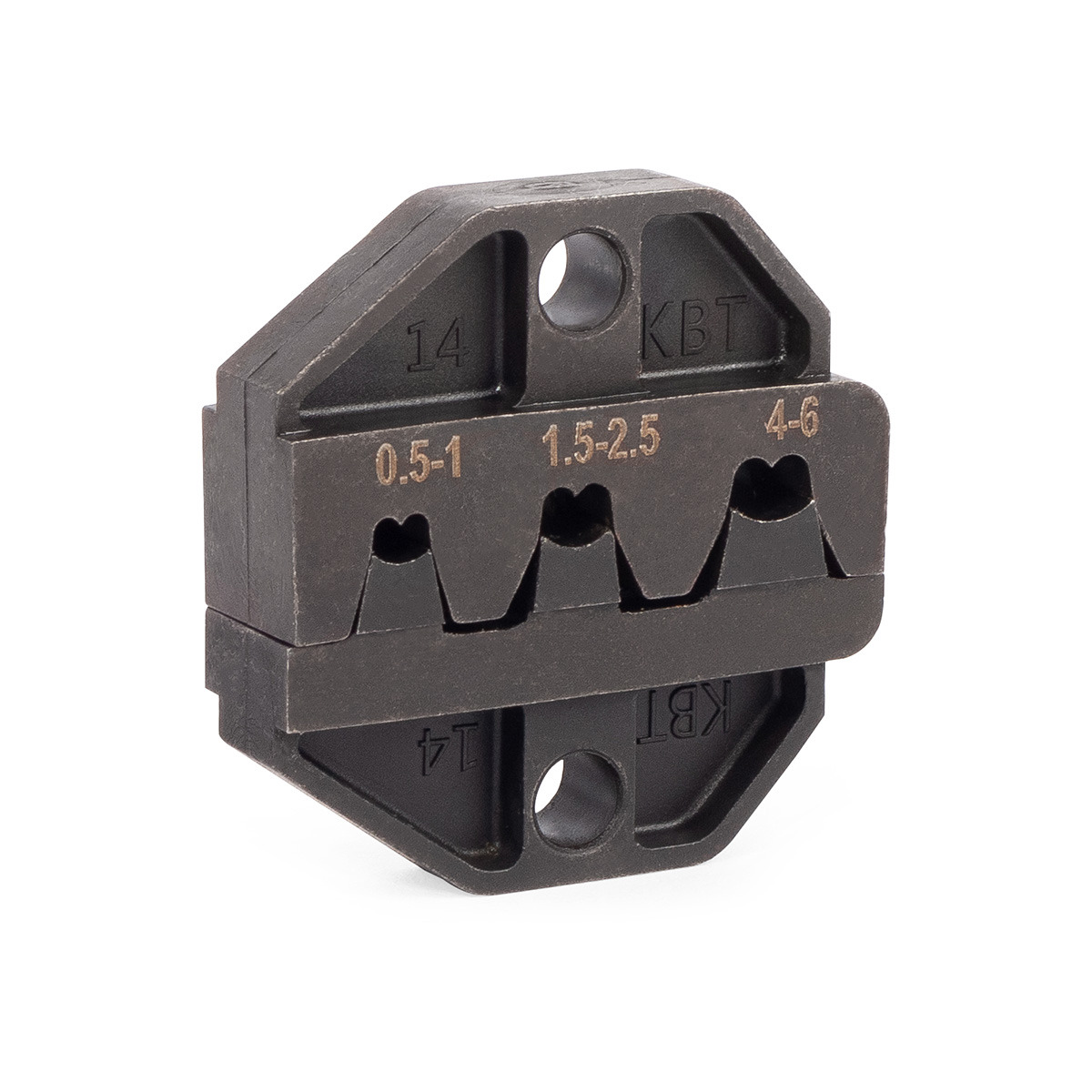

• Матрица МПК-14 (КВТ): для неизолированных разъемов и наконечников (автоклемм) РП-М и РП-П шириной 2,8/4,8/6,3/7,5 мм, наконечников НК и гильз ГС. Сечение: 0,5–6 мм². Трехпозиционная. Профиль обжима: лепестковый двухконтурный.

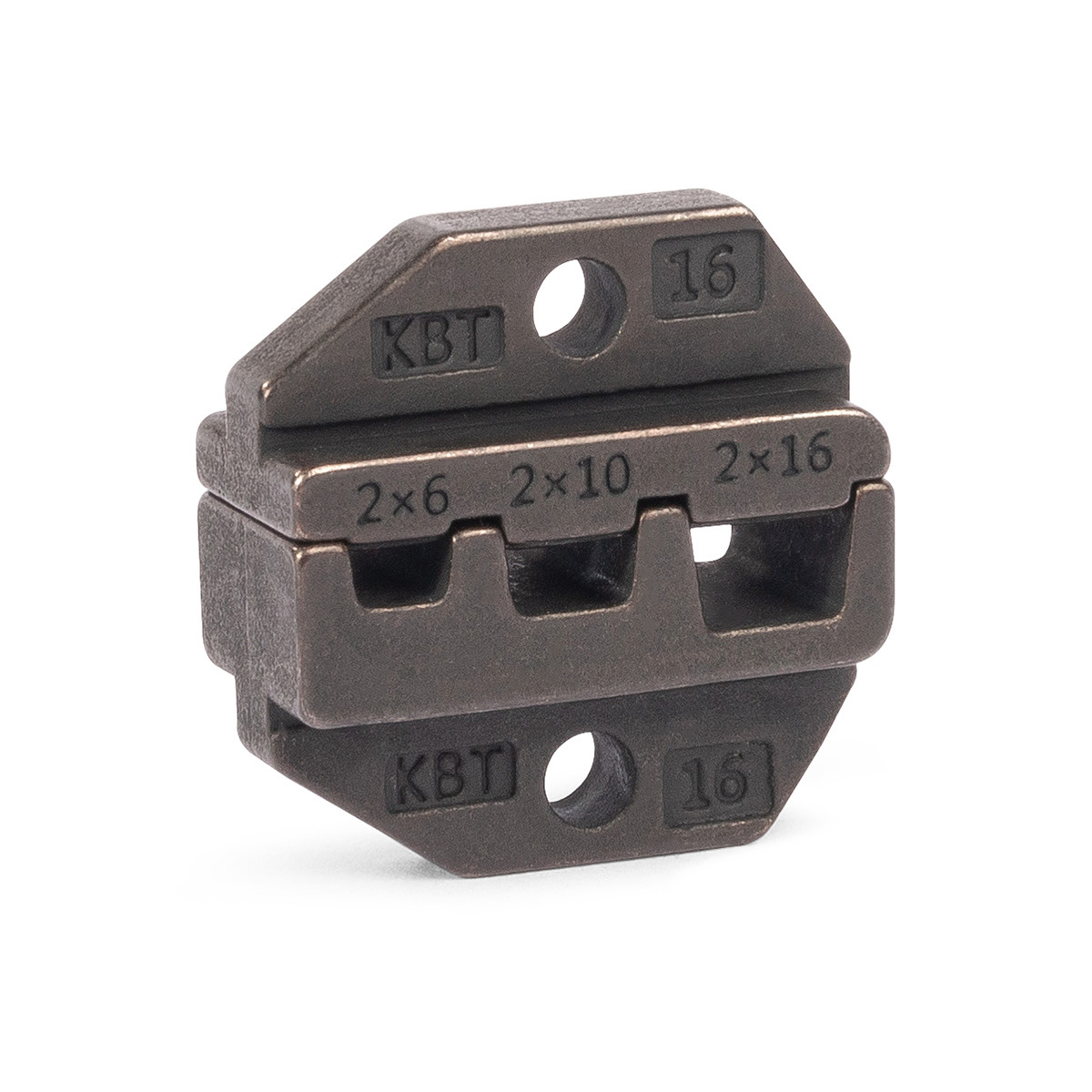

• Матрица МПК-16 (КВТ): для двойных втулочных наконечников НШВИ(2). Сечение: 2×6/2×10/2×16 мм². Трехпозиционная. Профиль обжима: трапециевидный.

Комплектация

• Матрица МПК-01 — 1 шт.
• Матрица МПК-02 — 1 шт.
• Матрица МПК-03 — 1 шт.
• Матрица МПК-04 — 1 шт.
• Матрица МПК-05 — 1 шт.
• Матрица МПК-06 — 1 шт.
• Матрица МПК-08 — 1 шт.
• Матрица МПК-09 — 1 шт.
• Матрица МПК-10 — 1 шт.
• Матрица МПК-11 — 1 шт.
• Матрица МПК-14 — 1 шт.
• Матрица МПК-16 — 1 шт.
• Полупрозрачный пластиковый кейс для хранения матриц — 1 шт.

Габариты

• Габариты кейса (ДхШхВ), мм: 210×110×30
• Габариты коробки (ДхШхВ), мм: 230×120×30
• Вес набора, кг: 0,78
