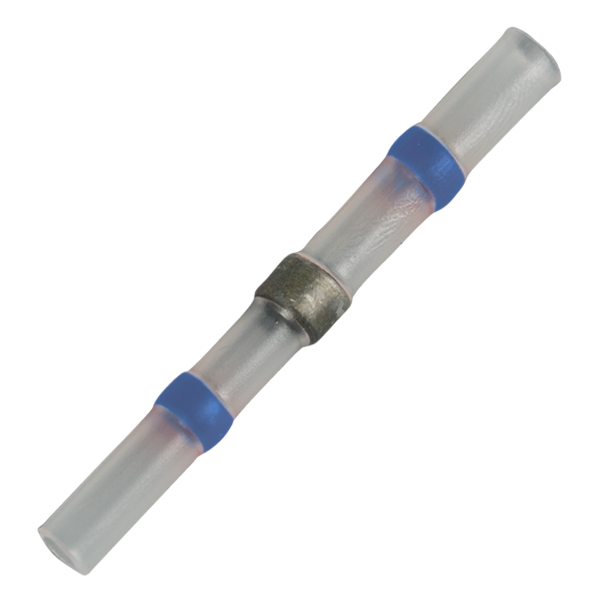

363607 Термоусаживаемый соединитель под пайку, прозр. (ПК-Т) 1.5-2.5 мм² синий (100шт) (Haupa)

Термоусаживаемые соединители под пайку, 1.5-2.5, прозрачный, 100 шт., HAUPA 363607 — предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования флюса для монтажа.
В центре соединителя расположено кольцо низкотемпературного припоя. Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа.

Характеристики соединителей HAUPA 363607:

• Материал изоляции: полиолефин с внутренним клеящим слоем. Не содержит галогенов
• Термостойкость изоляции: +125 °C
• Максимальное напряжение: 690 В
• Цвет поясков: синий
• Сечение: 1.5—2.5 мм²
• Внутренний диаметр (d1): 4.5 мм
• Общая длина: 42 мм
• Длина гильзы: 15.2 мм
• По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Cоответствует RoHS

Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил;
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга;
• обожмите руками выступающие проводники, сформировав место стыка;
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил;
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления;
• дайте изделию остыть.
