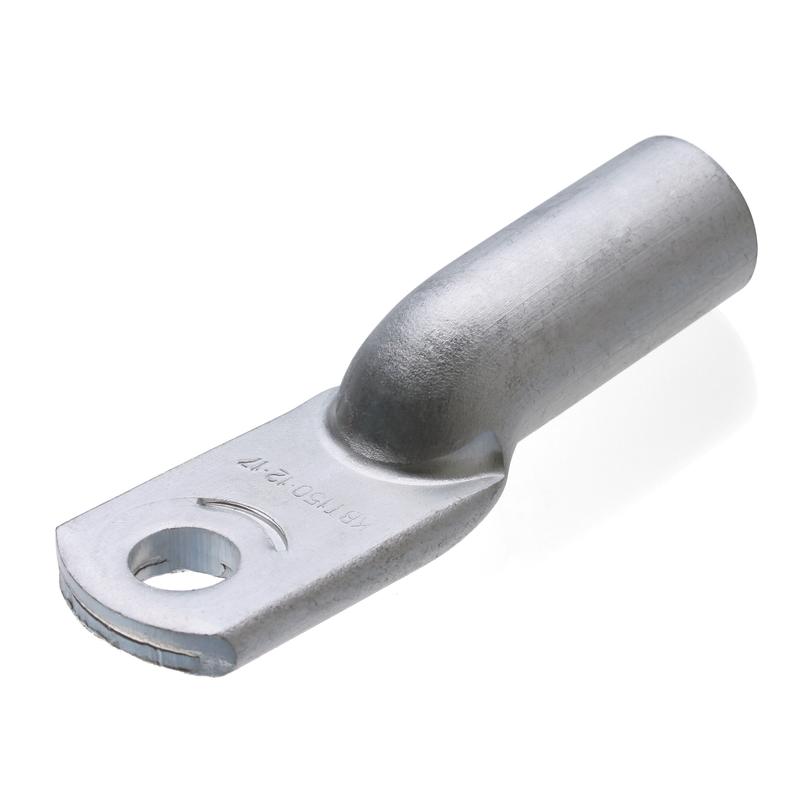

Наконечники кабельные алюминиевые ТА 120-12-14, КВТ 41425 — предназначены для оконцевания опрессовкой люминиевых кабелей и проводов.
Длина наконечников и размеры трубной части соответствуют геометрии
ГОСТ 9581-80.
Характеристики наконечников КВТ 41425:
- Сечение: 120 мм2 - кабели 2-го и 3-го класса гибкости
- Винт: М12
- Внутренний диаметр (d1): 14 мм
- Диаметр отверстия (D): 13 мм
- Ширина (В): 33 мм
- Общая длина (L): 96 мм
- Наружный диаметр (d): 22 мм
- Материал: алюминий марки АД1
- Рабочее напряжение: до 35 кВ
- При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ (КВТ)
- Секторные жилы рекомендовано скруглить набором матриц НМ-300 С (КВТ)
- После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста «КВТ». Внутреннюю оверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
- Инструмент для опрессовки: ПМУ-120; ПМУ-240; ПМо-240; ПГР-120, ПГРс-120; ПГР-300, ПГРс-300, ПГП-300; ПГ-240 БМ; ПГРс-400у, ПГРА-400 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,054 килограмма.
Тип товара
Наконечник неизолированный для проводов
Материал
алюминий (Al)
Подгруппа товара
ТА наконечники алюминиевые КВТ
Гарантия
5 лет
Серия
ТА
Ширина фланца (B), мм
33
Диаметр отверстия (d2), мм
13
Размер крепёжного болта (M)
12
Соответствие стандартам
ГОСТ 9581
Количество в наборе/упаковке, шт
25
Тип упаковки
Полиэтиленовый пакет
Наружный диаметр (D), мм
22
Внутренний диаметр (d1), мм
14
Сечение, кв.мм
120
Изоляция (материал)
без изоляции
Покрытие
без покрытия
Общая длина (Од), мм
96
Страна производства
РОССИЯ
