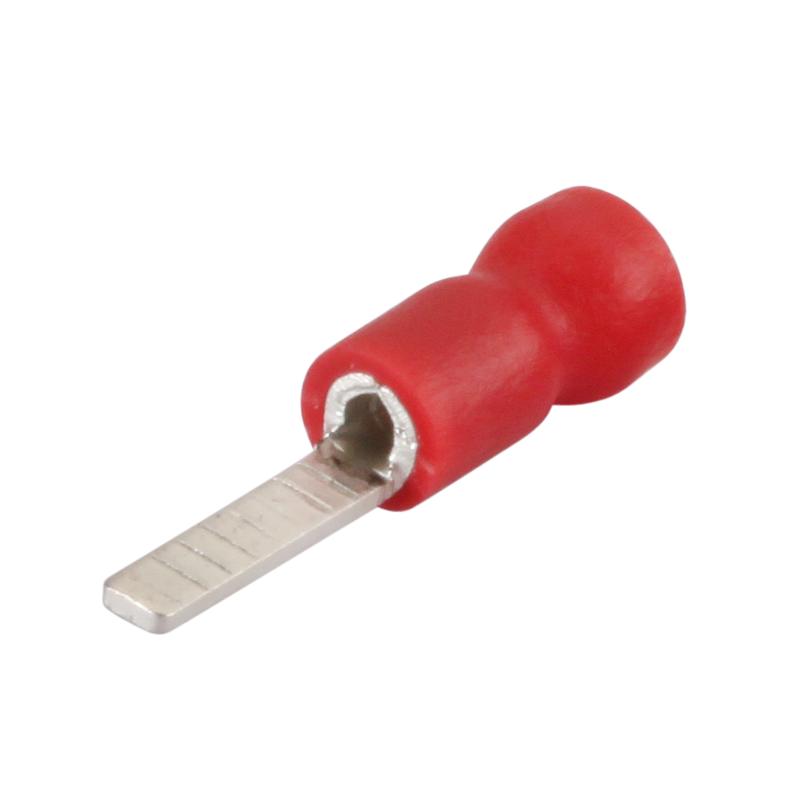

Наконечники штифтовые плоские изолированные с ПВХ манжетой НШПИ 1.5-10, красный, 100 шт., КВТ 47459 — предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Опрессовка проводника поверх изолирующей манжеты.
Мультидиапазонная альтернатива втулочным наконечникам. Всего 3 размера штифтовых наконечников заменяют 9 размеров втулочных.
Характеристики штифтовых наконечников КВТ 47459:
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 690 В
- Цвет манжеты: красный
- Сечение: 0.25—1.5 мм2
- Ток: 19 А
- Общая длина: 20.0 мм
- Длина гильзы: 10.0 мм
- Внутренний диаметр (d1): 1.7 мм
- Ширина (В): 2.4 мм
- Толщина (S): 0.8 мм
- Исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- Незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
- Поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Инструмент для монтажа: CTО/CTB/CTK-01; CTО/CTB/CTK-12; наборы: CTF, CTB (КВТ)
Характеристики
Сечение min/max, кв.мм
0.25-1.5
Форма наконечника
штифтовые плоские
Длина гильзы, мм (A)
10
Толщина, мм
0.8
Ширина фланца (B), мм
2.4
Исполнение «Easy Entry»
Да
Длина штифта (E), мм
10
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
20
Тип товара
Наконечник изолированный для проводов
Материал
медь (Cu)
Подгруппа товара
Наконечники штифтовые НШПИ КВТ
Вес
1 штука весит 0,001 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
