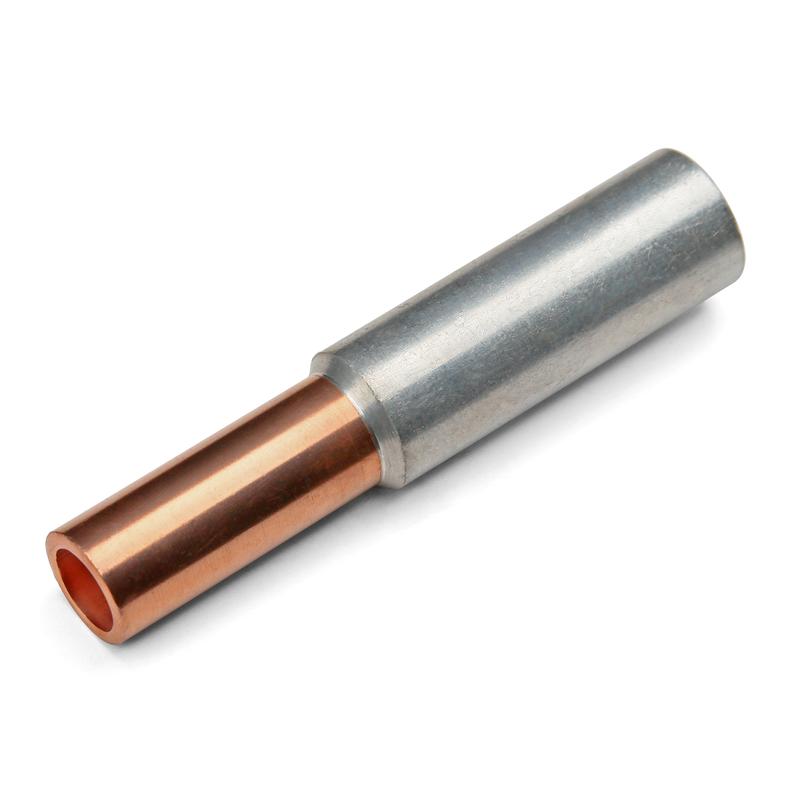

Гильзы кабельные алюмомедные ГАМ-25/16, КВТ 50554 — предназначены для соединения опрессовкой алюминиевых и медных жил.
Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне. Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки.
Характеристики гильз КВТ 50554:
- Сечение:
- 25 мм2 - Al кабели 2-го и 3-го класса гибкости
- 16 мм2 - Cu кабели 2-го и 3-го класса гибкости

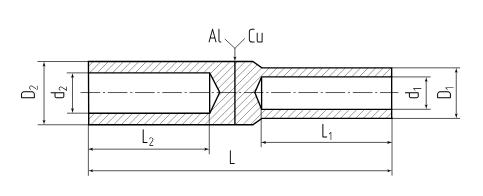

- Общая длина (L): 75 мм
- Длина медной части (L1): 26 мм
- Длина алюминиевой части (L2): 39 мм
- Наружный диаметр медной части (D1): 10.0 мм
- Внутренний диаметр медной части (d1): 6.5 мм
- Наружный диаметр алюминиевой части (D2): 12.0 мм
- Внутренний диаметр алюминиевой части (d2): 7.5 мм
- Рабочее напряжение: до 10 кВ
- Материал: электротехнический алюминий марки АД1 и медь марки М1
- Гильзы имеют внутреннюю перегородку, определяющую глубину заходакабельных жил и выполняющую функцию масляного стопора
- Инструмент для опрессовки: ПМУ-120; ПКГ-120; ПМУ-240; ПМо-240; ПГР-70; ПГРс-70; ПГР-120, ПГРс-120; ПГРс-240, ПГРс-240у; ПГР-300, ПГРс-300, ПГП-300; ПГ-240 БМ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,028 килограмма.
Тип товара
Гильзы неизолированные
Материал
алюминий. медь
Подгруппа товара
ГАМ алюмомедные кабельные гильзы КВТ
Гарантия
5 лет
Сечение медной части, кв.мм (доп)
16
Сечение min/max, кв.мм
16-25
Серия
ГАМ
Форма наконечника
штифтовые плоские
Соответствие стандартам
ТУ 3449-017-59861269-2004
Количество в наборе/упаковке, шт
20
Тип упаковки
Полиэтиленовый пакет
Сечение, кв.мм
25
Изоляция (материал)
без изоляции
Покрытие
без покрытия
Общая длина (Од), мм
75
Страна производства
РОССИЯ
