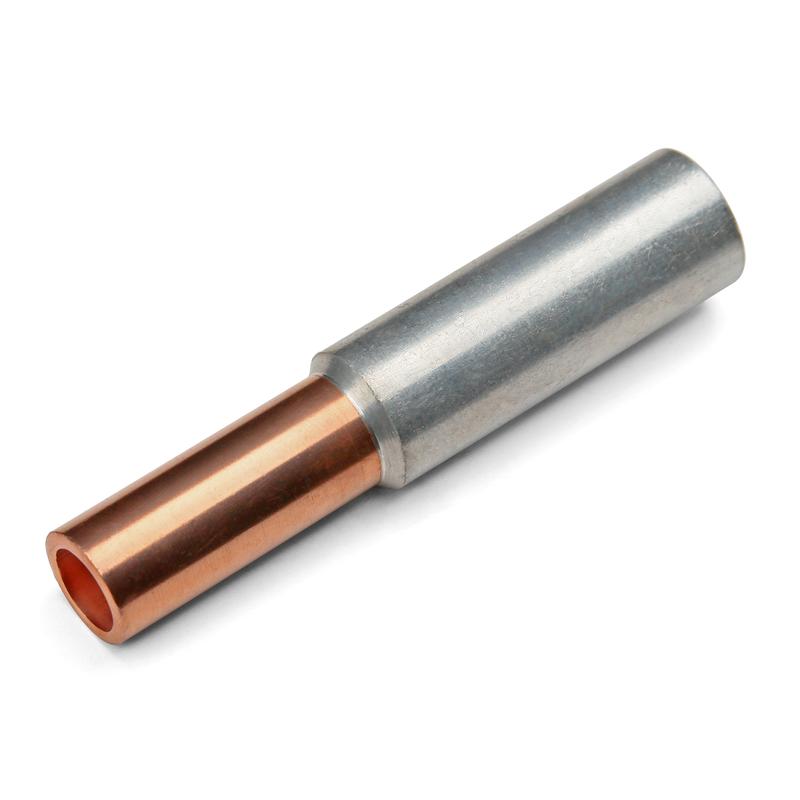

Гильзы кабельные алюмомедные ГАМ-50/35, КВТ 50556 — предназначены для соединения опрессовкой алюминиевых и медных жил.
Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне. Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки.
Характеристики гильз КВТ 50556:
- Сечение:
- 50 мм2 - Al кабели 2-го и 3-го класса гибкости
- 35 мм2 - Cu кабели 2-го и 3-го класса гибкости

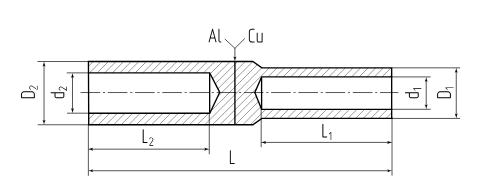

- Общая длина (L): 95 мм
- Длина медной части (L1): 32 мм
- Длина алюминиевой части (L2): 42 мм
- Наружный диаметр медной части (D1): 13.0 мм
- Внутренний диаметр медной части (d1): 8.5 мм
- Наружный диаметр алюминиевой части (D2): 16.0 мм
- Внутренний диаметр алюминиевой части (d2): 9.8 мм
- Рабочее напряжение: до 10 кВ
- Материал: электротехнический алюминий марки АД1 и медь марки М1
- Гильзы имеют внутреннюю перегородку, определяющую глубину заходакабельных жил и выполняющую функцию масляного стопора
- Инструмент для опрессовки: ПМУ-120; ПКГ-120; ПМУ-240; ПМо-240; ПГР-70; ПГРс-70; ПГР-120, ПГРс-120; ПГРс-240, ПГРс-240у; ПГР-300, ПГРс-300, ПГП-300; ПГ-240 БМ (КВТ)
