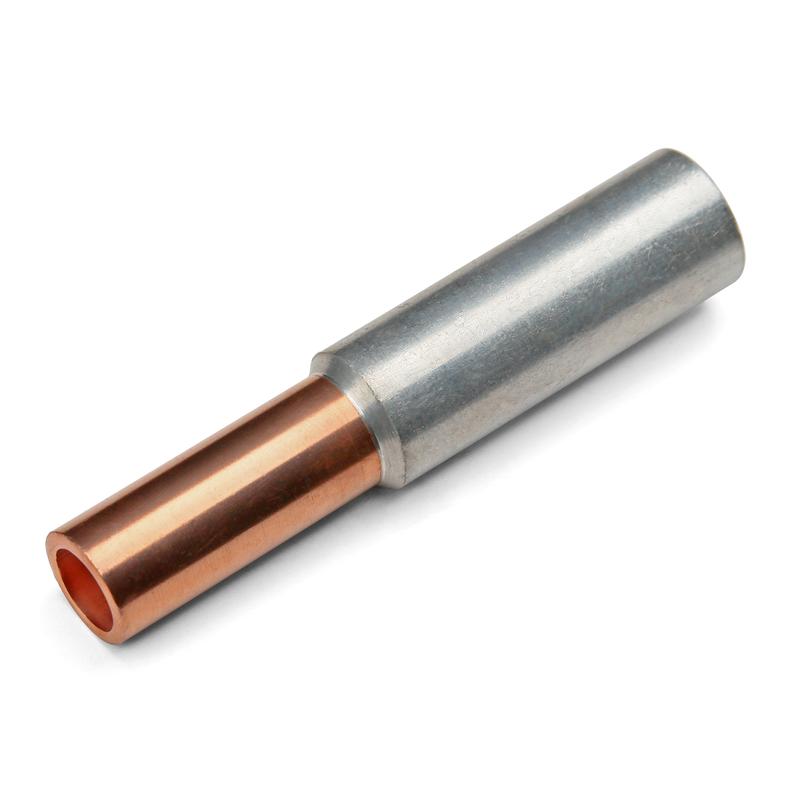

Гильзы кабельные алюмомедные ГАМ-150/120, КВТ 50560 — предназначены для соединения опрессовкой алюминиевых и медных жил.
Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне. Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки.
Характеристики гильз КВТ 50560:
- Сечение:
- 150 мм2 - Al кабели 2-го и 3-го класса гибкости
- 120 мм2 - Cu кабели 2-го и 3-го класса гибкости
- Общая длина (L): 115 мм
- Длина медной части (L1): 41 мм
- Длина алюминиевой части (L2): 55 мм
- Наружный диаметр медной части (D1): 20.0 мм
- Внутренний диаметр медной части (d1): 15.0 мм
- Наружный диаметр алюминиевой части (D2): 25.0 мм
- Внутренний диаметр алюминиевой части (d2): 16.5 мм
- Рабочее напряжение: до 10 кВ
- Материал: электротехнический алюминий марки АД1 и медь марки М1
- Гильзы имеют внутреннюю перегородку, определяющую глубину заходакабельных жил и выполняющую функцию масляного стопора
- Инструмент для опрессовки: ПМУ-240; ПМо-240; ПГРс-240, ПГРс-240у; ПГР-300, ПГРс-300, ПГП-300; ПГ-240 БМ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,15 килограмма.
Тип товара
Гильзы неизолированные
Материал
алюминий. медь
Подгруппа товара
ГАМ алюмомедные кабельные гильзы КВТ
Гарантия
5 лет
Сечение медной части, кв.мм (доп)
120
Сечение min/max, кв.мм
120-150
Серия
ГАМ
Соответствие стандартам
ТУ 3449-017-59861269-2004
Количество в наборе/упаковке, шт
10
Тип упаковки
Полиэтиленовый пакет
Сечение, кв.мм
150
Изоляция (материал)
без изоляции
Покрытие
без покрытия
Общая длина (Од), мм
115
Страна производства
РОССИЯ
