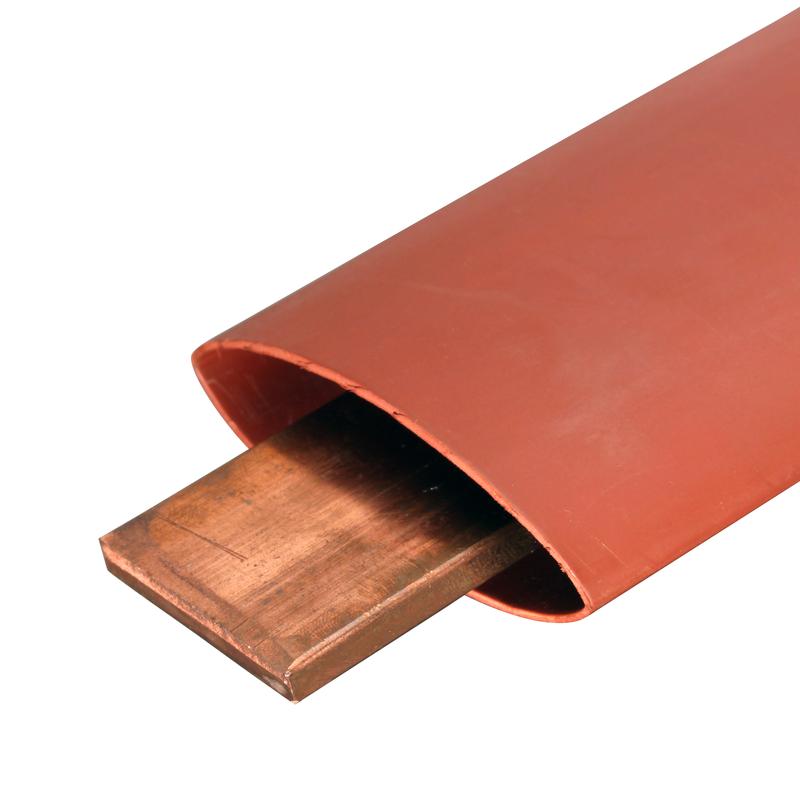

ТТШ-10-100/40 Высоковольтная термоусаживаемая трубка для изоляции шин на 10 кВ, КВТ 59690 — применяется для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Может быть использована при наружной установке. Позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Характеристики ТТШ-10-100/40 КВТ, 59690:
- Коэффициент усадки: 2.5:1
- Рабочее напряжение: 10 кВ
- Диаметр до усадки: 100 мм
- Диаметр после усадки: 40 мм
- Оптимальный диапазон усадки: 90-48 мм
- Толщина стенки после усадки: 2 мм
- Материал: полиолефин, не содержит галогенов «HF»
- Цвет: красный
- Аналоги: BBTM (Raychem); BBI (3M)
- Устойчивы к явлению трекинга и ультрафиолетовому излучению
- Высокая электрическая прочность
- Защищают электротехнические шины от химической коррозии
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
- Относительное удлинение при разрыве: не менее 400%
- Температура усадки: 120°C
- Температура эксплуатации: от -55°C до +125°C
- Прочность на растяжение: не менее 15 МПа
- Электрическая прочность: не менее 25 кВ/мм
- Удельное объемное электрическое сопротивление: 1014Ом·см
- Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ «КВТ»
Габариты и вес в упаковке:
- Длина: 17 см
- Ширина: 17 см
- Высота: 18 см
- Вес: 3.6 кг
Величина зазоров между шинами и корпусом щитового устройства:
| Номинальное напряжение (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 120 | 60 | 90 |
| 35 | 320 | 290 | 150 | 205 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 метр весит 0,352 килограмма.
Тип товара
Термоусаживаемая трубка
Материал
полиолефин
Подгруппа товара
Термоусаживаемая трубка КВТ ТТШ-10 красный
Гарантия
3 года
Тип упаковки
Бухта
Устойчивы к ультрафиолету
Да
Температура эксплуатации, ° С
от -55 до +125
Коэффициент усадки
2.5:1
Температура усадки, °C
от +120
Диаметр до усадки, мм
100
Диаметр после усадки, мм
40
Форма поставки термоусадки
рулон 10 м
Толщина стенки
тонкостенная
HF - не содержит галогена
Да
Цвет товара
красный
Страна производства
РОССИЯ
