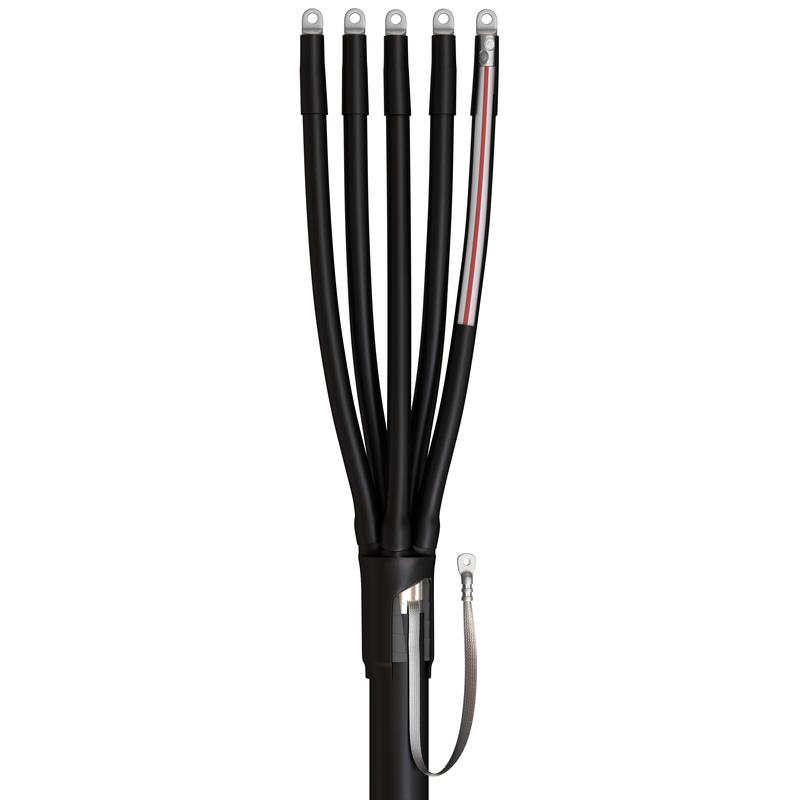

Кабельная муфта 5ПКТп-1-70/120 (Б) (КВТ) арт. 60330 - предназначена для оконцевания 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией на напряжение до 1 кВ.
- Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Концевая
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 1
- Сечение жил, мм²: 70; 95; 120
- Количество жил в кабеле: 5
- Изоляция кабеля: Пластмассовая
- Тип кабеля: без брони
- Тип установки: Внутренняя и наружная
- Комплектация: с болтовыми наконечниками
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,971 килограмма.
Тип товара
Кабельные муфты до 1 кВ
Подгруппа товара
5ПКТп-1 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
1
Серия
5ПКТп-1
Товарная позиция
5ПКТп-1-70/120 (Б)
Тип кабеля
без брони
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
70
Max сечение жил, кв.мм
120
Количество жил
5
Тип установки
внутренняя и наружная
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Страна производства
РОССИЯ
