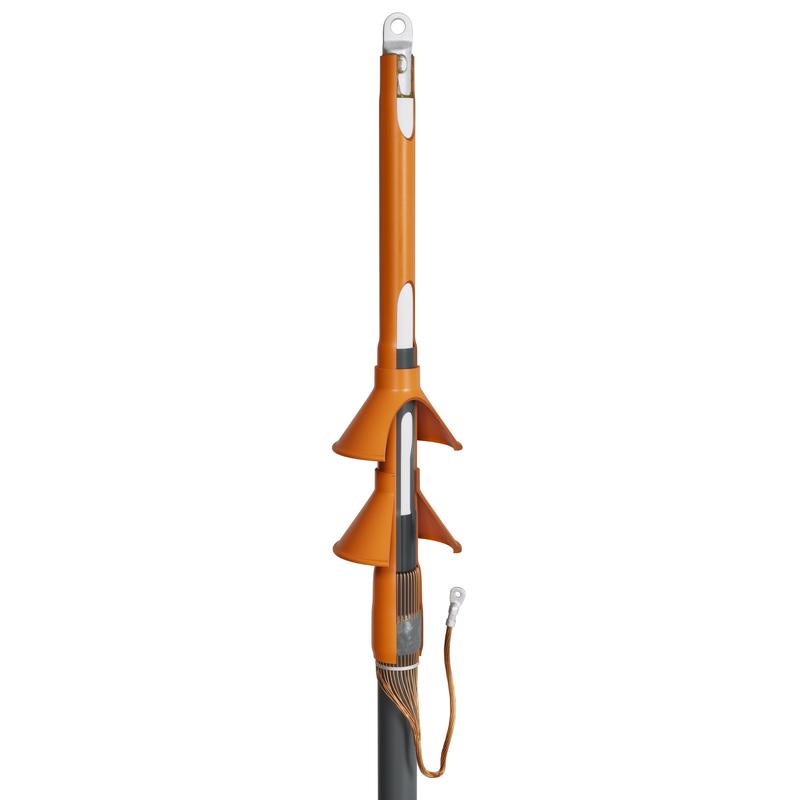

63987 Кабельная муфта 1ПКНТ-20-70/120 (Б) (КВТ)

Кабельная муфта 1ПКНТ-20-70/120 (Б) (КВТ) арт. 63987 - предназначена для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, на напряжение 20кВ.

• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечкии создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из меднопроволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-005-97284872-2015
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 20
• Сечение жил, мм²: 70; 95; 120
• Количество жил в кабеле: 1
• Изоляция кабеля: сшитый полиэтилен
• Тип установки: наружная
• Тип кабеля: без брони, с броней
• Комплектация: с болтовыми наконечниками
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: (А)ПвПу/ (А)ПвПуг/ (А)ПвВ/ (А)ПвП2г/ (А)ПвПу2г
