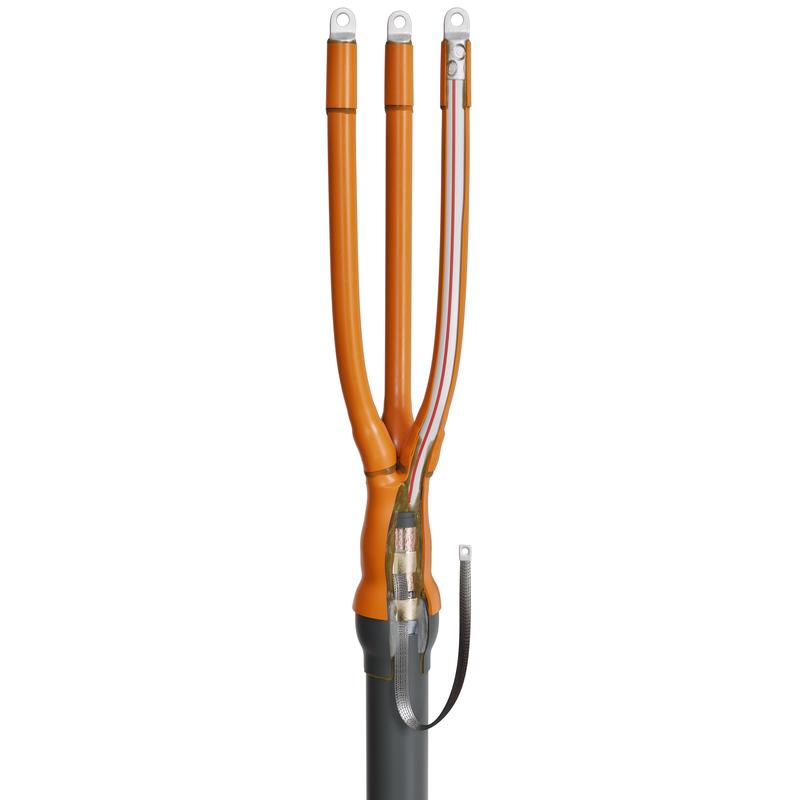

Кабельная муфта 3ПКТп-6-70/120 (Б) (КВТ) арт. 65515 - предназначена для оконцевания 3-х жильных кабелей с пластмассовой изоляцией (ПВХ), с броней и без брони на напряжение до 6 кВ.
- Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Длина трубок жильной изоляции, используемых в муфте, обеспечивает длину пути токов утечки, превышающих требования ГОСТ, для самой высокой степени загрязнения более чем вдвое. Это позволяет использовать муфту как для внутренней, так и для наружной установки без использования жильных изоляторов
- Поясная манжета в сочетании с герметиком обеспечивает полную герметизацию и защиту узла заземления муфты от атмосферных воздействий
- Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают трекингостойкостью, стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-060-97284872-2014
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Концевая
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 6
- Сечение жил, мм²: 70; 95; 120
- Количество жил в кабеле: 3
- Изоляция кабеля: Пластмассовая
- Тип кабеля: без брони/с броней
- Тип установки: Внутренняя и наружная
- Комплектация: с болтовыми наконечниками
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ВВГ-6/ (А)ВБбШв-6/ (А)ПвБбШв-6/ а также их аналоги и модификации
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 1,22 килограмма.
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
3ПКТп-6 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
6
Серия
3ПКТп-6
Товарная позиция
3ПКТп-6-70/120 (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
70
Max сечение жил, кв.мм
120
Количество жил
3
Тип установки
внутренняя и наружная
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Страна производства
РОССИЯ
