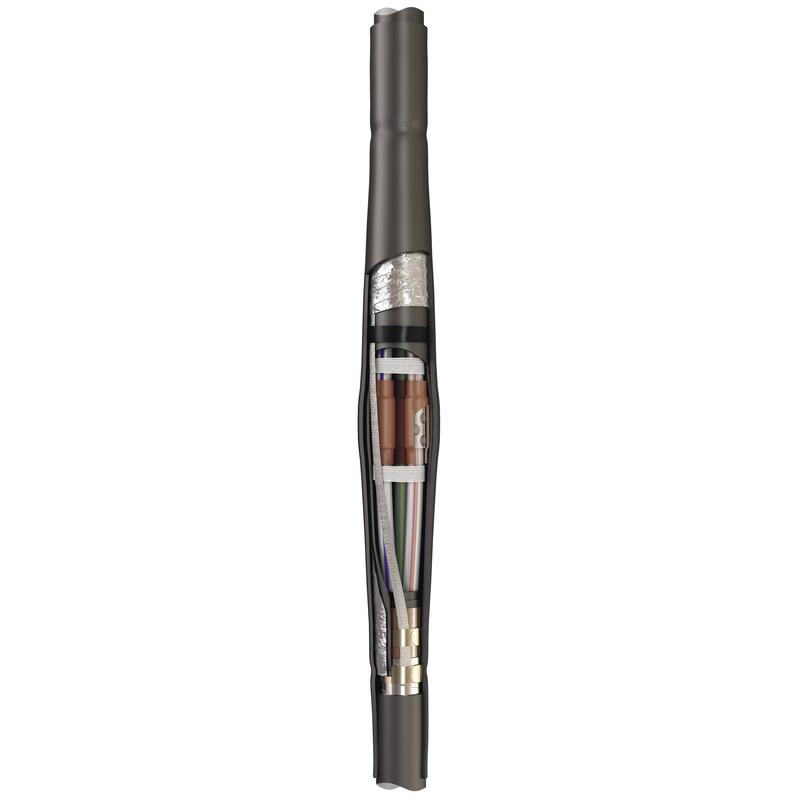

Кабельная муфта 3ПСТ-6-150/240 (Б) (КВТ) арт. 65522 - предназначена для соединения 3-х жильных кабелей с пластмассовой изоляцией (ПВХ), с броней и без брони, на напряжение до 6 кВ.
- Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях
- Толстостенные соединительные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
- Применение полностью непаянной системы заземления в муфте упрощает монтаж, сокращает временные затраты, исключает возможность термического повреждения кабеля в случае пайки
- Экран кабеля восстанавливается алюминиевой фольгой и проводом-перемычкой, закрепляемым на экране с помощью пружин постоянного давления
- Внутренний и наружный защитные кожухи надежно защищают, герметизируют и армируют муфту
- Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головк болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-060-97284872-2014
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Соединительная
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 6
- Сечение жил, мм²: 150; 185; 240
- Количество жил в кабеле: 3
- Изоляция кабеля: Пластмассовая
- Тип кабеля: без брони/с броней
- Тип установки: В кабельных каналах и грунте
- Комплектация: с болтовыми соединителями
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ВВГ-6/ (А)ВБбШв-6/ (А)ПвБбШв-6/ а также их аналоги и модификации
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 3,5 килограмма.
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
3ПСТ-6 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
6
Серия
3ПСТ-6
Товарная позиция
3ПСТ-6-150/240 (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
150
Max сечение жил, кв.мм
240
Количество жил
3
Тип установки
в кабельных каналах и грунте
Комплектация муфты
с болтовыми соединителями
Тип муфты
соединительная
Страна производства
РОССИЯ
