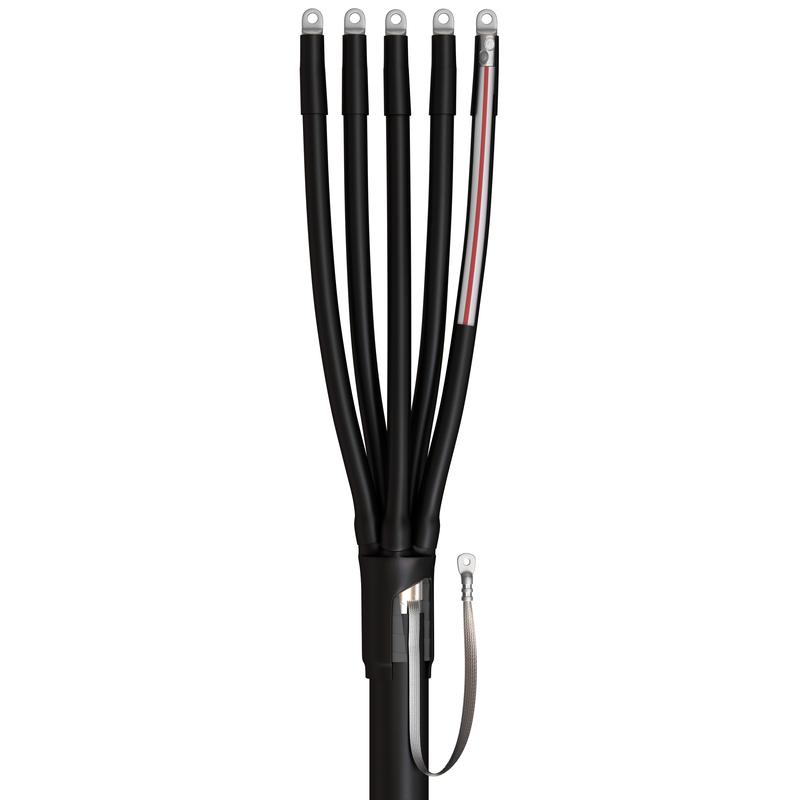

Кабельная муфта 5ПКТп(б)-1-25/50 нг-LS (КВТ) арт. 65569 - предназначена для оконцевания 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ/СПЭ), на напряжение до 1 кВ.
- Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Концевая
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 1
- Сечение жил, мм²: 25/ 35/ 50
- Количество жил в кабеле: 5
- Изоляция кабеля: Пластмассовая
- Тип кабеля: с броней
- Тип установки: Внутренняя и наружная
- Комплектация: без болтовых наконечников
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ВВГнг-LS/ NYMнг-LS/ (А)ПвВГнг-LS/ (А)ВБбШвнг-LS/ (А)ВБВнг-LS/ АВВБнг-LS/ (А)ВВБГнг-LS/ (А)ПвБбШвнг-LS/ (А)ПвБбШпнг-LS
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,49 килограмма.
Тип товара
Кабельные муфты до 1 кВ
Подгруппа товара
5ПКТп-1 нг-LS КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
1
НГ- не поддерживает горение
Да
Серия
5ПКТп-1 нг-LS
LS - low smoke (низкое выделение дыма)
Да
Товарная позиция
5ПКТп(б)-1-25/50 нг-LS
Тип кабеля
с броней
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
25
Max сечение жил, кв.мм
50
Количество жил
5
Тип установки
внутренняя и наружная
Комплектация муфты
без болтовых наконечников
Тип муфты
концевая
Страна производства
РОССИЯ
