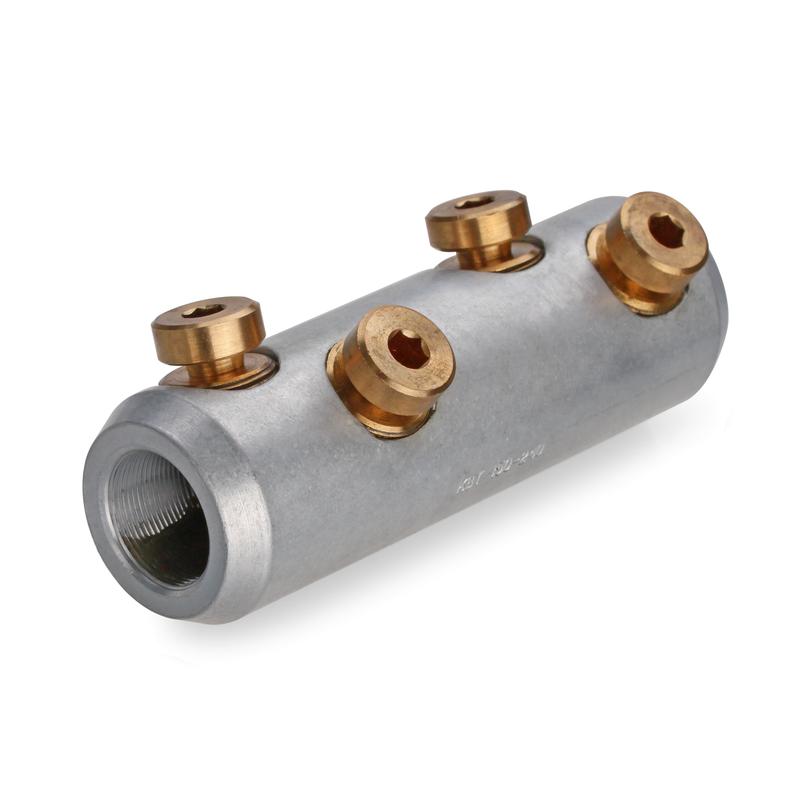

Соединитель болтовой 4СБЕ-35-150/240, 5 шт., КВТ 65826 — предназначены для соединения кабелей напряжением до 35 кВ. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых содинителей КВТ 65826:
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Диапазоны применения болтовых соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
- Сечение: 150—240 мм2
- Количество болтов: 4
- Общая длина: 107 мм
- Внутренний диаметр (d1): 21 мм
- Внешний диаметр (d): 37 мм
- Размер болта (N): 14 мм
- Количество в упаковке: 5 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,333 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые СБЕ-35 КВТ
Гарантия
5 лет
Общая длина (Од), мм
107
Покрытие
без покрытия
Сечение, кв.мм
240
Внутренний диаметр (d1), мм
21
Наружный диаметр (D), мм
37
Размер крепёжного болта (M)
14
Форма наконечника
угловое расположение болтов
Серия
КВТ Евросерия
Сечение min/max, кв.мм
150-240
Страна производства
РОССИЯ
