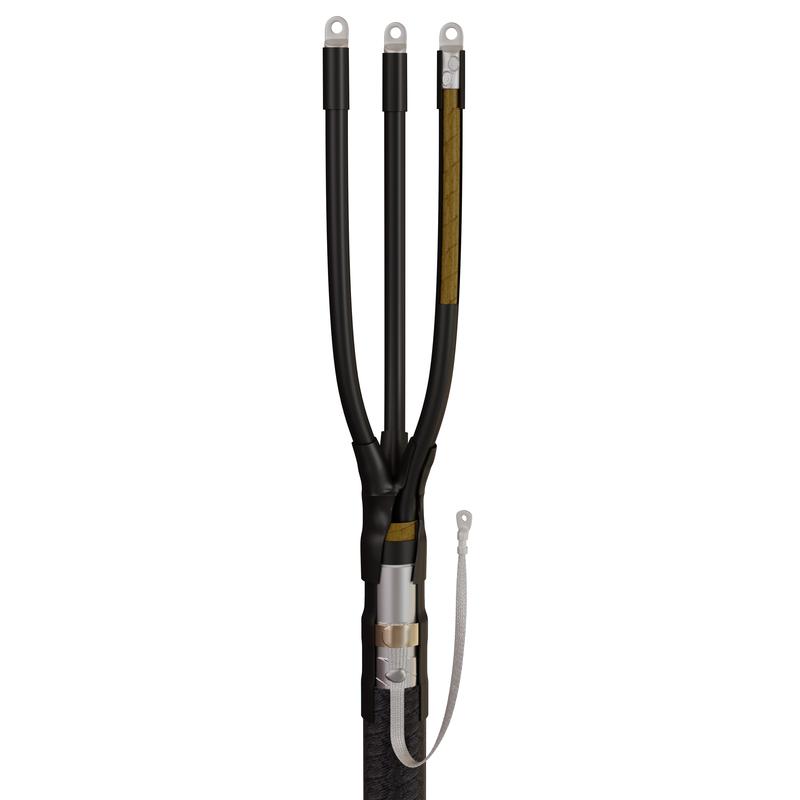

Кабельная муфта 3КВНТп-1-70/120 (Б) нг-LS (КВТ) арт. 71128 - предназначена для оконцевания 3-х жильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без брони, на напряжение до 1кВ.
- Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Концевая
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 1
- Сечение жил, мм²: 70; 95; 120
- Количество жил в кабеле: 3
- Изоляция кабеля: Бумажно маслопропитанная
- Тип кабеля: без брони, с броней
- Тип установки: Внутренняя и наружная
- Комплектация: с болтовыми наконечниками
- Опции: нг (не поддерживает горение) / LS (Low Smoke)
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,8 килограмма.
Тип товара
Кабельные муфты до 1 кВ
Подгруппа товара
3КВНТп-1 нг-LS КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
1
НГ- не поддерживает горение
Да
Серия
3КВНТп-1 нг-LS
LS - low smoke (низкое выделение дыма)
Да
Товарная позиция
3КВНТп-1-70/120 (Б) нг-LS
Тип кабеля
без брони / с броней
Тип изоляции кабеля
Бумажно маслопропитанная
Min сечение жил, кв.мм
70
Max сечение жил, кв.мм
120
Количество жил
3
Тип установки
внутренняя и наружная
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Страна производства
РОССИЯ
