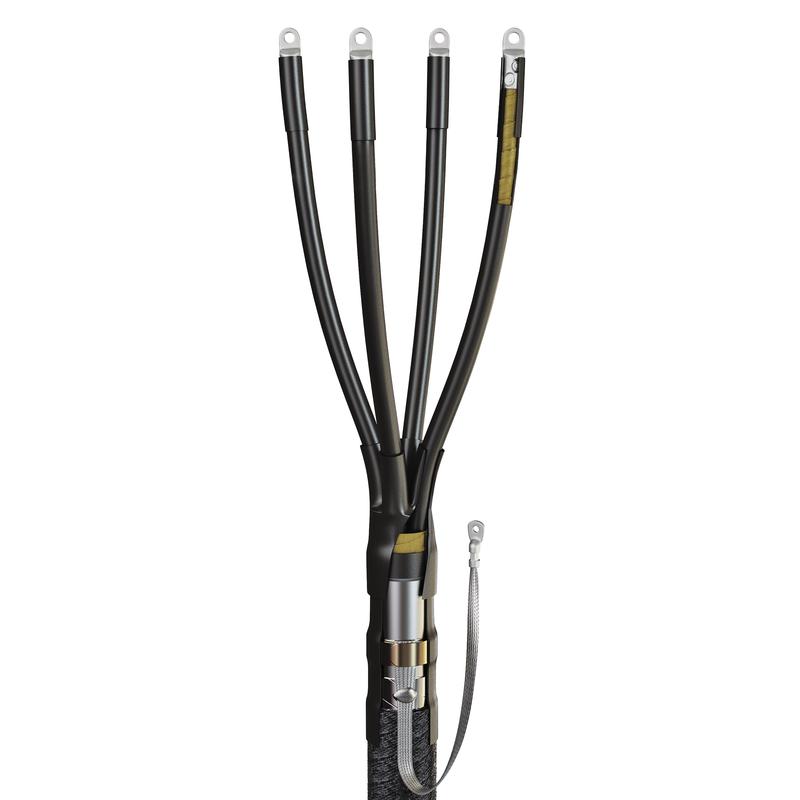

71135 Кабельная муфта 4КВНТп-1-70/120 (Б) нг-LS (КВТ)

Кабельная муфта 4КВНТп-1-70/120 (Б) нг-LS (КВТ) арт. 71135 - предназначена для оконцевания 4-х жильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией с броней или без брони, на напряжение до 1кВ.

• Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Концевая
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 1
• Сечение жил, мм²: 70; 95; 120
• Количество жил в кабеле: 4
• Изоляция кабеля: Бумажно маслопропитанная
• Тип кабеля: без брони, с броней
• Тип установки: Внутренняя и наружная
• Комплектация: с болтовыми наконечниками
• Опции: нг (не поддерживает горение) / LS (Low Smoke)
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
