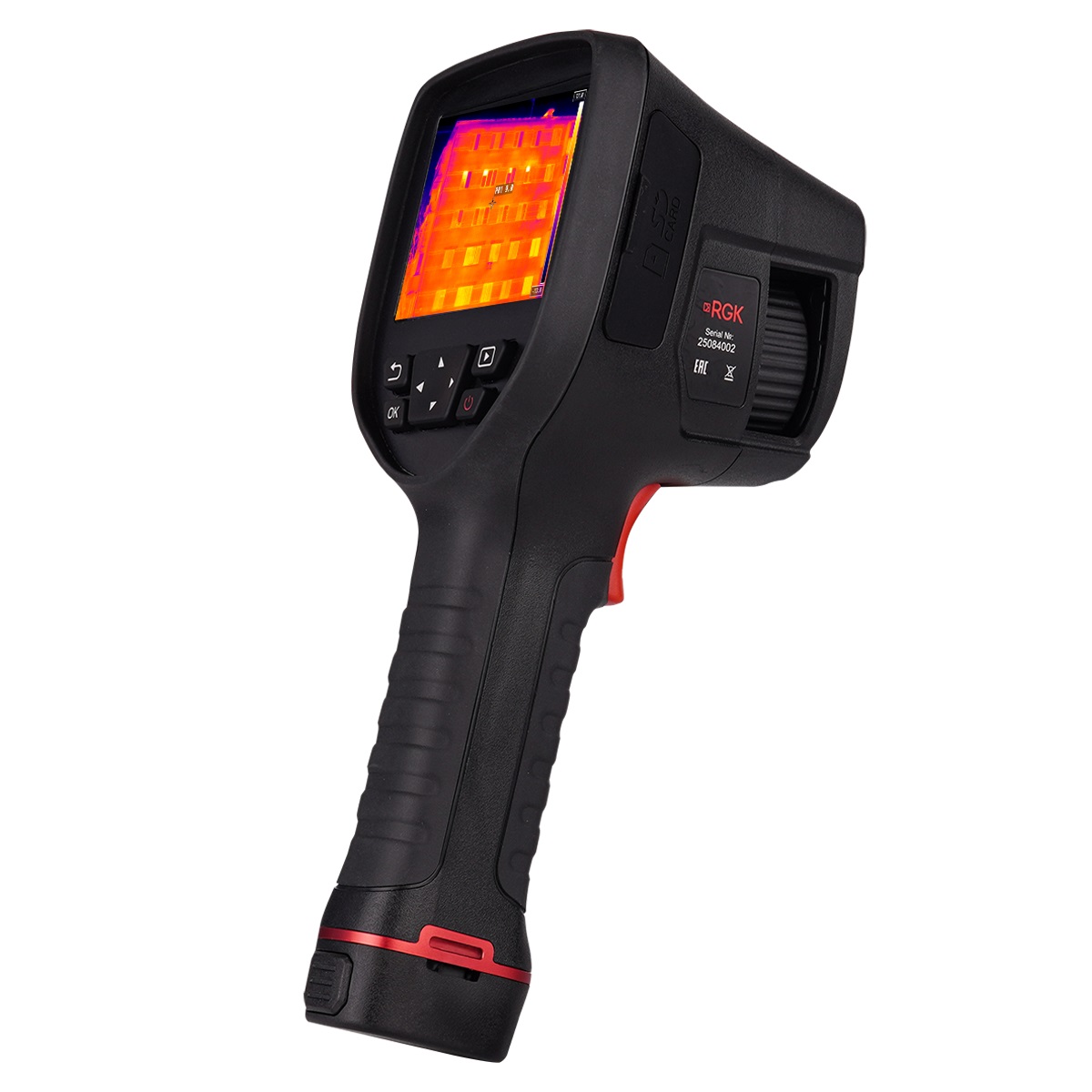

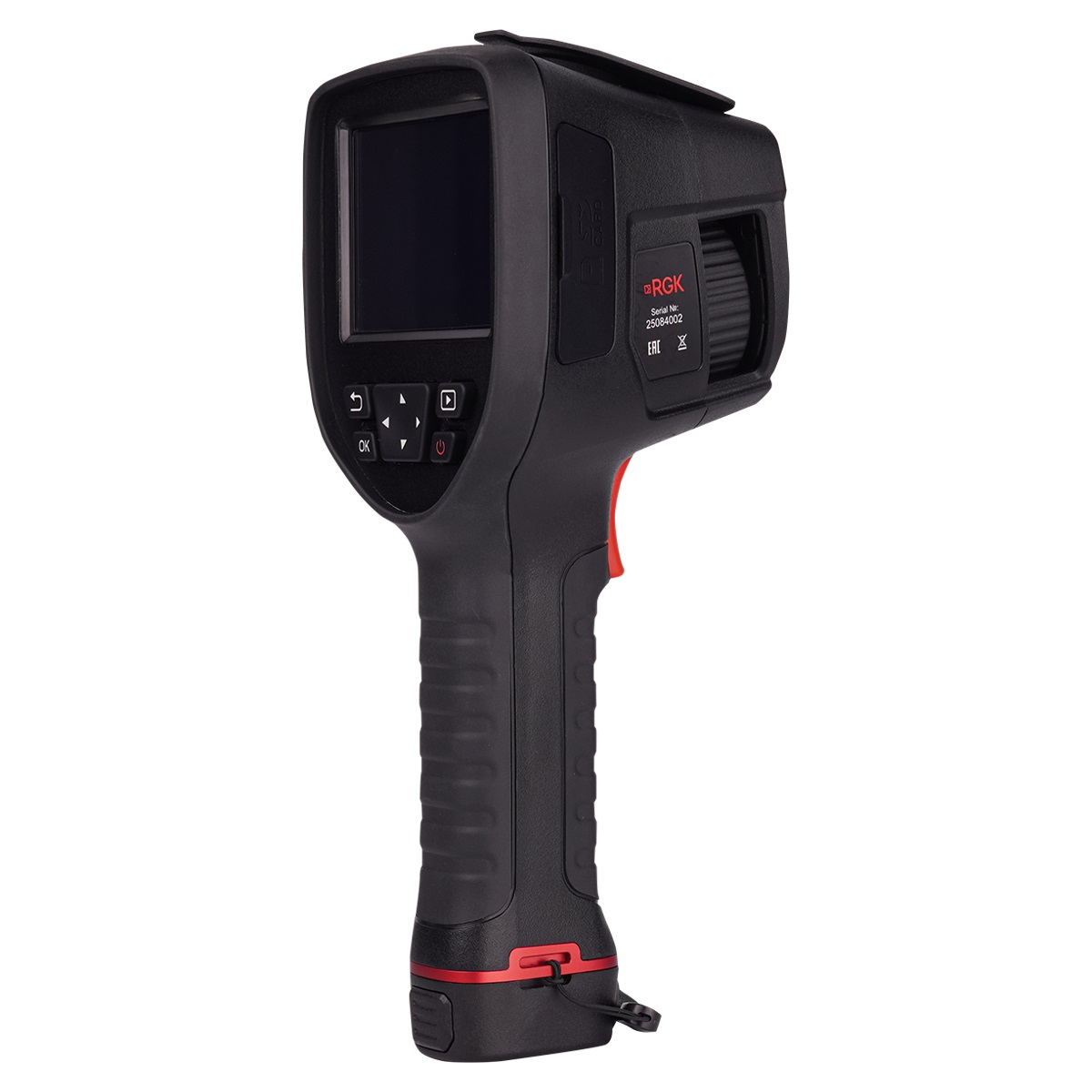

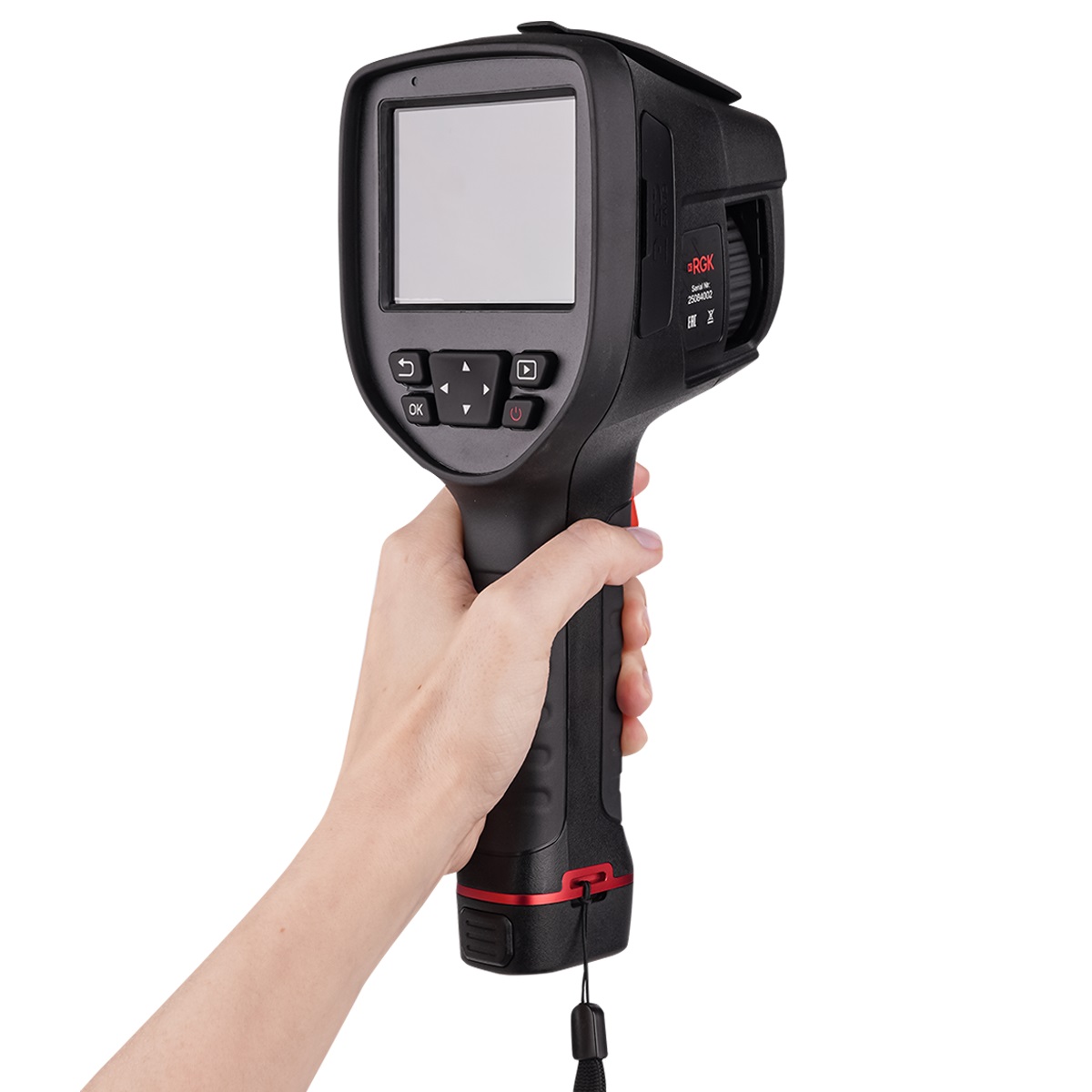

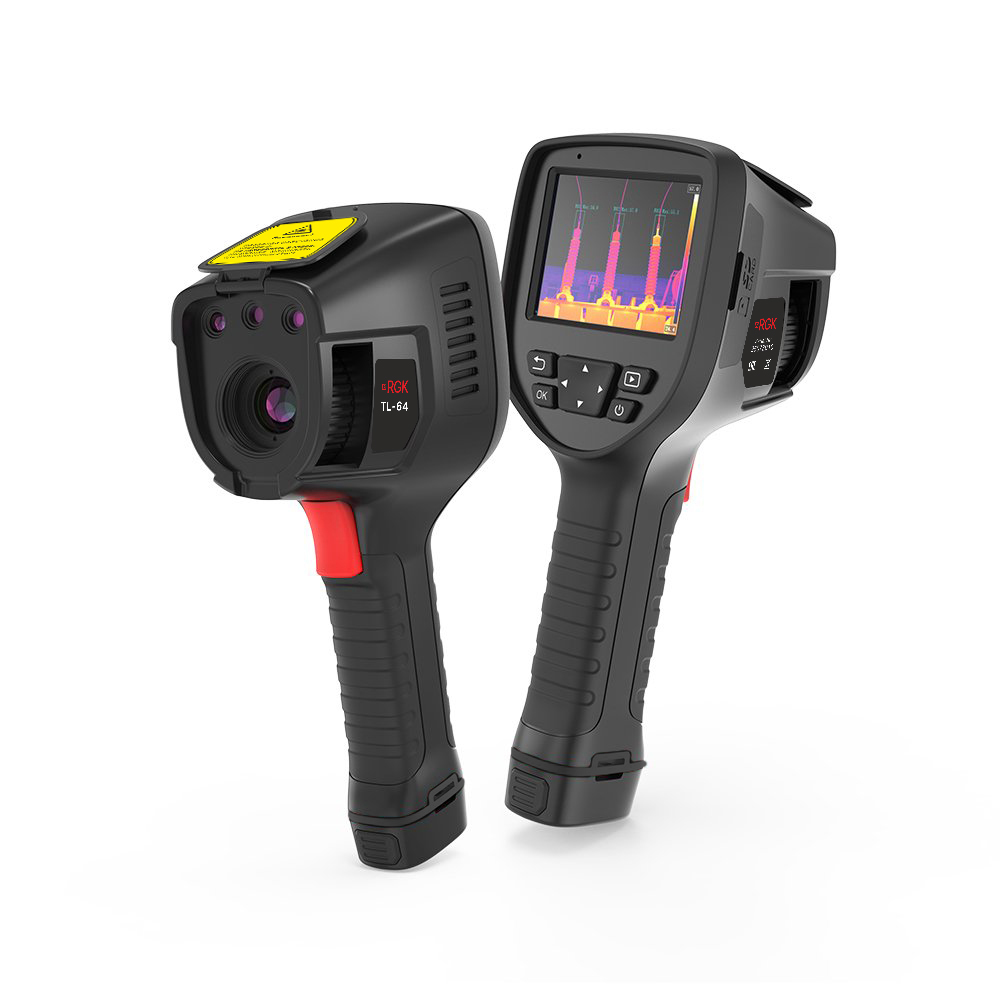

Тепловизор RGK TL-64 – прибор для оперативной ИК диагностики промышленного класса, сочетающий в себе компактность и сравнительно небольшой вес с высокой производительностью и эффективностью. Модель оборудована микро-болометром с разрешением 640 x 512 пикс. – наибольшим среди камер с таким же типоразмером, и поддерживает возможность ручной регулировки резкости, позволяя добиваться стабильного качества термограмм с высокой детализацией.
Функциональные возможности

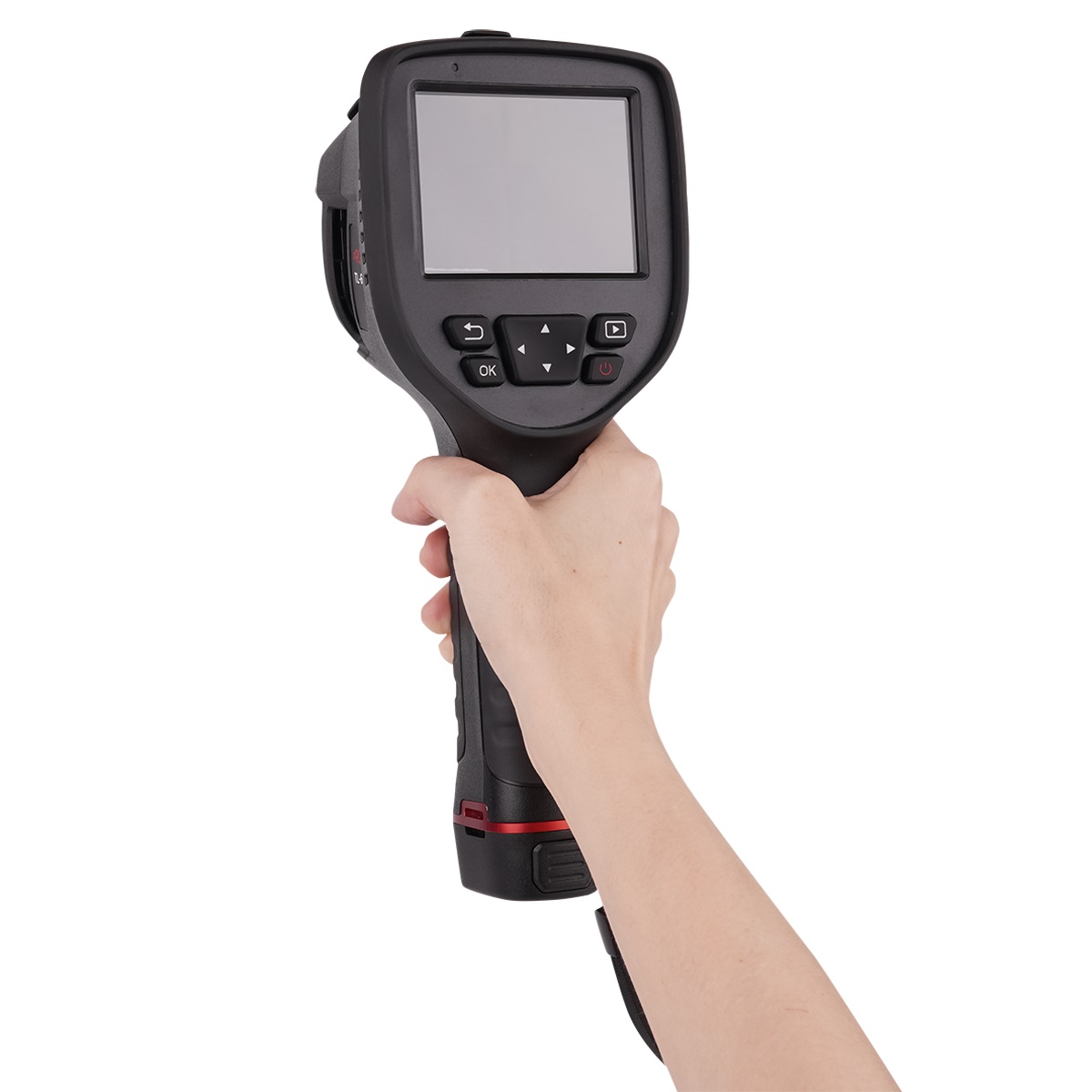

Управление и настройка изделия производится через интуитивно понятное контекстное меню с использованием кнопочного интерфейса, с центральной клавишей-джойстиком, или функций сенсорного дисплея с диагональю 3.5", за счет чего тепловизор RGK TL-64 обладает высокой гибкостью. Прибор снабжен лазерным целеуказателем и цифровой камерой с подсветкой и поддерживает пять режимов отображения данных, включая разные варианты наложения изображений в инфракрасном и видимом спектре. Реализуя измерительные функции, инструмент автоматически фиксирует точки с наибольшей и наименьшей температурой, может определять степень нагрева выбранных объектов, поддерживает режим изотерм и температурной сигнализации с настраиваемыми пороговыми значениями.
Особенности
- Широкий диапазон фокусировки, с минимальным расстоянием от 30 см, делает тепловизор RGK TL-64 пригодным для диагностики как сложных малоразмерных объектов, например, электронных плат, так и силового оборудования, строительных и инженерных сооружений, и т.п., выполняя с одинаковой эффективностью съемку с разных расстояний.

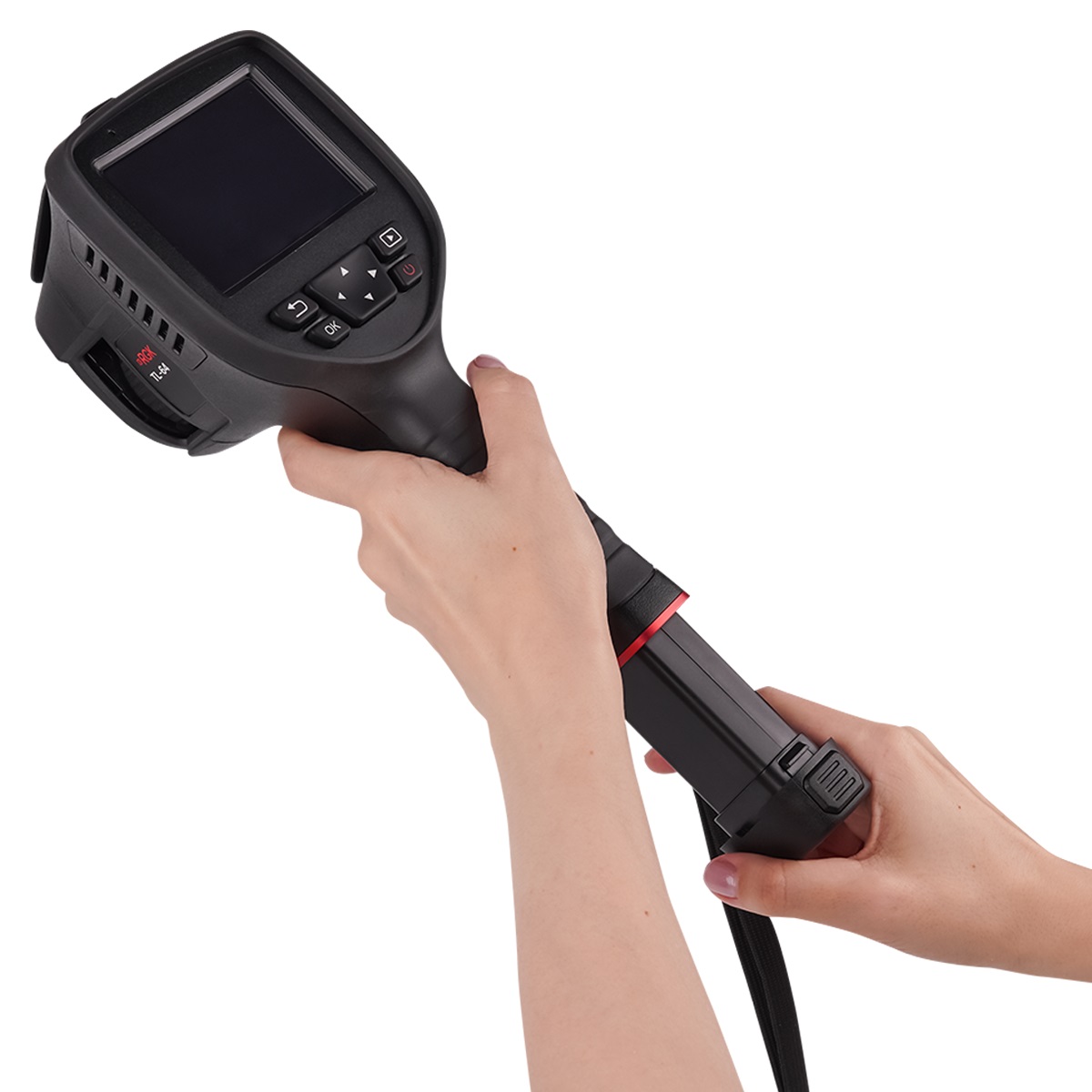

- Съемная SD-карта обеспечивает возможность сохранения термограмм и видеороликов с голосовыми или текстовыми аннотациями, позволяя реализовать функции документирования, а также упрощает перенос данных на ПК для последующего анализа.
- Трансляция изображения с экрана на внешние устройства при групповой работе или использовании тепловизора для демонстрационных нужд может осуществляться при кабельном подключении через интерфейс Micro HDMI либо в беспроводном режиме по Wi-Fi.
Улучшенная защищенность

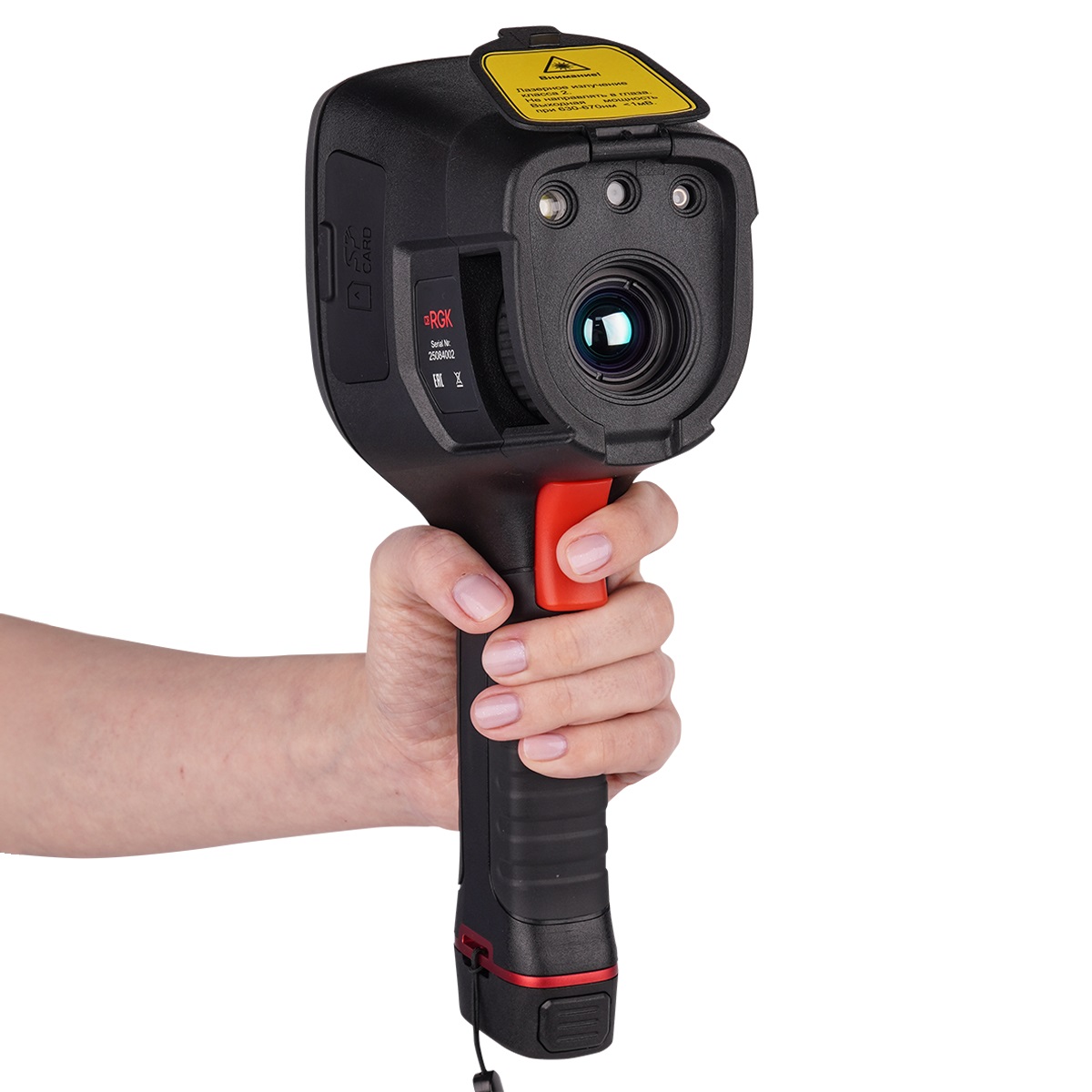

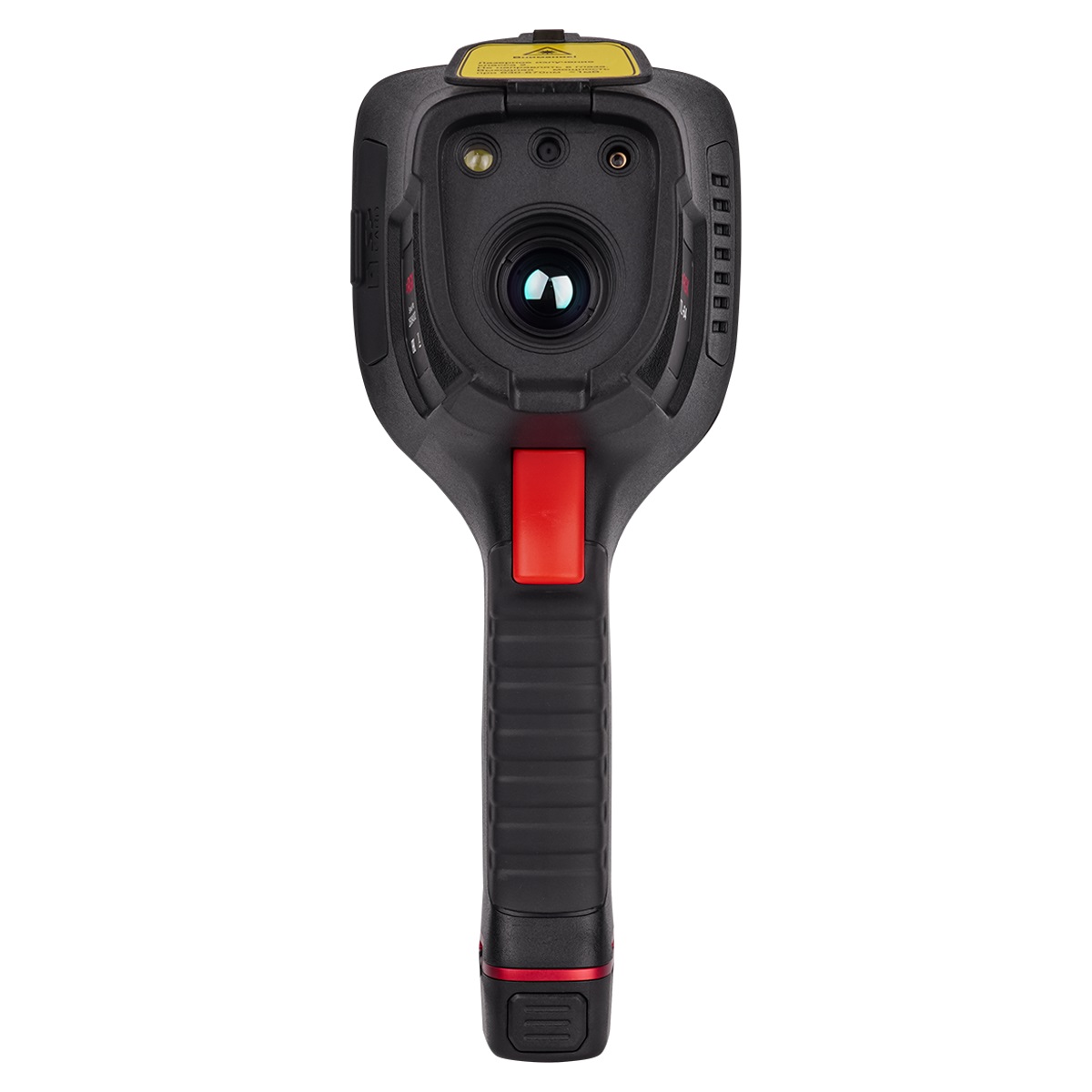

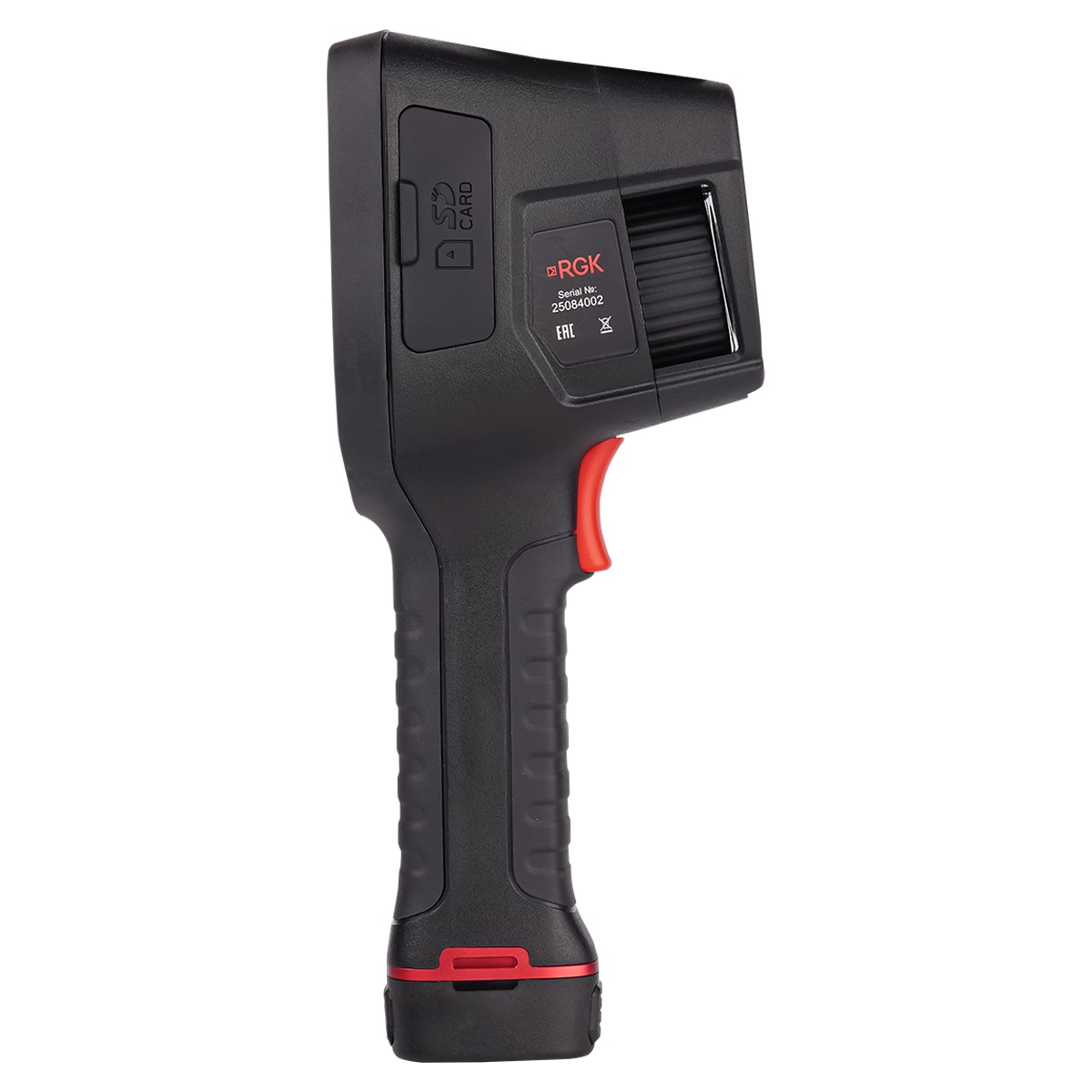

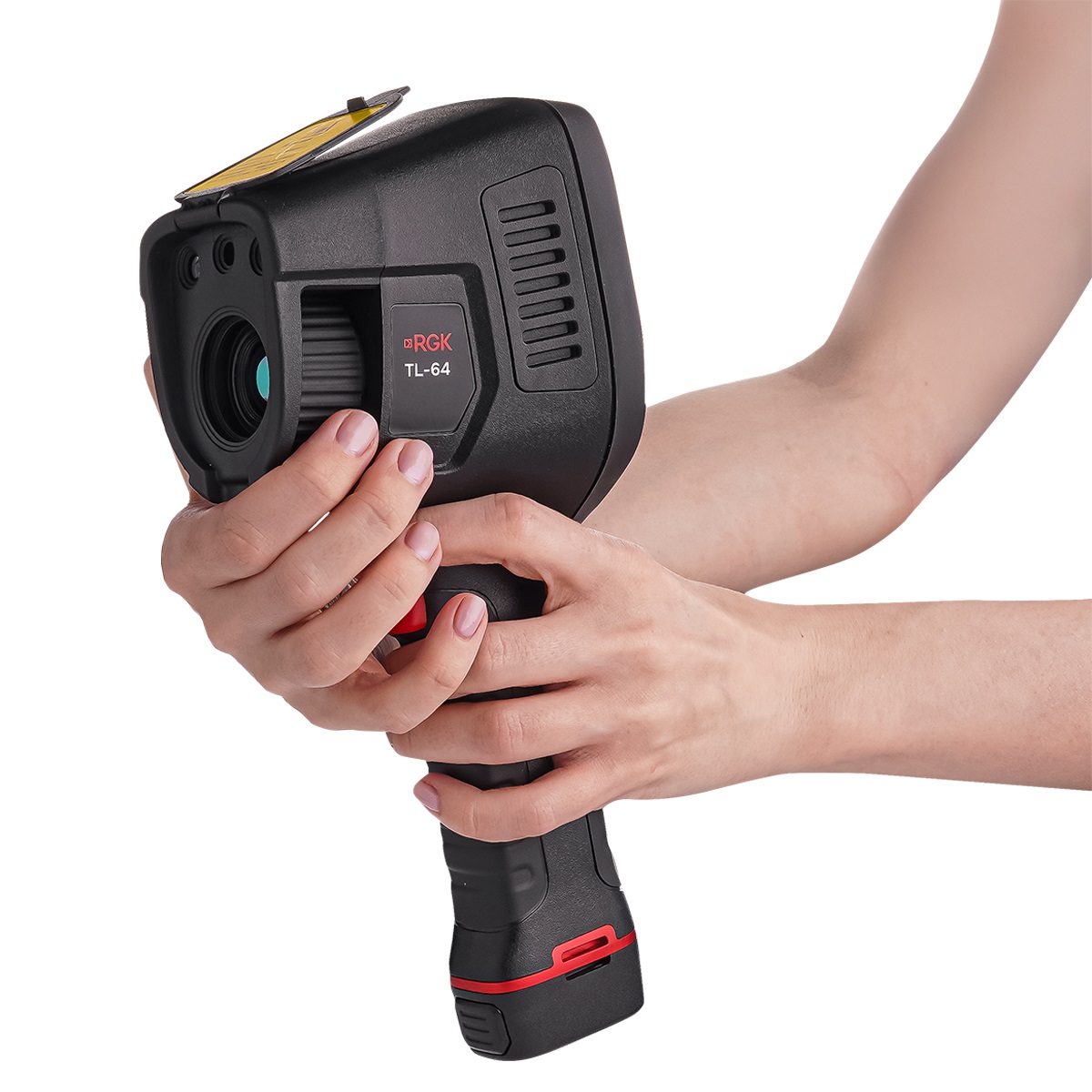

Разработанный для промышленного применения, тепловизор RGK TL-64 соответствует категории пыле- и влагостойкости IP54. Конструкционные элементы в передней части прочного корпуса обеспечивают физическую защиту 18-миллиметрового объектива. Беспрепятственный доступ к фокусировочному кольцу осуществляется через соответствующие боковые прорези. Для предохранения линз от повреждения в нерабочем положении служит крышка, открывающаяся вверх при выполнении съемки.
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 640 x 512 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 24° x 19° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 0,66 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 10 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |

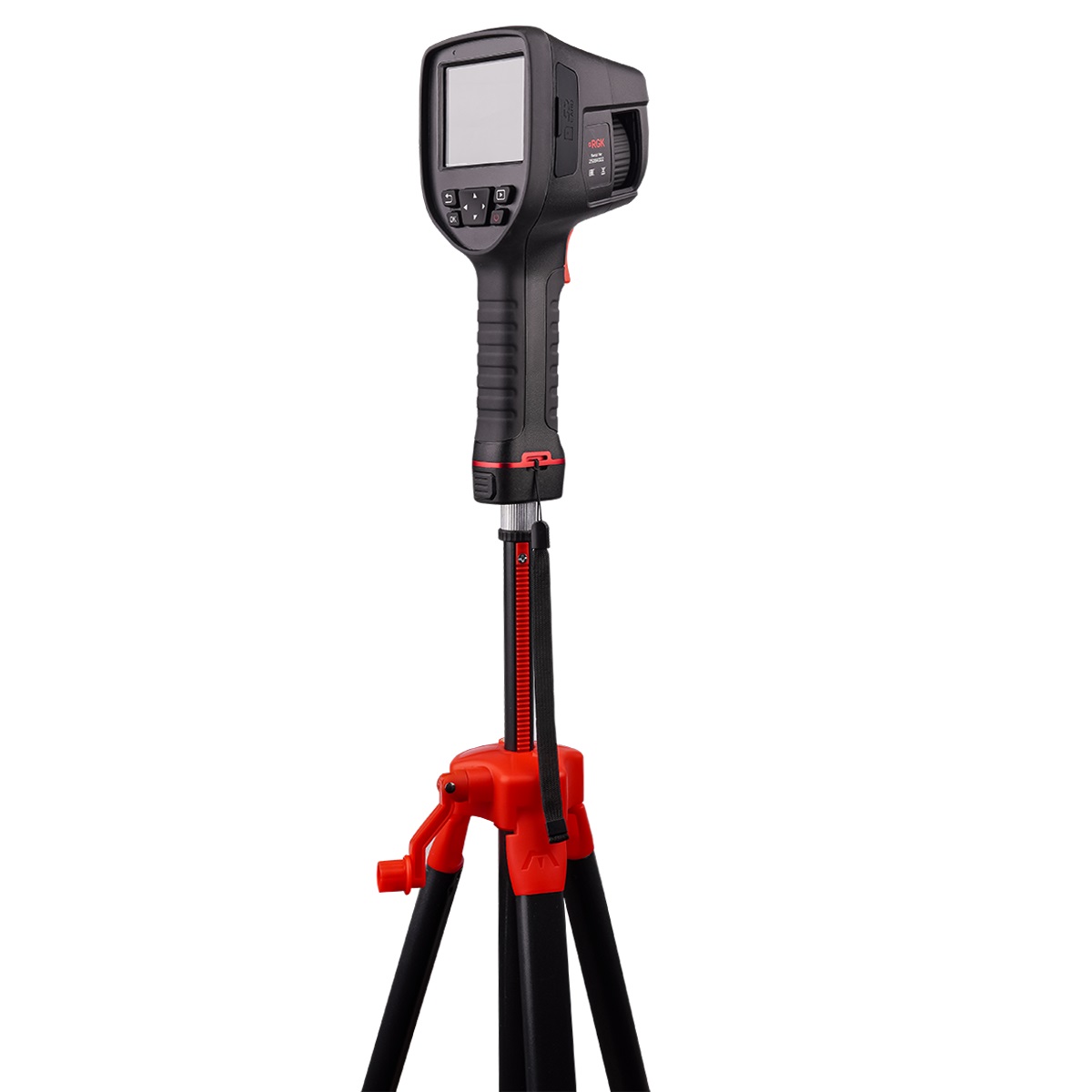

| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 257 x 102 x 105 мм |
| Вес камеры включая батарею | 0,74 кг |
(**) – по дополнительному заказу
