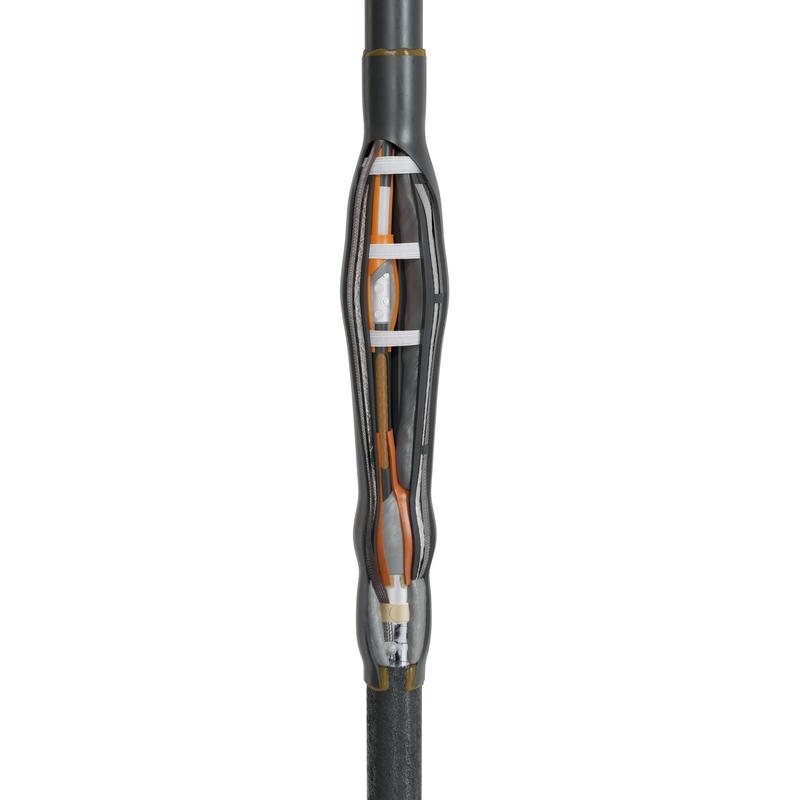

Кабельная муфта (3П+3Б)СПТ-10-150/240 (Б) (КВТ) арт. 74019 - предназначена для соединения 3-х жильного кабеля с изоляцией из сшитого полиэтилена и экраном из медных проволок с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой, на напряжение до 10 кВ.
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
- Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
- Комплект переходной муфты содержит 3 болтовых соединителя с внутренней стопорной перегородкой
- Данные муфты спроектированы без использования термоусаживаемых перчаток в корне разделки кабеля
- Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа:
- пропановая горелка ПГ (КВТ)
- набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- инструменты для снятия изоляции и полупроводникового экрана
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-047-97284872-2011
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Переходная
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 10
- Сечение жил, мм²: 150; 185; 240
- Количество жил в кабеле: 3
- Изоляция кабеля: Сшитый полиэтилен / Бумажно маслопропитанная
- Тип кабеля: без брони/с броней
- Тип установки: В кабельных каналах и грунте
- Комплектация: с болтовыми соединителями
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ПвВ/ (А)ПвПу/ (А)ПвПуг/ (А)ПвПг/ (А)ПвП2г/ (А)ПвПу2г/ (А)ПвБП/ (А)ПвБВ/ ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв
Характеристики
Номинальное напряжение, кВ
10
Серия
(3П+3Б)СПТ-10
Товарная позиция
(3П+3Б)СПТ-10-150/240 (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
Сшитый полиэтилен / Бумажно маслопропитанная
Min сечение жил, кв.мм
150
Max сечение жил, кв.мм
240
Количество жил
3
Тип установки
в кабельных каналах и грунте
Комплектация муфты
с болтовыми соединителями
Тип муфты
переходная
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
(3П+3Б)СПТ-10 КВТ
Вес
1 штука весит 6,375 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
