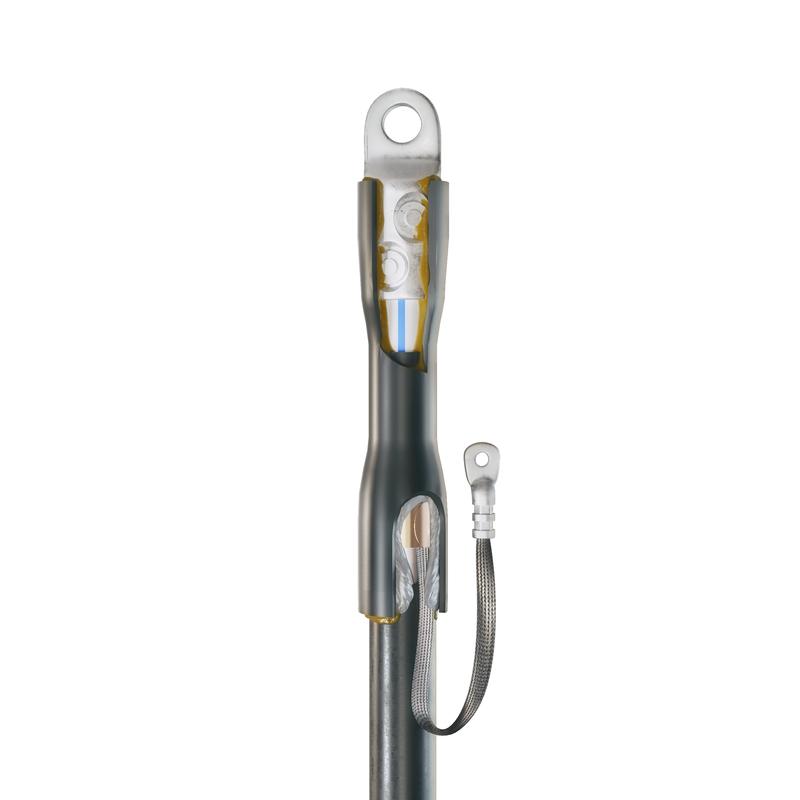

74214 Кабельная муфта 1ПКТ(б)-1-25/50 (Б) нг-LS (КВТ)

Кабельная муфта 1ПКТ(б)-1-25/50 (Б) нг-LS (КВТ) арт. 74214 - предназначена для герметичного оконцевания кабелей и проводов, с броней на напряжение до 1 кВ.

• Комплект состоит из болтового наконечника с рядным расположением болтов, термоусаживаемой манжеты с клеевым слоем на болтовой соединитель, защитного кожуха с клеевым слоем и непаяной системы заземления
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
• При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• При использовании муфты 1ПКТ(б)-1-25/50(Б)-нг-LS на кабели с этиленпропиленовой изоляцией соответствующих сечений необходимо использовать пружину ППД №1
• Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Концевая
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 1
• Сечение жил, мм²: 25/ 35/ 50
• Количество жил в кабеле: 1
• Изоляция кабеля: Пластмассовая
• Тип кабеля: с броней
• Тип установки: Внутренняя и наружная
• Комплектация: с болтовыми наконечниками
• Опции: нг (не поддерживает горение) / LS (Low Smoke)
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: четырехжильные: (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ
