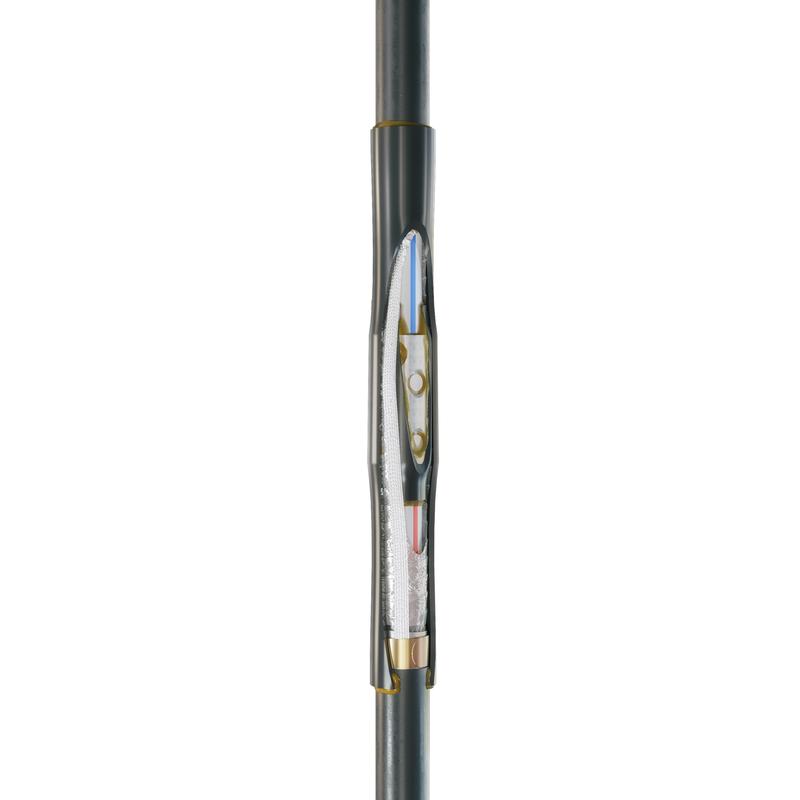

74219 Кабельная муфта 1ПСТ(б)-1-10/25 (Б) нг-LS (КВТ)

Кабельная муфта 1ПСТ(б)-1-10/25 (Б) нг-LS (КВТ) арт. 74219  - предназначена для герметичного соединения кабелей и проводов, с броней, с пластмассовой изоляцией (ПВХ/СПЭ) на напряжение до 1 кВ.

• Комплект состоит из болтового соединителя с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем и непаяной системы заземления
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодным условиям
• При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Соединительная
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 1
• Сечение жил, мм²: 10/ 16/ 25
• Количество жил в кабеле: 1
• Изоляция кабеля: Пластмассовая
• Тип кабеля: с броней
• Тип установки: В кабельных каналах и грунте
• Комплектация: с болтовыми соединителями
• Опции: нг (не поддерживает горение) / LS (Low Smoke)
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: четырехжильные: (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
