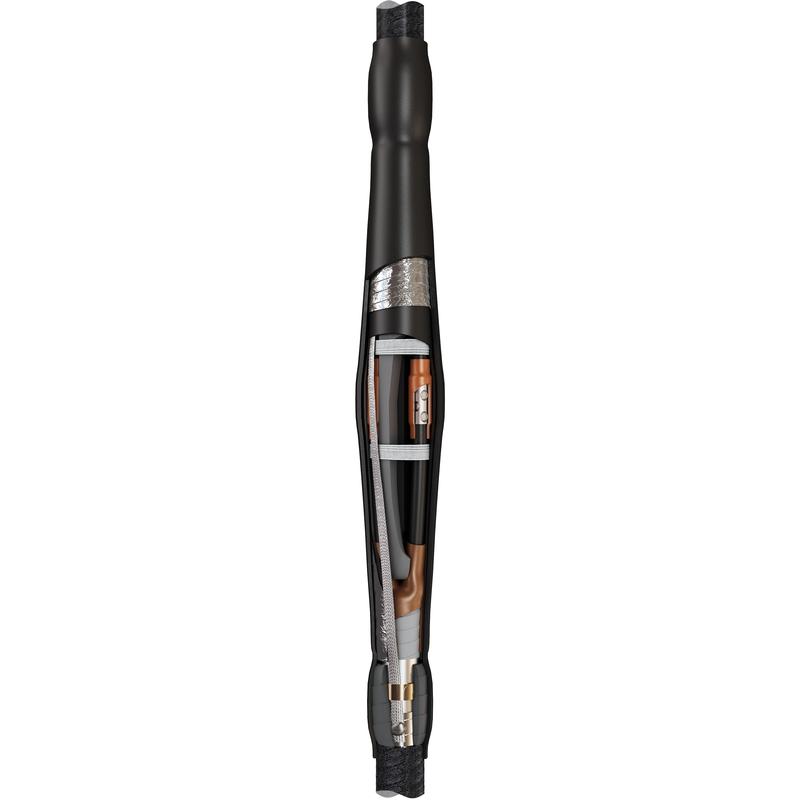

75564 Кабельная муфта 3СТп-10-150/240 (Б) нг-LS (КВТ)

Кабельная муфта 3СТп-10-150/240 (Б) нг-LS (КВТ) арт. 75564 - предназначена для соединения 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони с общей алюминиевой или свинцовой оболочкой, на напряжение до 10 кВ.

• Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
• Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Соединительная
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм²: 150; 185; 240
• Количество жил в кабеле: 3
• Изоляция кабеля: Бумажно маслопропитанная
• Тип кабеля: без брони/с броней
• Тип установки: В кабельных каналах и грунте
• Комплектация: с болтовыми соединителями
• Опции: нг (не поддерживает горение) / LS (Low Smoke)
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв
