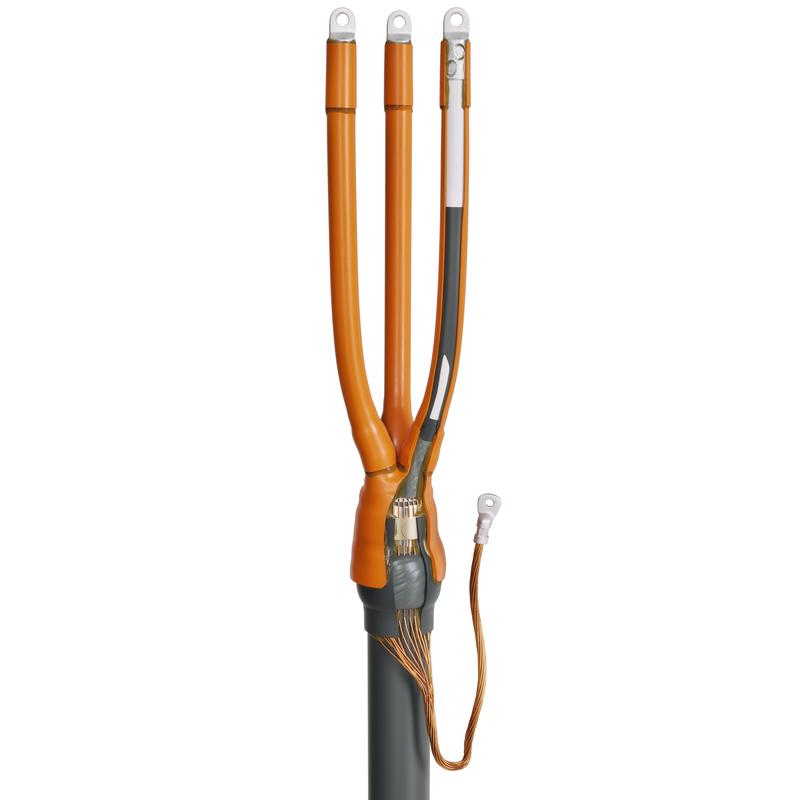

Кабельная муфта 3ПКВТп-10-70/120 (Б) нг-LS (КВТ) арт. 77340 - предназначена для оконцевания 3-х жильных кабелей, не поддерживающих горение, с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней или без брони, на напряжение до 10 кВ.
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
- Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
- Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
- Наконечник под опрессовку не входит в комплект муфты
- В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Выпускается по ТУ 3599-005-97284872-2015
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: Концевая
- Технология монтажа: Термоусаживаемая
- Рабочее напряжение, до (кВ): 10
- Сечение жил, мм²: 70; 95; 120
- Количество жил в кабеле: 3
- Изоляция кабеля: Сшитый полиэтилен
- Тип кабеля: без брони/с броней
- Тип установки: Внутренняя
- Комплектация: с болтовыми наконечниками
- Температура эксплуатации, С: -50...+50
- Опции: LS (Low Smoke) / нг (не поддерживает горение)
- Марки монтируемых кабелей: (А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
3ПКВТп-10 нг-LS КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
10
НГ- не поддерживает горение
Да
Серия
3ПКВТп-10 нг-LS
LS - low smoke (низкое выделение дыма)
Да
Товарная позиция
3ПКВТп-10-70/120 нг-LS (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
сшитый полиэтилен
Min сечение жил, кв.мм
70
Max сечение жил, кв.мм
120
Количество жил
3
Тип установки
внутренняя
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Страна производства
РОССИЯ
