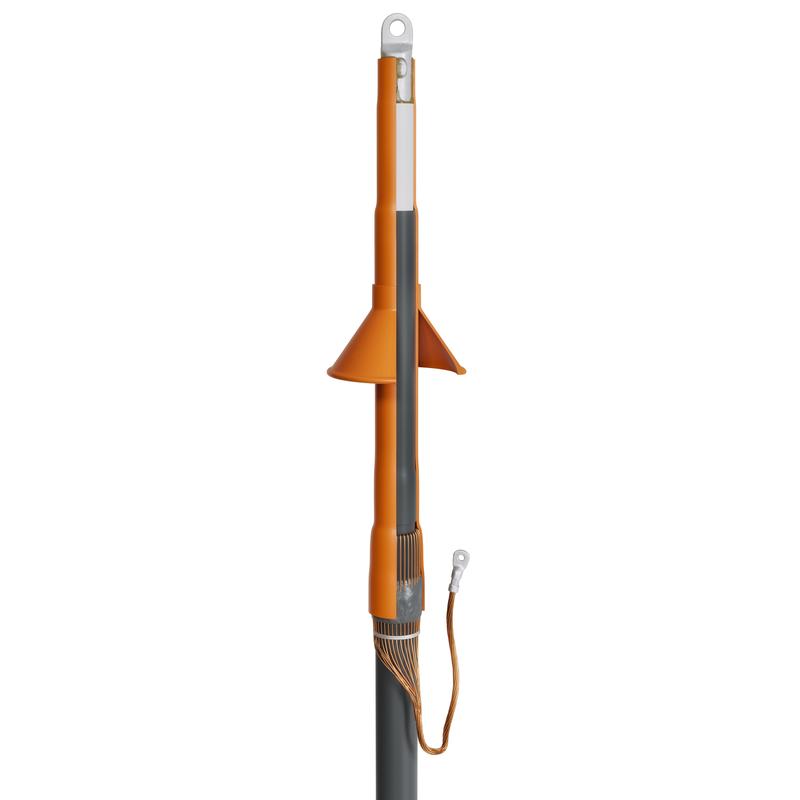

Кабельная муфта 1ПКНТ-10-800 (КВТ) арт. 82797 - предназначена для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена экраном из медных проволок, на напряжение 6 и 10 кВ.
- Соответствует требованиям ГОСТ 34839-2022
- Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
- Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Муфта оснащена жильным изолятором, увеличивающим длину пути токов утечки и создающим сухую зону на поверхности муфты
- Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
- Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовки заземляющего провода не входит в комплект муфты
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Комплект поставки рассчитан для монтажа трех фаз кабеля
- Примечание: муфты 1ПКНТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-005-97284872-2015
Технические характеристики:
-
Тип муфты: Концевая
- Технология монтажа: термоусаживаемая
- Рабочее напряжение, до (кВ): 10
- Сечение жил, мм²: 800
- Количество жил в кабеле: 1
- Изоляция кабеля: Сшитый полиэтилен
- Тип установки: Наружная
- Тип кабеля: без брони, с броней
- Комплектация: без болтовых наконечников
- Температура эксплуатации, ˚С:-50...+50
- Марки монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
1ПКНТ-10 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
10
Серия
1ПКНТ-10
Товарная позиция
1ПКНТ-10-800
Тип кабеля
без брони / с броней
Тип изоляции кабеля
сшитый полиэтилен
Max сечение жил, кв.мм
800
Количество жил
1
Тип установки
наружная
Комплектация муфты
без болтовых наконечников
Тип муфты
концевая
Страна производства
РОССИЯ
