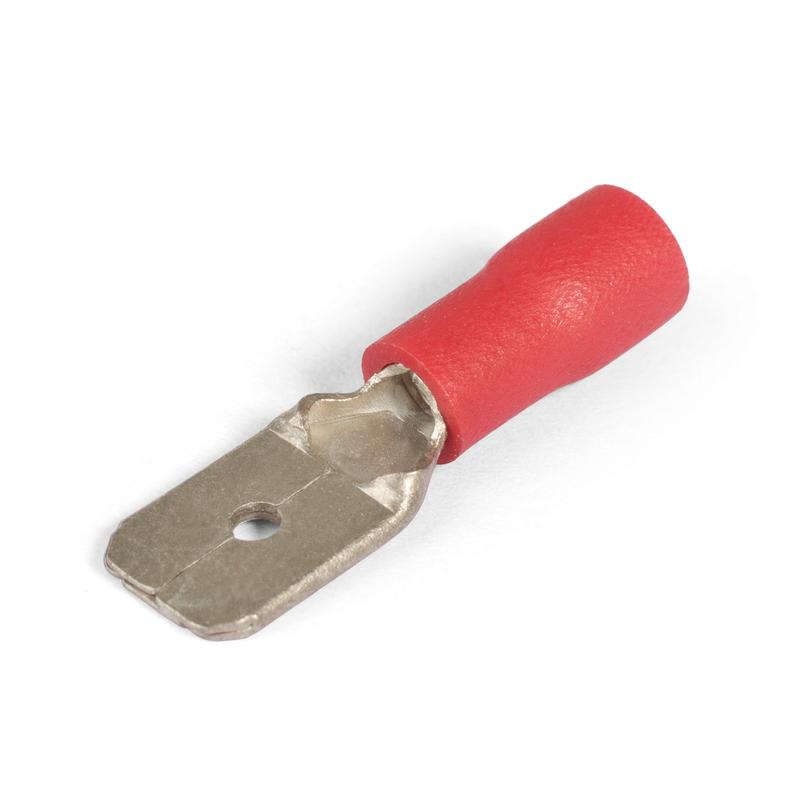

Разъемы плоские изолированные «папа» с ПВХ манжетой РПИ-П 1.5-(2.8), красный, КВТ 85157 — предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки.
Комплементарны разъемам РПИ-М.
Характеристики разъемов КВТ 85157:
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 400 В
- Цвет манжеты: красный
- Сечение: 0.5—1.5 мм2
- Ток: 10 А
- Размер контакта: 2.8х0.8 мм
- Ширина (В): 3.1 мм
- Общая длина: 18.7 мм
- Длина гильзы: 10.0 мм
- Внутренний диаметр (d1): 1.7 мм
- Толщина (S): 0.8 мм
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
- Размер контакта определяется шириной «В» клеммы РПИ-П
- Опрессовка проводника поверх изолирующей манжеты
- Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы изолированные РПИ-П КВТ
Сечение min/max, кв.мм
0.5-1.5
Форма наконечника
разъёмы плоские папа
Длина гильзы, мм (A)
10
Толщина, мм
0.8
Ширина фланца (B), мм
3.1
Штекерный разъём, мм
2.8
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Тип упаковки
Полиэтиленовый пакет
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
18.7
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
