88110 Муфта 3РКВТп-10-70/120 (Б) (КВТ)

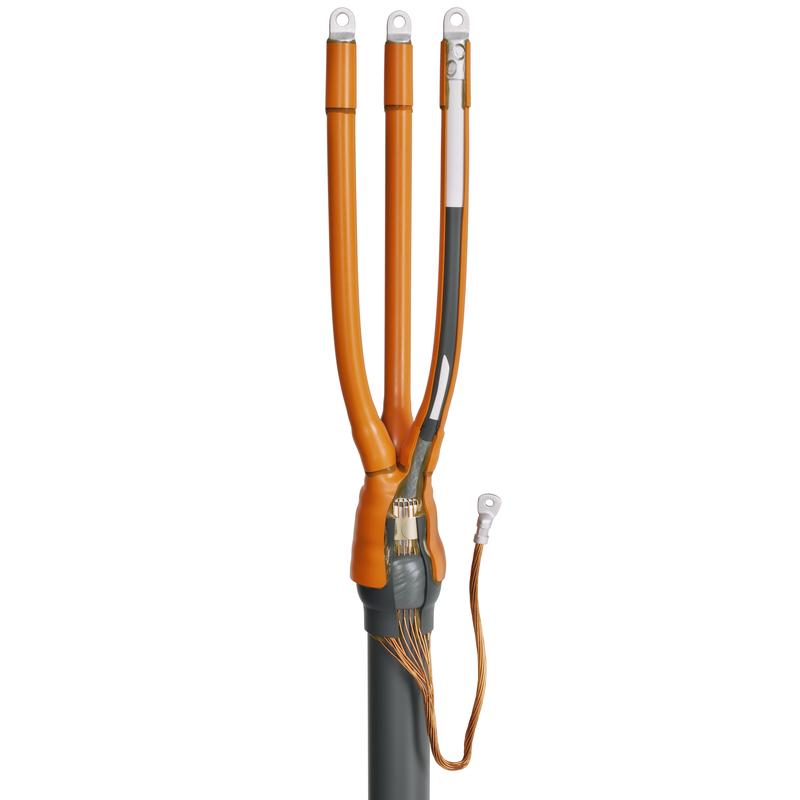

Муфта 3РКВТп-10-70/120 (Б) (КВТ) арт. 88110 - предназначена для оконцевания 3-х жильных кабелей с этиленпропиленовой резиновой изоляцией и экраном из медных проволок, с броней или без брони, на напряжение до 10 кВ.

• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
• Наконечник под опрессовку не входит в комплект муфты
• В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-005-97284872-2015
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм²: 70; 95; 120
• Количество жил в кабеле: 3
• Изоляция кабеля: Резиновая
• Тип кабеля: без брони, с броней
• Тип установки: Внутренняя
• Комплектация: с болтовыми наконечниками
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS
