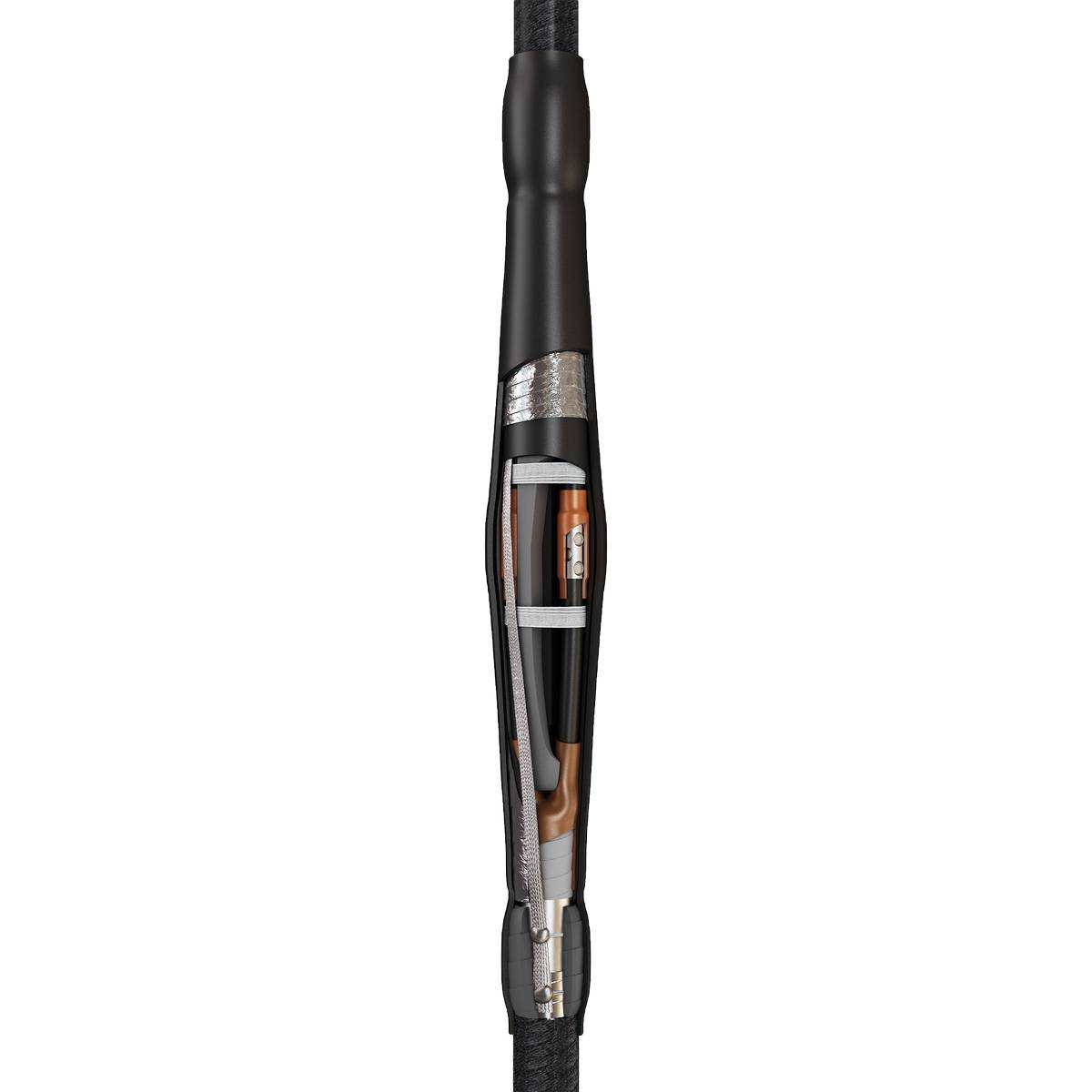

88764 Кабельная муфта 3СТп-10-25/50 (пайка) (КВТ)

  • Наличие: Под заказ
  • Бренд: КВТ
  • Артикул: 88764

Кабельная муфта 3СТп-10-25/50 (пайка) (КВТ) арт. 88764  - предназначена для соединения 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони на напряжение до 10 кВ.

  • Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью
  • Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
  • Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется методом пайки
  • Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир
  • Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
  • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

  • Тип муфты: Соединительная
  • Технология монтажа: термоусаживаемая
  • Рабочее напряжение, до (кВ): 10
  • Сечение жил, мм²: 25; 35; 50
  • Количество жил в кабеле: 3
  • Изоляция кабеля: Бумажно маслопропитанная
  • Тип установки: В кабельных каналах и грунте
  • Тип кабеля: без брони, с броней
  • Комплектация: без болтовых соединителей
  • Температура эксплуатации, С: -50...+50

Характеристики

Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 4,6 килограмма.
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
3СТп-10 (пайка) КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
10
Серия
3СТп-10 (пайка)
Товарная позиция
3СТп-10-25/50 (пайка)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
Бумажно маслопропитанная
Min сечение жил, кв.мм
25
Max сечение жил, кв.мм
50
Количество жил
3
Тип установки
в кабельных каналах и грунте
Комплектация муфты
без болтовых соединителей
Тип муфты
соединительная
Страна производства
РОССИЯ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
