89717 Комплект адаптеров экранированных кабельных ЭКАТ-20-70/95 (КВТ)

Комплект адаптеров экранированных кабельных ЭКАТ-20-70/95 (КВТ) 89717— предназначены для изоляции и герметизации Т-образного подключения кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины, с экраном из медных проволок в ячейках распределительных устройств с газовой изоляцией с бушингами типа C, соответствующими CENELEC – EN 50181.

Описание и особенности:

• Материал: высококачественная многослойная силиконовая резина
• Рабочее напряжение: 20 кВ
• Максимальная сила тока: 630 А
• Не требуют установки концевых муфт
• Внешняя поверхность адаптеров имеет полупроводящий слой, полностью экранирующий соединение кабеля с бушингом
• Наружное экранирующее покрытие заземляется при помощи гибкого проводника
• Резьбовая шпилька М16 / М12
• Адаптеры могут применяться как для внутренней, так и для наружной установки
• Комплект поставки содержит все необходимое для монтажа
• Простой и надежный монтаж
• Кабельная линия может быть включена сразу после монтажа адаптера
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

Технические характеристики:

• Тип компонента: комплект
• Технология монтажа: иное
• Рабочее напряжение, до: 20 кВ
• Сечение жил: 70 мм², 95 мм²
• Максимальный ток: 630 А
• Тип бушинга: C
• Комплект адаптеров включает материалы на 3 фазы

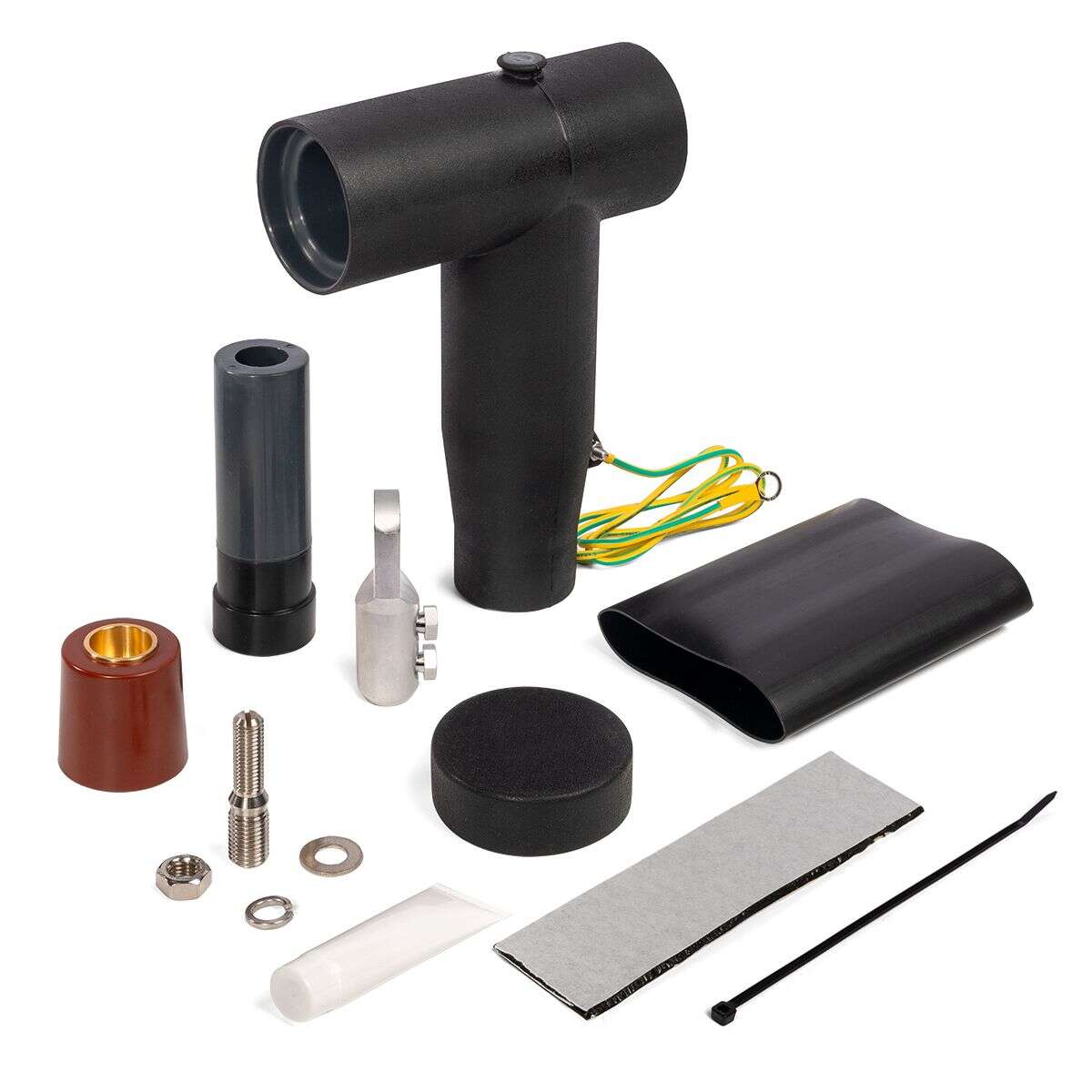

Состав комплекта:

• экранированный корпус адаптера
• модуль выравнивания напряженности электрического поля
• наконечник болтовой
• резьбовая шпилька
• гайка
• шайба
• гроверная шайба
• торцевая заглушка
• торцевая крышка
• термоусаживаемая поясная манжета
• изолированный провод заземления с наконечником
• паста силиконовая
• кабельная стяжка
• лента-герметик
