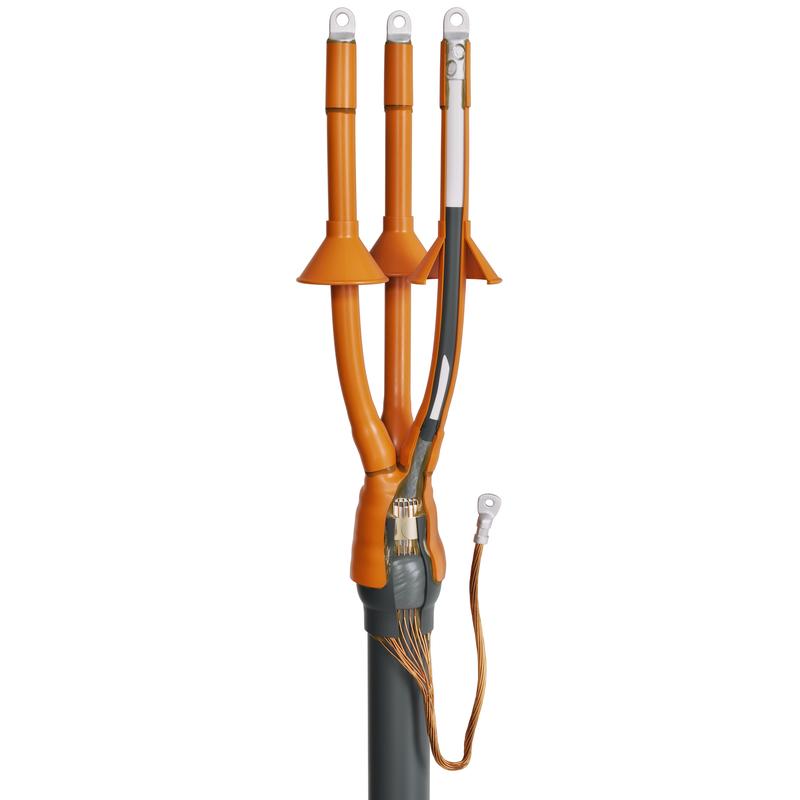

92348 Муфта кабельная концевая 3ПКНТп-10-300/400(Б) (КВТ)

  • Наличие: Под заказ
  • Бренд: КВТ
  • Артикул: 92348

Муфта кабельная концевая 3ПКНТп-10-300/400(Б) (КВТ) арт. 92348 - предназначена для оконцевания 3-х жильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок с броней или без брони, на напряжение до 10 кВ.

  • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
  • Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
  • Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты
  • Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
  • Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
  • Наконечник под опрессовку не входит в комплект муфты
  • В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Высокое качество комплектующих и используемых композиционных материалов
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-005-97284872-2015
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

  • Тип муфты: Концевая
  • Технология монтажа: Термоусаживаемая
  • Рабочее напряжение, до (кВ): 10
  • Сечение жил, мм²: 300; 400
  • Количество жил в кабеле: 3
  • Изоляция кабеля: Сшитый полиэтилен
  • Тип кабеля: без брони/с броней
  • Тип установки: Наружная
  • Комплектация: с болтовыми наконечниками
  • Температура эксплуатации, С: -50...+50
  • Марки монтируемых кабелей: (А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г

Характеристики

Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 3,18 килограмма.
Тип товара
Кабельные муфты 6-10кВ
Подгруппа товара
3ПКНТп-10 КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
10
Серия
3ПКНТп-10
Товарная позиция
3ПКНТп-10-300/400 (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
сшитый полиэтилен
Min сечение жил, кв.мм
300
Max сечение жил, кв.мм
400
Количество жил
3
Тип установки
наружная
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Страна производства
КИТАЙ
