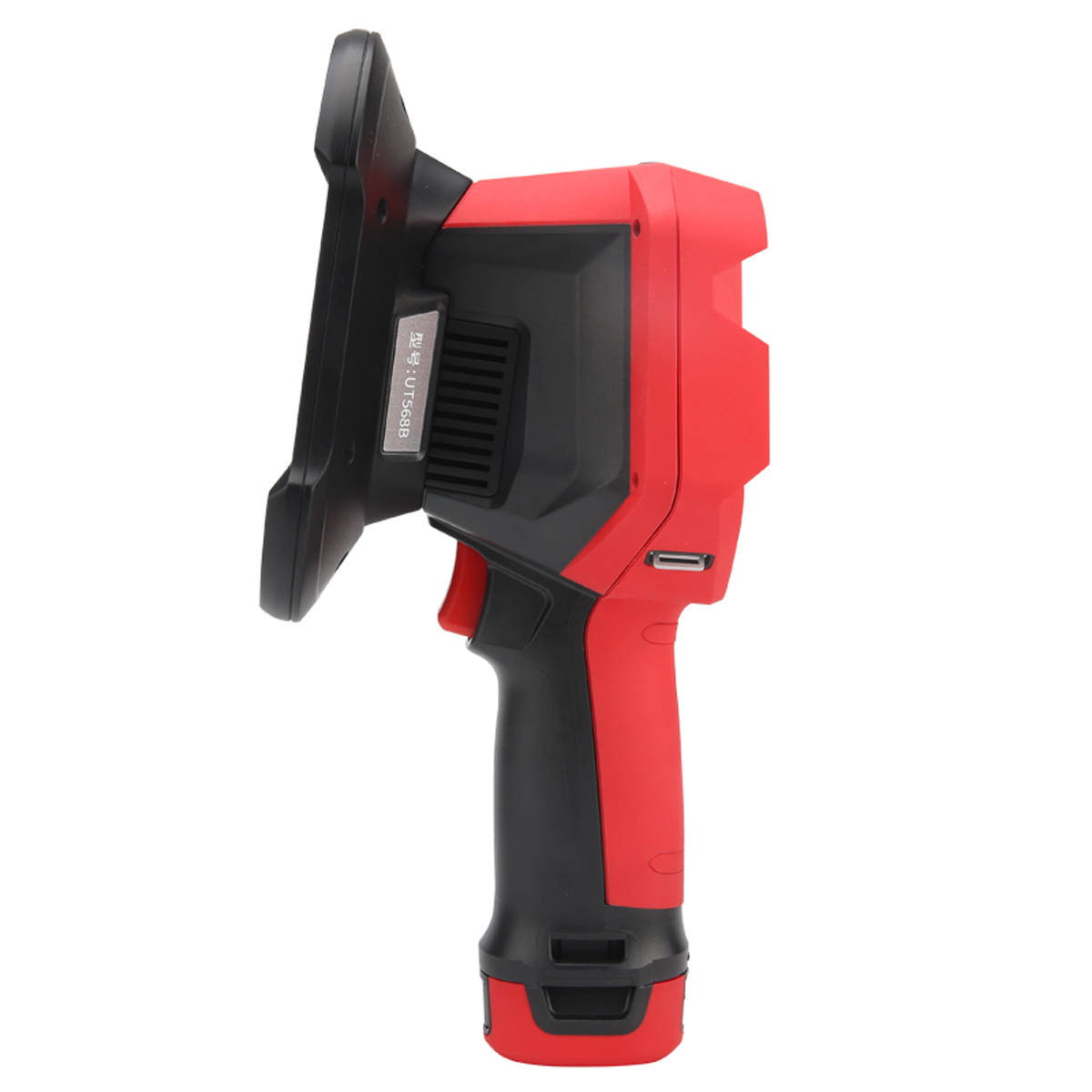

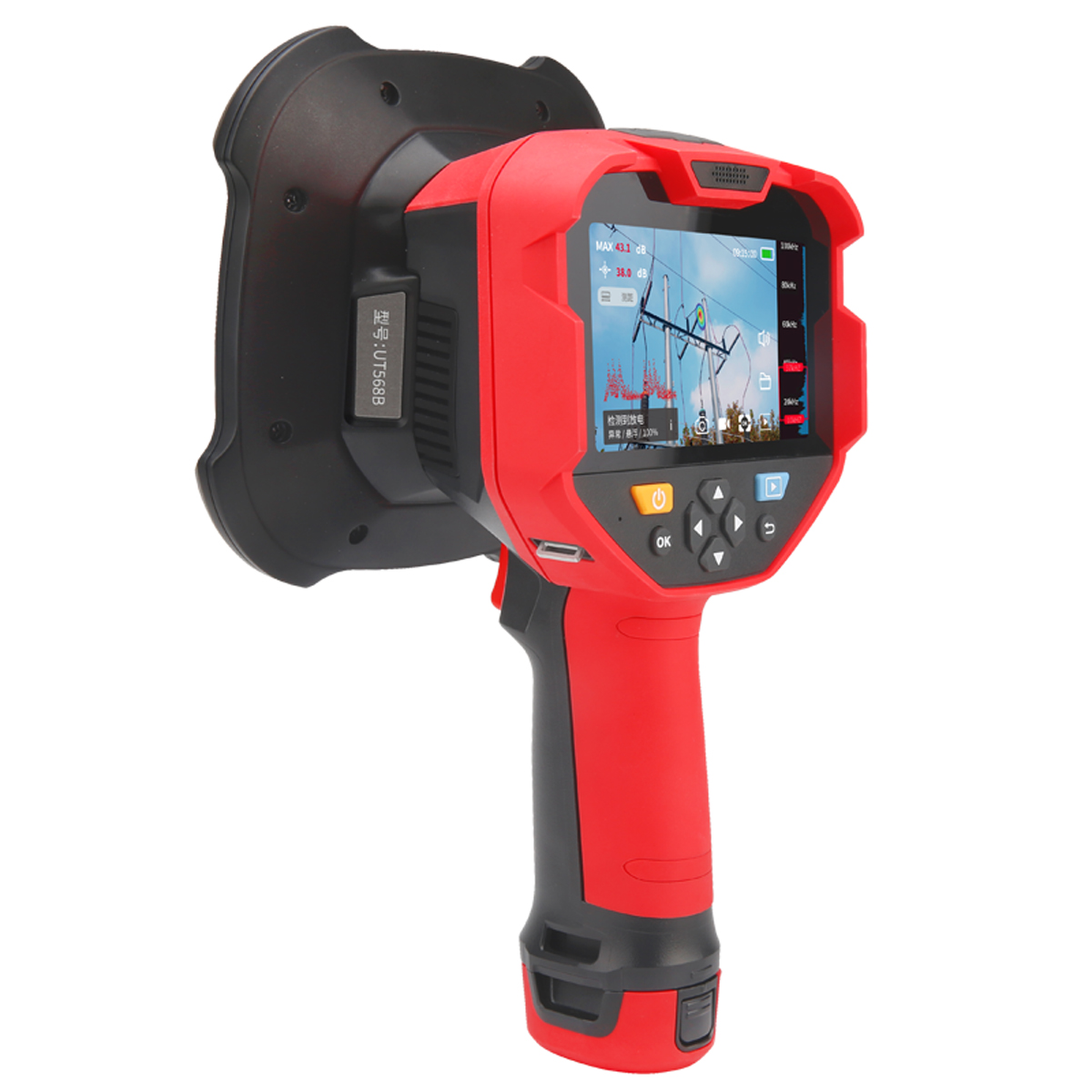

Акустический течеискатель UNI-T UT568B — это инновационный прибор для обнаружения утечек газа и частичных разрядов в промышленном оборудовании с помощью технологии акустической визуализации.
Устройство оснащено микрофонной решеткой из 138 цифровых MEMS-микрофонов, формирующей акустическое изображение в реальном времени. Благодаря диапазону частот от 2 до 100 кГц и чувствительности от 20 дБ до 120 дБ, прибор обнаруживает даже слабые утечки на расстоянии до 150 метров, а встроенная 13-мегапиксельная оптическая камера накладывает звуковую карту прямо на визуальное изображение объекта.
Ключевые преимущества

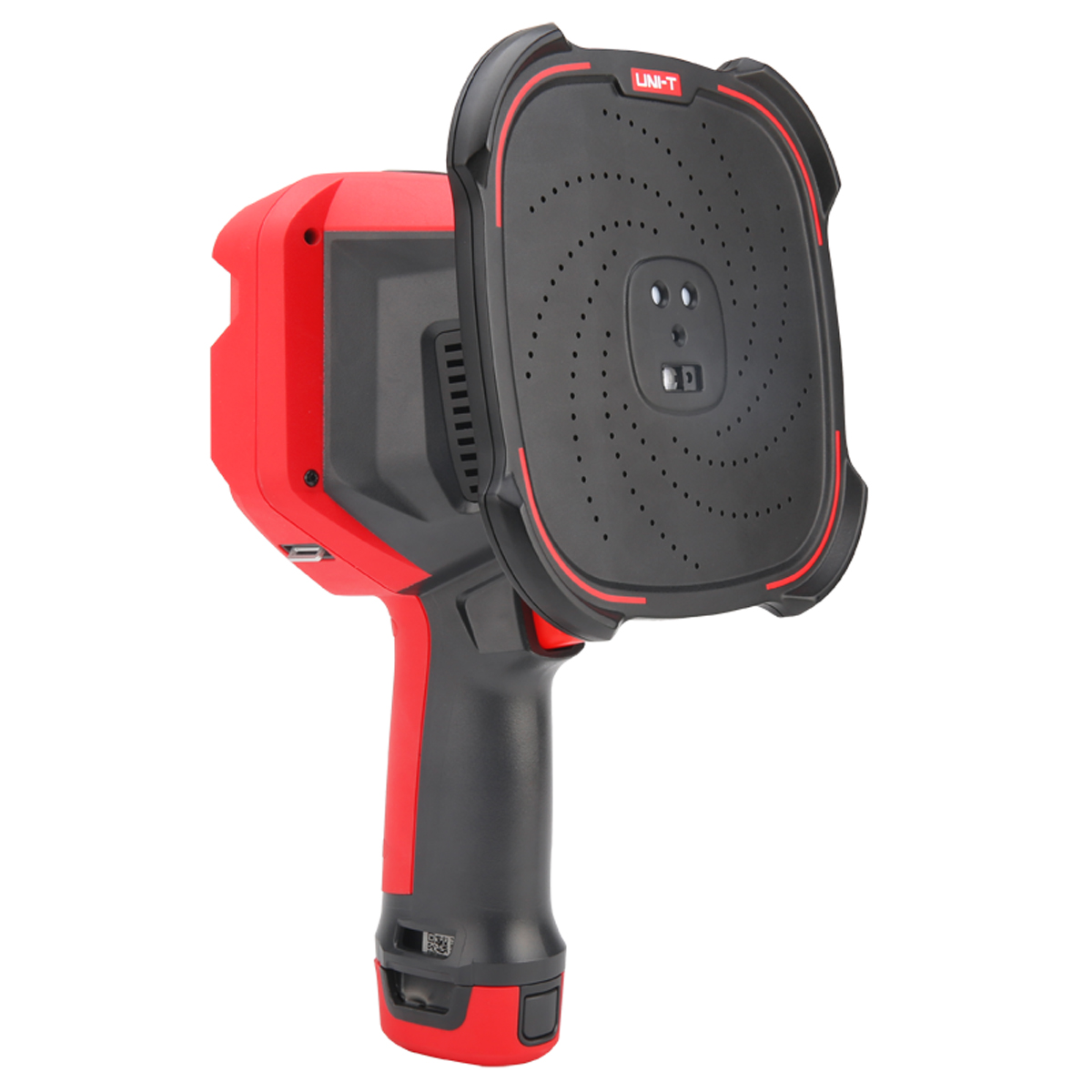

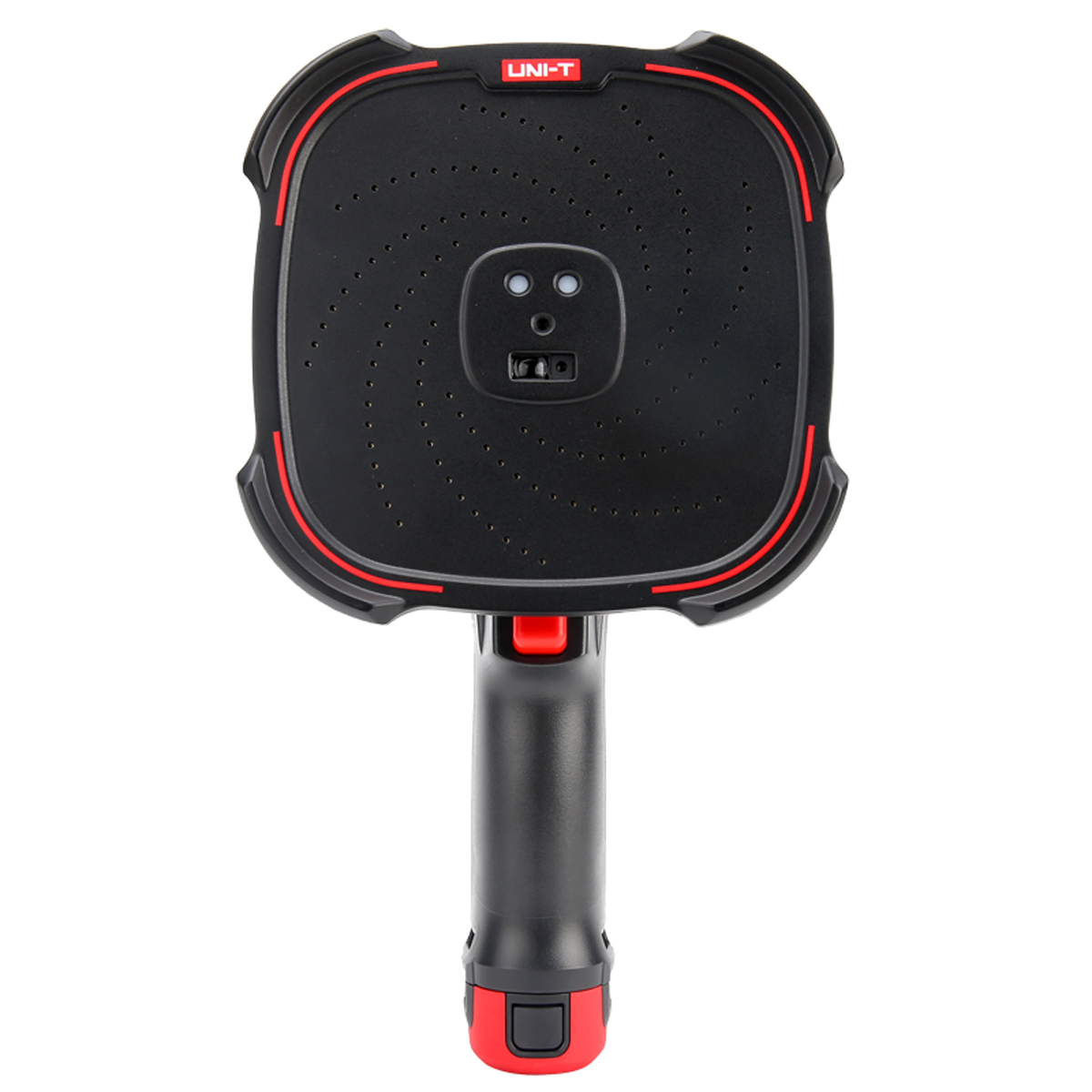

- Микрофонная решетка из 138 высокочувствительных цифровых MEMS-микрофонов.
- Диапазон частот: 2–100 кГц, частота дискретизации — 200 кГц.
- Обнаружение утечек на расстоянии от 0,3 до 150 метров.
- Минимальная скорость утечки: 0,15 м/с (при давлении 0,5 МПа и расстоянии 0,5 м).

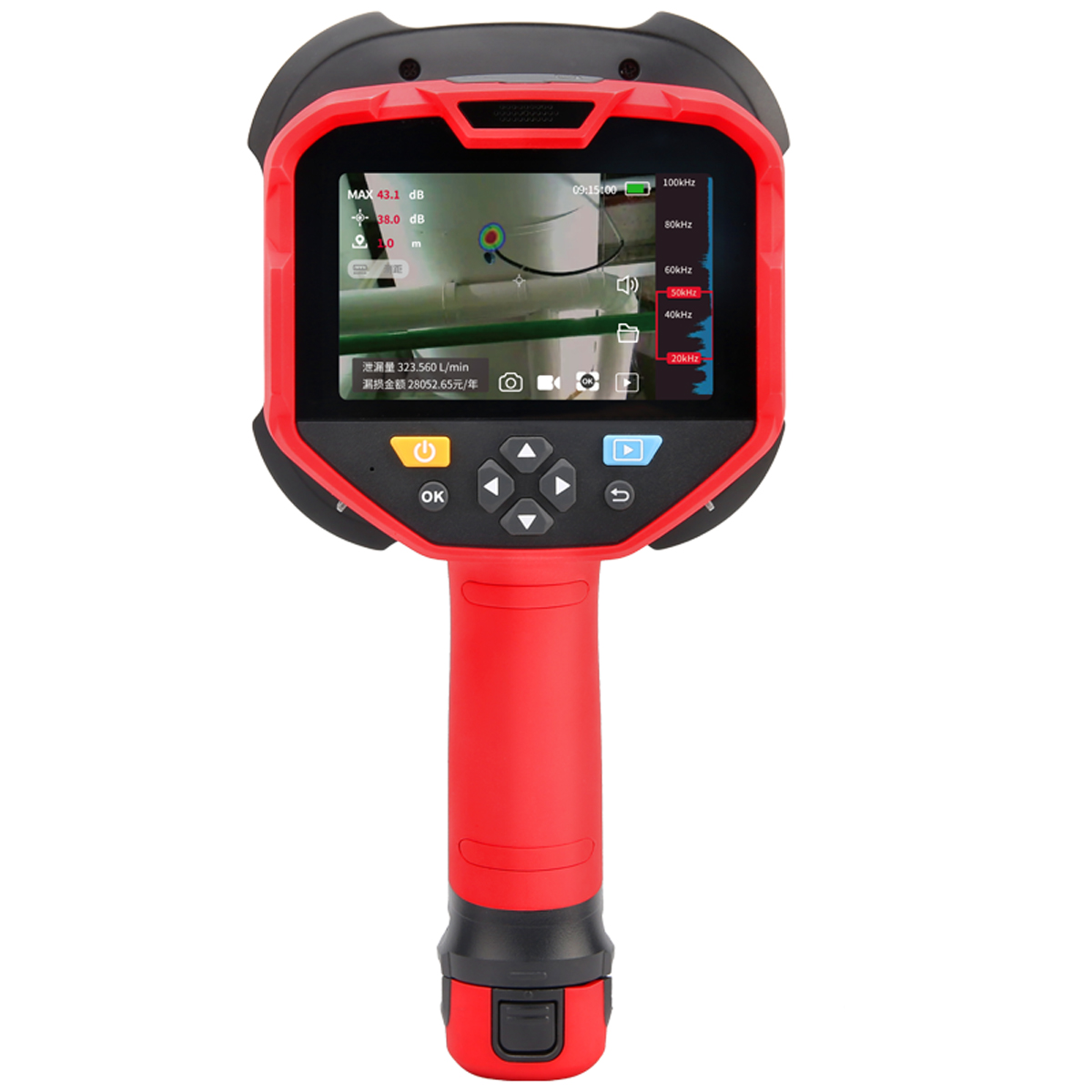

- 4,3-дюймовый сенсорный дисплей с частотой обновления 25 кадров в секунду.
- Поддержка режимов отображения: Single, Multi, Hologram.
- Встроенная 13-Мп оптическая камера для наложения акустической карты на реальное изображение.
- Функции фото, видеозаписи, голосовых заметок и Wi-Fi/Bluetooth-передачи данных.
Точная локализация утечек без демонтажа
Течеискатель позволяет не просто услышать утечку, а увидеть ее источник в виде цветовой карты, наложенной на оптическое изображение. Это особенно ценно при работе с трубопроводами под давлением, компрессорными установками, вакуумными системами и резервуарами, где доступ к месту утечки ограничен.
Благодаря углу обзора 60° по горизонтали и 40° по вертикали прибор охватывает широкую зону даже с большого расстояния.
Готовность к документированию и отчетности
Все обнаруженные утечки можно зафиксировать в виде фото или видео в форматах JPG и MP4, дополнить голосовыми или текстовыми комментариями и передать по Wi-Fi или Bluetooth на смартфон или ПК.
Встроенный слот для SD-карты на 128 ГБ обеспечивает длительную запись без необходимости частой очистки памяти. Это делает UNI-T UT568B удобным инструментом для энергоаудита, планового технического обслуживания и официальных проверок.
Применение в промышленности и энергетике
- обнаружение утечек сжатого воздуха, пара и инертных газов в пневмосистемах

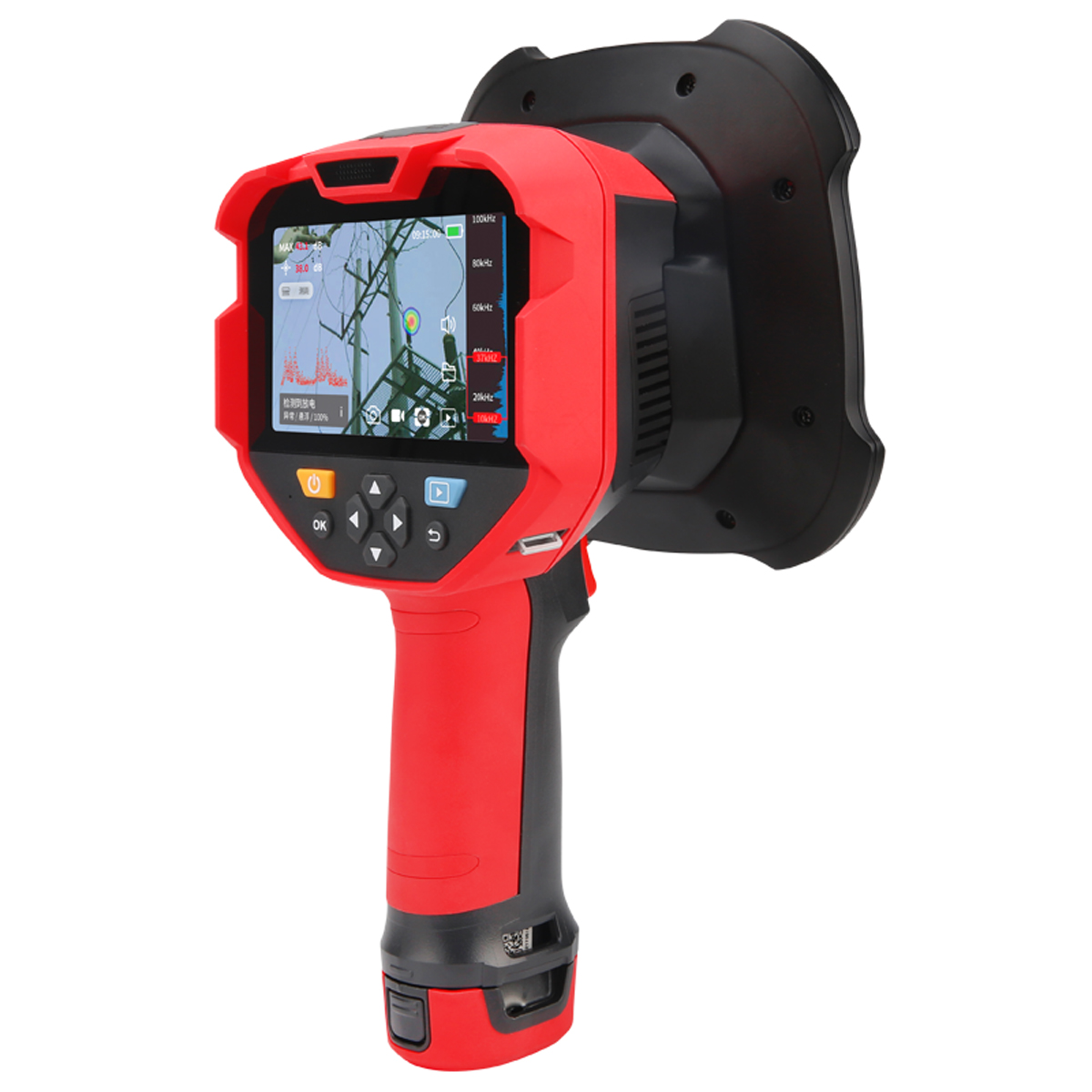

- диагностика коронных, поверхностных и плавающих частичных разрядов в высоковольтном оборудовании
- контроль герметичности вакуумных камер и холодильных установок
Функция LRF (Laser Rangefinder) с дальностью до 30 м позволяет точно определить расстояние до объекта, что повышает точность оценки скорости утечки.
Технические характеристики
| Количество каналов микрофонов | 138 |
|---|---|
| Тип микрофонов | высокочувствительные цифровые MEMS-микрофоны |
| Размер плоскости массива | прибл. 150 мм |
| Чувствительность микрофонов | -26 дБFS@1 кГц |
| Чувствительность к звуковому давлению | нижний предел: <20 дБ верхний предел: >120 дБ |
| SNR (отношение сигнал/шум) | 64 дБ@1 кГц |
| Полоса пропускания | 2 кГц~100 кГц |
| Частота дискретизации звука | 200 кГц |
| Минимальная скорость утечки | >0,15 м/с (0,5 МПа, 0,5 м), >0,2 м/с (0,5 МПа, 1 м) |
| Расстояние обнаружения | 0,3~150 м |
| Частота кадров акустической визуализации | 25 кадров в секунду |
| Дисплей | 4,3-дюймовый сенсорный дисплей |
| Поле зрения (FOV) | 60°(Г) x 40°(В) |
| Разрешение цифровой камеры | 13 МП |
| Рабочая температура | -20~50°C |
| Тип обнаружения разряда | корона, плавающий, поверхность |
| Режим отображения | одиночный, многослойный, голограмма |
| Регулировка порога | фильтрация фонового шума |
| LRF | 30 м |
| Автоматическое улучшение | есть |
| Фотосъемка / видеозапись | есть |
| Беспроводное соединение | Wi-Fi и Bluetooth |
| Аннотации | текст и голос |
| USB | Type-C |
| Интерфейс связи | передача данных и создание отчетов |
| Объем памяти | SD-карта 128 ГБ |
| Формат изображения | JPG |
| Формат видео | MP4 |
| Формат аудио | WAV |
| Размеры | 163 x 286 x 140 мм |
| Вес | 1,35 кг |
