Система коммутации Rigol M300 — упрощает и ускоряет тестирование сложных объектов, обеспечивая сбор данных с измерением параметров путем автоматического или дистанционного конфигурирования проверяемого устройства и подключения измерительных контуров к его контрольным точкам.
- Поддерживается возможность выполнения измерения внутренними и внешними средствами, в том числе с задействованием разных типов датчиков, по 256 измерительным линиям или коммутации до 320 каналов.
- Функциональность блока коммутации определяется типом и количеством установленных съемных модулей, которые приобретаются отдельно.
Преимущества

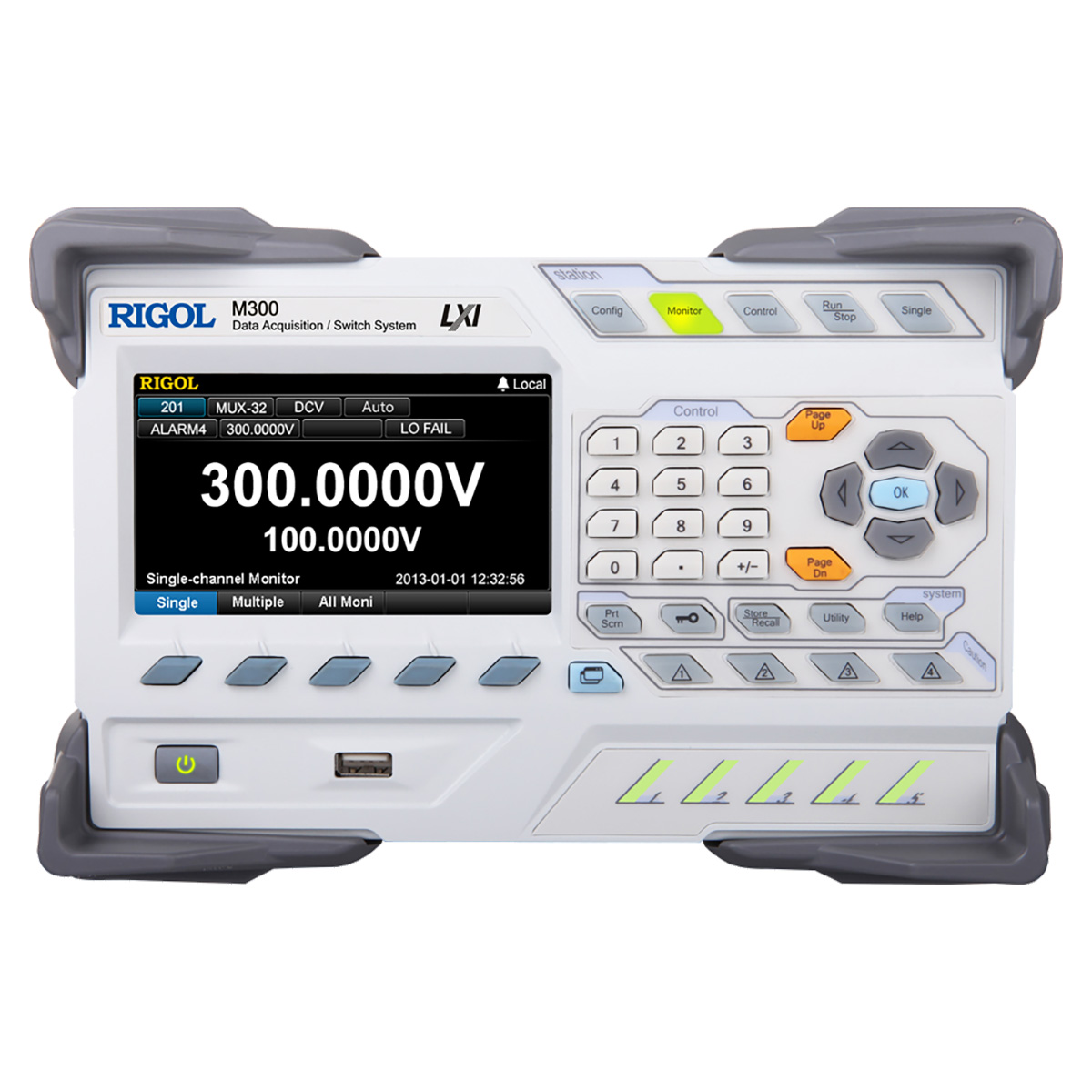

- Благодаря наличию встроенного графического дисплея система коммутации Rigol M300 характеризуется высокой наглядностью и информативностью.
- Кнопочный интерфейс с цифровой панелью с подсветкой обеспечивает производство необходимых настроек и управление процессом работы без задействования ПК. Также предусмотрена возможность работы в дистанционном режиме, используя для управления интерфейсы USB, RS232, LAN или GPIB. Поддержка команд SCPI позволяет программировать оборудование под индивидуальные задачи.
- Результаты измерений можно анализировать на ПК с помощью соответствующего ПО.
Гибкость и расширяемость

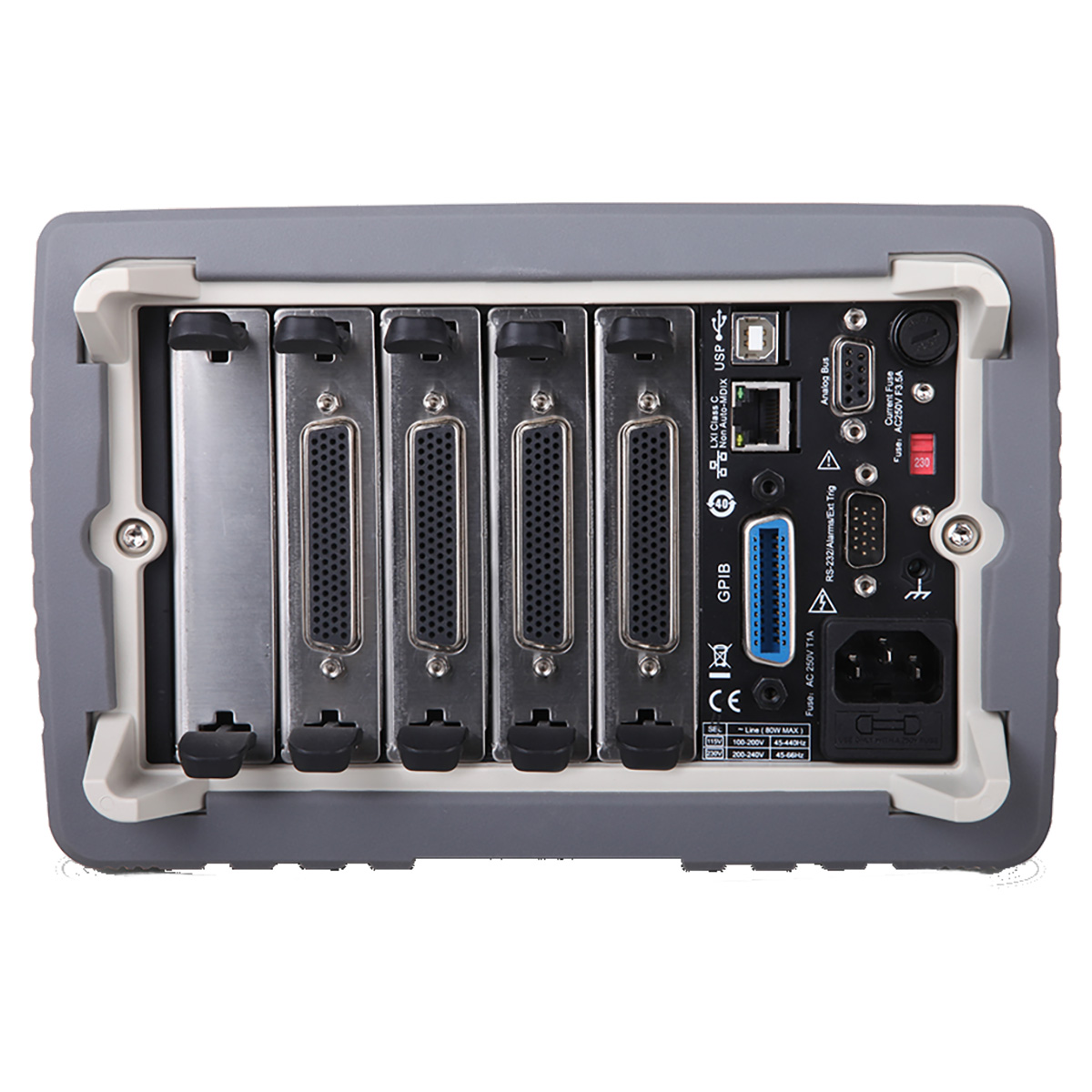

- Благодаря модульной конструкции с пятью свободными слотами система коммутации Rigol M300 может быстро перепрофилироваться под разные задачи путем простой установки подходящих сменных модулей.
Совместимые типы модулей
- MC3065 – 6,5-разрядный мультиметр с функцией измерения постоянного и переменного напряжения и силы тока, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры с выхода соответствующих сенсоров и считывания показаний с подключенных внешних датчиков.
- MC3120 – 20-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
- MC3132 – 32-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
- MC3164 – 64-канальный несимметричный мультиплексор с входами HI.
- MC3324 – комбинированный мультиплексор с 20 каналами для измерения напряжения и 4 каналами для измерения постоянного либо переменного тока.
- MC3416 – 16-канальный переключатель для включения внешних устройств или подачи сигнала к объекту контроля.
- MC3534 – многофункциональный модуль ввода-вывода с терминалами для подключения цифровых и аналоговых датчиков и сумматорами DAC.
- MC3648 – двухпроводной матричный коммутатор 4 x 8 для подключения к разным точкам объекта контроля в любой комбинации.
| Rigol M300 | ||||||
|---|---|---|---|---|---|---|
| Измерение напряжения переменного тока | ||||||
| Диапазон | годовая погрешность (Tкалибр°C ±5 °C) |
|||||
| 200,0000 мВ | 0,0040 + 0,0025 | |||||
| 2,000000 В | 0,0035 + 0,0006 | |||||
| 20,00000 В | 0,0040 + 0,0005 | |||||
| 200,0000 В | 0,0050 + 0,0006 | |||||
| 300,000 В | 0,0055 + 0,0010 | |||||
| Входной импеданс |
200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1% |
|||||
| Ток смещения по входу (25°C) | 50 пA | |||||
| Защита по входу | 300 В | |||||
| Подавление синфазных помех (CMRR) | 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC） | |||||
| Измерения силы постоянного тока | ||||||
| Диапазон | испытательное напряжение на нагрузке | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| 200,0000 мкА | <0,03 В | 0,050 + 0,015 | ||||
| 2,000000 мА | <0,25 В | 0,050 + 0,003 | ||||
| 20,00000 мА | <0,07 B | 0,050 + 0,015 | ||||
| 200,0000 мА | <0,7 B | 0,050 + 0,003 | ||||
| 1,000000 А | <0,12 B | 0,100 + 0,020 | ||||
| Шунт |
100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A |
|||||
| Измерение сопротивления | ||||||
| Диапазон | тестовый ток | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| 200,0000 Ом | 1 мА | 0,010+ 0,004 | ||||
| 2,000000 кОм | 1 мА | 0,010 + 0,001 | ||||
| 20,00000 кОм | 100 мкА | 0,010 + 0,001 | ||||
| 200,0000 кОм | 10 мкА | 0,010 + 0,001 | ||||
| 1,000000 МОм | 1 мкА | 0,012 + 0,001 | ||||
| 10,00000 МОм | 200 нА | 0,040 + 0,001 | ||||
| 100,0000 МОм | 200 нА || 10 МОм | 0,800 + 0,010 | ||||
| Метод измерения | 4-х или 2-х проводной | |||||
| Максимальное сопротивление по выходу для 4х-проводной системы | 10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных | |||||
| Защита по входу | 300 В для всех диапазонов | |||||
| Компенсация смещения | доступно для 200 Ом,2 кОм и 20 кОм диапазонов | |||||
| Измерение напряжения переменного тока | ||||||
| Диапазон | частота измерения | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| 200,0000 мВ | 3 Гц -5 Гц | 1,00 + 0,04 | ||||
| 5 Гц -10 Гц | 0,35 + 0,04 | |||||
| 10 Гц -20 кГц | 0,06 + 0,04 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 2,000000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,06 + 0,03 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 20,00000 В | 3 Гц -5 Гц | 1,00 + 0,04 | ||||
| 5 Гц -10 Гц | 0,35 + 0,04 | |||||
| 10 Гц -20 кГц | 0,08 + 0,04 | |||||
| 20 кГц -50 кГц | 0,15 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 200,0000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,08 + 0,03 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 300,000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,08 + 0,03 | |||||
| 20 кГц -50 кГц | 0,15 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| Метод измерения | истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах | |||||
| Пик-фактор (крест-фактор) | ≤ 5 на полной шкале | |||||
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах | |||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | |||||
| Полоса фильтра AC |
режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц |
|||||
| Подавление синфазных помех (CMRR) | 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC） | |||||
| Измерение силы переменного тока | ||||||
| Диапазон | частота измерения | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| 200,0000 мкА | 3 Гц- 5 Гц | 1,10 + 0,06 | ||||
| 5 Гц - 10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| 2,000000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | ||||
| 5 Гц-10 Гц | 0,30 + 0,04 | |||||
| 10 Гц-5 кГц | 0,12 + 0,04 | |||||
| 5 кГц-10 кГц | 0,20 + 0,25 | |||||
| 20,00000 мА | 3 Гц-5 Гц | 1,10 + 0,06 | ||||
| 5 Гц-10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| 200,0000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | ||||
| 5 Гц-10 Гц | 0,30 + 0,04 | |||||
| 10 Гц-5 кГц | 0,10 + 0,04 | |||||
| 5 кГц-10 кГц | 0,20 + 0,25 | |||||
| 1,000000 А | 3 Гц-5 Гц | 1,10 + 0,06 | ||||
| 5 Гц-10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| Метод измерения |
прямая связь на предохранителе или шунте; связь по АC - истинное СКЗ (измеряет только AC) |
|||||
| Пик-фактор (крест-фактор) | ≤ 3 на полной шкале | |||||
| Максимальный ток по входу | в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ | |||||
| Шунт |
100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A |
|||||
| Измерение частоты и периода | ||||||
| Диапазон | частотный диапазон | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| 200 мВ - 300 В | 3 Гц- 5 Гц | 0,07 | ||||
| 5 Гц - 10 Гц | 0,04 | |||||
| 10 Гц -40 Гц | 0,02 | |||||
| 40 Гц -300 кГц | 0,007 | |||||
| 300 кГц -1 МГц | 0,007 | |||||
| Время стробирования | ||||||
| Диапазон | 1 с (0,1ppm) | 0,1 с (1ppm) | 0,01 с (10ppm) | 0,001 с (100ppm) | ||
| 3 Гц - 5 Гц | 0 | 0,12 | 0,12 | 0,12 | ||
| 5 Гц - 10 Гц | 0 | 0,17 | 0,17 | 0,17 | ||
| 10 Гц - 40 Гц | 0 | 0,20 | 0,20 | 0,20 | ||
| 40 Гц - 100 Гц | 0 | 0,06 | 0,21 | 0,21 | ||
| 100 Гц - 300 Гц | 0 | 0,03 | 0,21 | 0,21 | ||
| 300 Гц - 1 кГц | 0 | 0,01 | 0,07 | 0,07 | ||
| > 1 кГц | 0 | 0 | 0,02 | 0,02 | ||
| Метод измерения | метод взаимного счета, вход по AC, измерение напряжения и тока AC | |||||
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ | |||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | |||||
| Измерение температуры | резистивный датчик температуры (RTD) | R0 в пределах от 49 Ом до 2,9 кОм | ||||
| Тип | частота измерения | годовая погрешность (Tкалибр°C ±5 °C) |
||||
| α=0,00385 | -200°C - 660°C | 0,16°C | ||||
| α=0,00389 | -200°C - 660°C | 0,17°C | ||||
| α=0,00391 | -200°C - 660°C | 0,14°C | ||||
| α=0,00392 | -200°C - 660°C | 0,15°C | ||||
| Термическое сопротивление | при измерении 4-х проводным методом | |||||
| Тип | диапазон измерений | годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 2,2 кОм | -40°C - 150°C | 0,08°C | ||||
| 3 кОм | -40°C - 150°C | 0,08°C | ||||
| 5 кОм | 40°C - 150°C | 0,08°C | ||||
| 10 кОм | 40°C - 150°C | 0,08°C | ||||
| 30 кОм | 40°C - 150°C | 0,08°C | ||||
| Термопары | ||||||
| B | 0°C - 1820°C | 0,76°C | ||||
| E | - 270°C - 1000°C | 0,5°C | ||||
| J | - 210°C - 1200°C | 0,5°C | ||||
| K | - 270°C - 1372°C | 0,5°C | ||||
| N | - 270°C - 1300°C | 0,5°C | ||||
| R | - 50°C – 1768,1°C | 0,5°C | ||||
| S | - 50°C – 1768,1°C | 0,6°C | ||||
| T | 270°C - 400°C | 0,5°C | ||||
| Параметры совместимых модулей | модуль мультиплексора MC3120 (опция) | |||||
| Количество каналов | 20, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение ( DC, АСскз) | 300 Вскз | |||||
| Ток ( DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3132 (опция) | ||||||
| Количество каналов | 32, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 160 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3164 (опция) | ||||||
| Количество каналов | 64, 1-проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -18 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3324 (опция) | ||||||
| Количество каналов | 20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль коммутации MC3416 (опция) | ||||||
| Количество каналов | 16, однополюсный двухпозиционный переключатель (SPDL) | |||||
| Соединение с модулем цифрового мультиметра | Нет | |||||
| Скорость сканирования | - | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
Характеристики
Тип товара
Блок коммутации
Вес
1 штука весит 7 килограммов.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
