Цифровой осциллограф FNIRSI DPOS350P это измерительный комплекс с интегрированным генератором сигналов. Устройство сочетает широкую полосу пропускания 350 МГц и высокую частоту дискретизации 1000 МВыб/с, что обеспечивает точное отображение быстропротекающих процессов. Компактный дизайн и автономное питание делают этот прибор решением для полевых работ и мобильных лабораторий.
Особенности:
- Два измерительных канала с цифровой флуоресцентной технологией
- Встроенный генератор сигналов с 14 стандартными формами
- Сенсорный IPS-дисплей с высоким разрешением
- Автономная работа до 3 часов от аккумулятора
- Расширенные функции анализа спектра и АЧХ
Технические преимущества:
Осциллограф демонстрирует exceptional точность измерений благодаря глубине памяти 60 Кб и времени нарастания 1 нс. Технология цифрового люминофора обеспечивает интуитивное восприятие динамики сигналов. Встроенные анализаторы БПФ и частотной характеристики расширяют возможности диагностики сложных сигналов.
Функциональные возможности:
- 12 типов автоматических измерений параметров
- Режимы XYZ и масштабирования временной базы
- Продвинутая система триггерной синхронизации
- Запись и воспроизведение до 500 групп сигналов
- Программируемые ограничения полосы пропускания
Эргономика и удобство:
Ударопрочный корпус из анодированного алюминия обеспечивает надежную защиту компонентов. Эргономичный интерфейс с сенсорным управлением упрощает работу со сложными измерениями. Комплектация включает высокочастотные пробники и все необходимые аксессуары для немедленного начала работы.
FNIRSI DPOS350P устанавливает новые стандарты в классе портативных измерительных приборов, предлагая уникальное сочетание производительности, функциональности и мобильности. Универсальность и точность делают этот осциллограф незаменимым инструментом для современных инженеров и исследователей.
Характеристики FNIRSI DPOS350P
- Артикул (код товара): 35693
- Модель (серия): DPOS350P
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: с цифровым люминофором (DPO)
- Полоса пропускания, МГц: 350
- Вид: Планшетный
- Кол-во цифровых каналов: 2
- Частота дискретизации на канал, МВыб/с: 1000
- Время нарастания, нс: ≤1
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 1024x600
- Встроенные опции: Генератор сигналов; Логический анализатор; Анализатор спектра сигнала с помощью БПФ
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB
Описание FNIRSI DPOS350P
Технические характеристики FNIRSI DPOS350P
| Тип прибора | с цифровым люминофором (DPO) |
| Конфигурация включения | 5 предустановленных элементов |
| Количество каналов | 2 |
| Полоса пропускания | 350 МГц |
| Аппаратное ограничение пропускной способности | 150 М / 20 М |
| Время подъема | 1 нс |
| Частота дискретизации | 1000 МВыб / с |
| Глубина памяти | 60 Кб |
| Входное сопротивление | 1 МОм / 14 Пф |
| Диапазон временной развертки | 5 нс - 50 с |
| Базовое время отказа | 50 мс - 50 с |
| Вертикальная чувствительность | 2 мВ - 20 В (1 Х) |
| Вертикальный диапазон | 16 мВ - 160 В (1 Х) |
| Точность постоянного тока | ± 2 % |
| Точность времени | ± 0,01 % |
| Входная связь | постоянный / переменный ток |
| Фоновая сетка | показать / скрыть |
| Движение формы волны | грубая регулировка / точная регулировка |
| Затухание зонда | 1 X / 10 X / 100 X |
| Режим высокого разрешения | 8 - 16 бит |
| Измерение параметров | 12 типов |
| Курсорное измерение | время, период, частота, уровень, напряжение |
| Обнаружение триггера | цифровой триггер |
| Количество триггерных каналов | 2 |
| Режим триггера | авто / одиночный / нормальный |
| Край триггера | нарастающий фронт / спадающий фронт |
| Подавление триггера | L1 ~ L3 |
| Уровень триггера | ручной / автоматический 10 - 90 % |
| Хранение форм сигналов | 500 групп |
| Защита от перенапряжения | есть, до 400 В |
| Яркость формы сигнала | регулируемая |
| Простое отображение БПФ | есть |
| Цифровая флуоресценция | есть |
| Отображение цветовой температуры | есть |
| Режим X-Y | есть |
| Временная база ZOOM | есть |
| Автоматическая регулировка | есть |
| Возврат к нулю одним нажатием | есть |
| Браузер данных | есть |
| Функция автоматического отключения | есть, 15 мин ~ 1 ч |
| Объем хранения данных | 1 Гб |
| Обновление ПО | обновление образа support.iso |

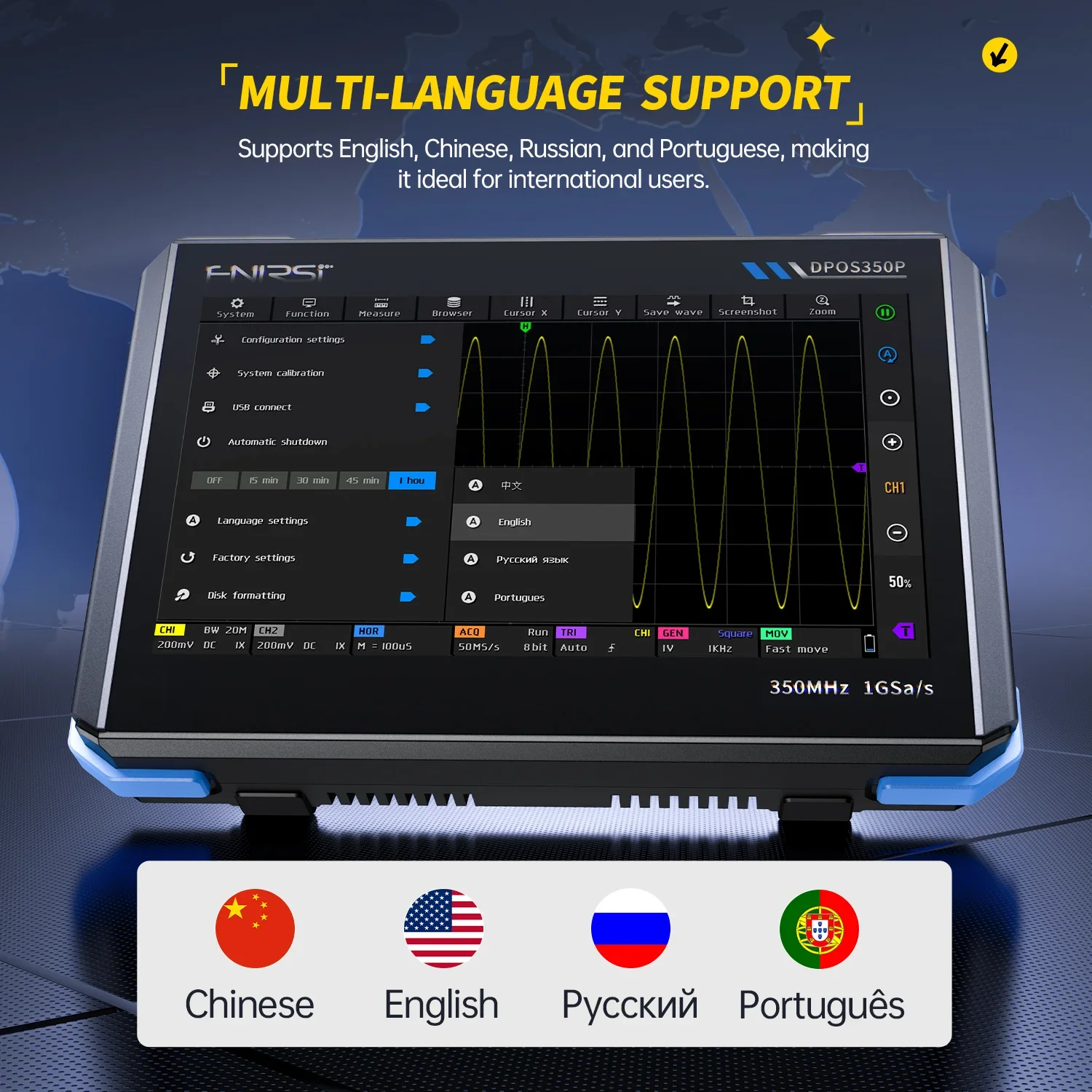

| Поддерживаемые языки | китайский, английский, русский, португальский |
| Параметры генератора сигналов | |
| Тип сигналов | 14 стандартных + захват формы сигнала |
| Рабочий цикл | 0,1 - 99,9 % |
| Частота | 0 - 50 МГц (только синусоид, другие формы волны до 10 М / 5 М / 3 М) |
| Амплитуда | 0 - 5 Впп |
| Амплитудное разрешение | 1 мВ |
| Смещение | -2,5 В ~ +2,5 В |
| Разрешение смещения | 1 мВ |
| Разрешение рабочего цикла | 0,1 % |
| Настраиваемая форма захвата сигнала | 500 групп |
| Параметры анализатора частотной характеристики | |
| Частота сигнала возбуждения | 100 Гц - 50 МГц |
| Амплитуда сигнала возбуждения | 0 - 5 Впп |
| Смещение сигнала возбуждения | -2,5 В ~ +2,5 В |
| Подсчет частоты возбуждения | 20 ~ 500 |
| Курсорное измерение | частота / усиление / фаза |
| Режим работы | одиночный / циклический |
| Калибровка системы | есть |
| Параметры анализатора спектра | |
| Метод преобразования | БПФ |
| Длина БПФ | 4 - 32 К |
| Диапазон частот | 200 кГц - 350 МГц |
| Диапазон уровней | -60 дБмВ ~ +260 дБмВ |
| Курсорное измерение | частота / амплитуда |
| Параметр маркировки | максимальная энергия гармоники |
| Диаграмма водопада | есть |
| 3D-водопадная диаграмма | есть |
| Автоматическая регулировка | есть |
| Калибровка системы | есть |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный IPS-экран с разрешением 1024 х 600 пикселей |
| Интерфейс | USB |
| Источник питания | литиевая батарея 3,7 В, 8000 мАч |
| Время автономной работы | 3 ч |
| Время зарядки | 5 ч |
| Энергопотребление | 10 Вт |
| Температура хранения | -20 - 60 °C |
| Адаптер питания | QC 18 Вт - 12 В / 1,5 А |
| Охлаждение | воздушное |
| Материал корпус | анодированный алюминий, ABS + PC |
| Габариты изделия | 190 х 128 х 37 мм |
| Габариты упаковки | 245 x 195 x 95 мм |
| Вес брутто | 1,5 кг |

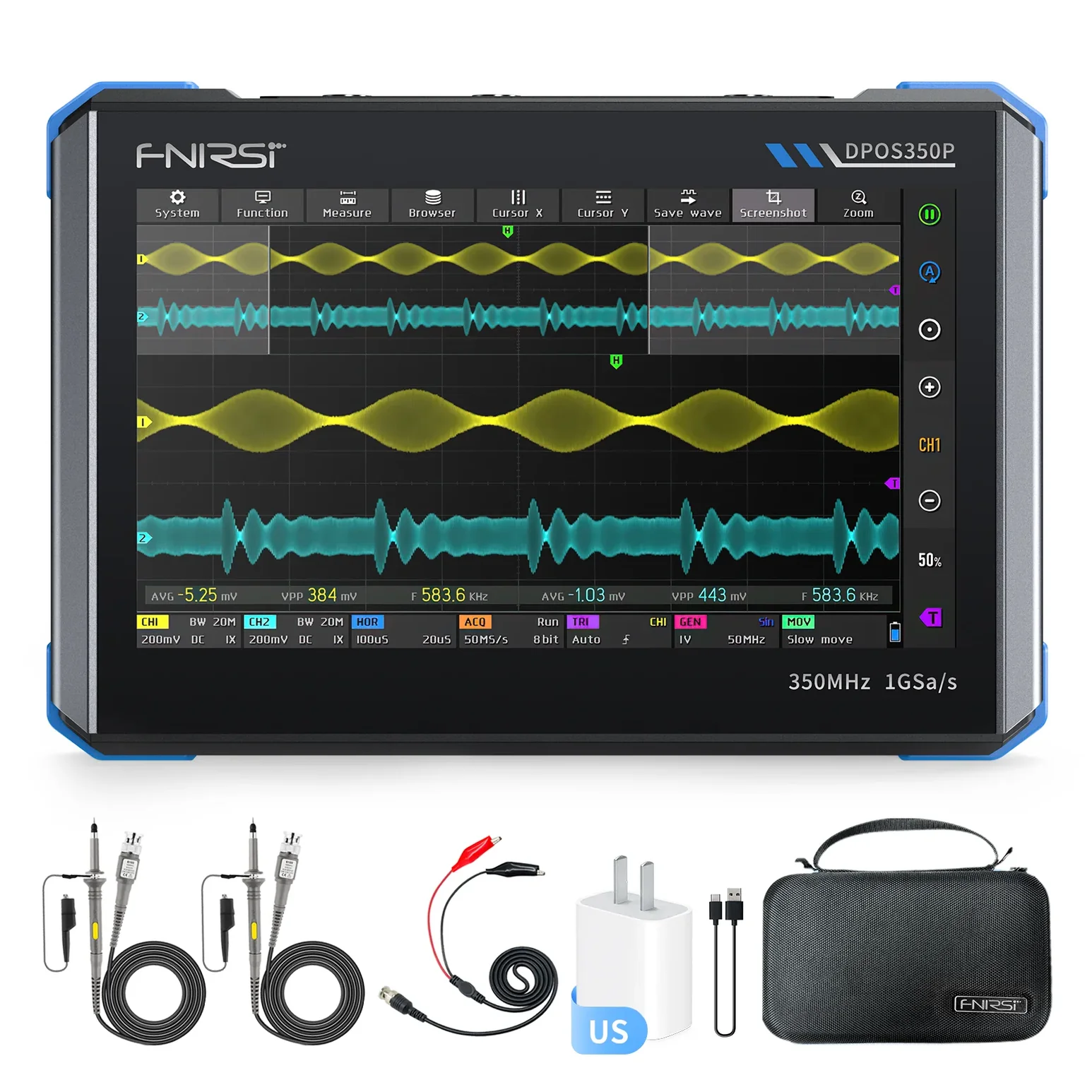

| Комплектация |
осциллограф FNIRSI DPOS350P – 1 шт датчик 350 МГц – 2 шт зарядное устройство – 1 шт USB-кабель – 1 шт провода типа "крокодил" – 1 шт руководство пользователя – 1 шт |
Характеристики
Производитель
Shenzhen FNIRSI Technology Co., Ltd., Room 409, Block B, Taogindi Building, Dalang Street, Longhua District, Shenzhen, China
Бренд
FNIRSI
Вес
1 штука весит 1,5 килограмма.
Тип товара
Осциллограф
Гарантия
1 год
Тип прибора
Цифровой
Количество цифровых каналов
2
Полоса пропускания, МГц
350
Конструкция прибора
Портативный
Частота дискретизации
1000 Мвыб/с
Генератор, доп. функция
Да
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
