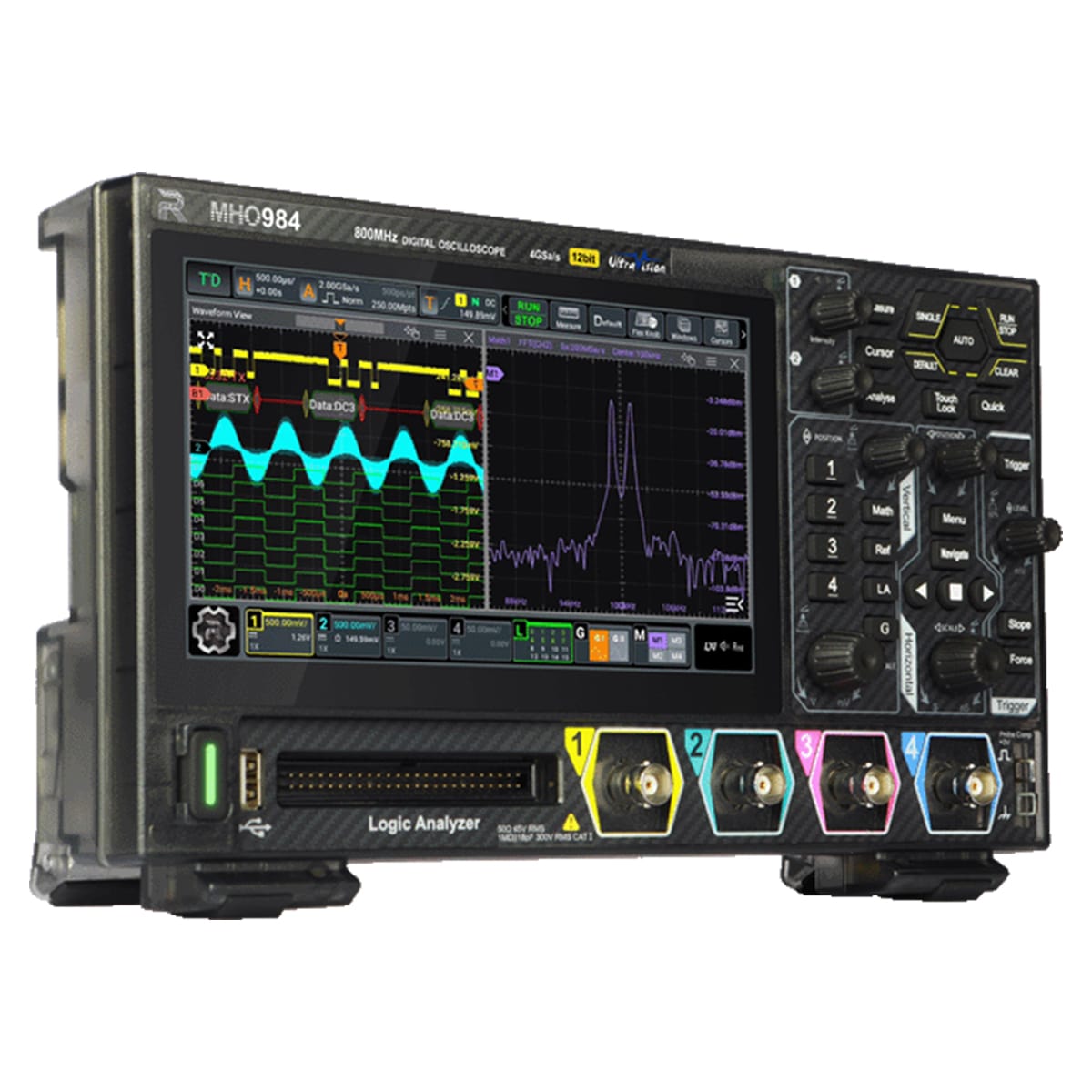

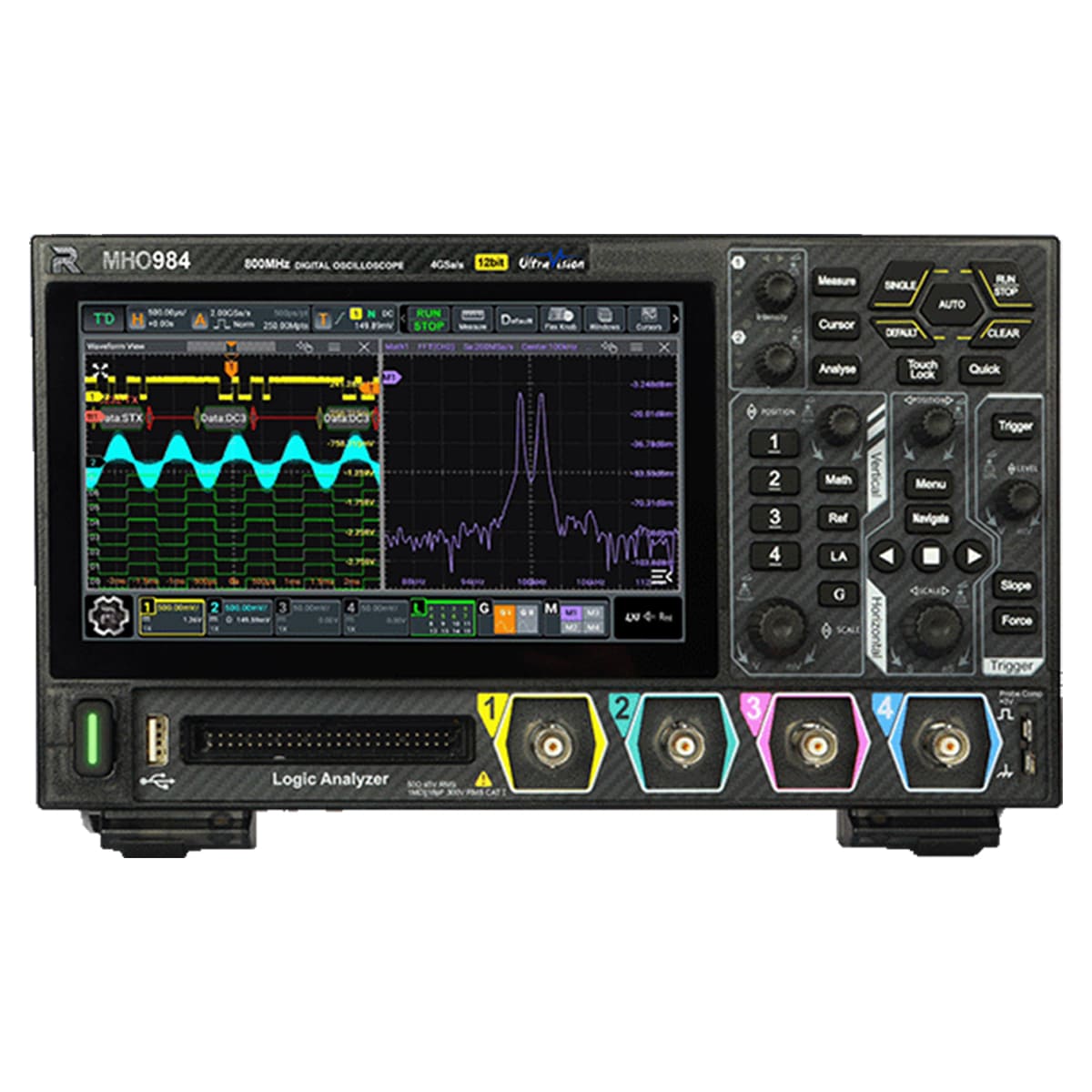

Осциллограф RIGOL MHO98 — флагманская модель серии MHO900, сочетающая полосу пропускания до 1 ГГц, 12-битное вертикальное разрешение и глубокую память до 500 Мп отсчетов в компактном корпусе.
Благодаря скорости захвата 1 000 000 осциллограмм в секунду и низкому уровню внутреннего шума прибор обеспечивает высокую детализацию даже слабых и кратковременных сигналов. Это делает цифровой осциллограф отличным выбором для разработчиков высокоскоростной цифровой электроники, радиосистем 5G/6G и встраиваемых платформ.
Ключевые преимущества
- Полоса пропускания до 1 ГГц в одноканальном режиме.
- 12-битный АЦП — более высокий динамический диапазон по сравнению с 8-битными моделями.
- Глубина памяти до 500 Мп отсчетов для захвата длительных последовательностей без потери деталей.
- Скорость захвата до 1 000 000 осциллограмм/с.
- 4 аналоговых канала и 16 цифровых каналов для анализа гибридных систем.
- Встроенный двухканальный генератор AFG до 100 МГц с поддержкой Bode-анализа.
- 7-дюймовый сенсорный экран с разрешением 1024 × 600 и поддержкой жестов.
Преимущество 12-битной архитектуры
12-битный аналого-цифровой преобразователь позволяет уверенно различать сигналы амплитудой менее 1 мВ на фоне помех. Это особенно важно при отладке прецизионных усилителей, АЦП, датчиков и высокоскоростных интерфейсов, где даже небольшие отклонения могут влиять на качество передачи данных.
Интеллектуальный анализ для ускорения разработки
RIGOL MHO98 поддерживает автоматическую декодировку I²C, SPI, UART, CAN FD, LIN, FlexRay, MIL-STD-1553B и других промышленных протоколов.
Встроенный анализатор шин отображает данные в виде таблицы, что избавляет от необходимости ручной расшифровки. Функция поиска и навигации по осциллограмме помогает быстро находить аномалии: перепады, импульсы и ошибки CRC.
Готовность к автоматизации и интеграции

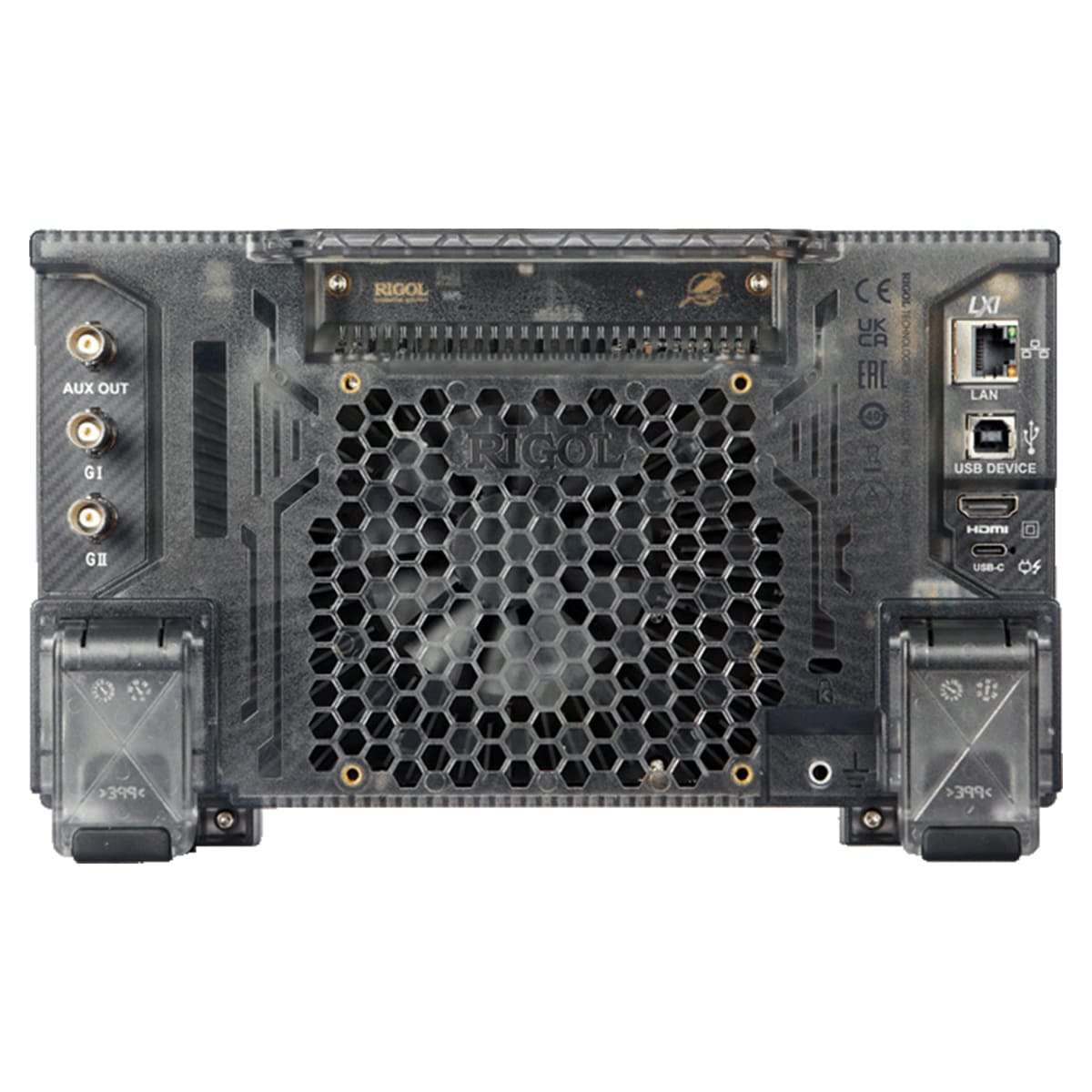

Прибор оснащен интерфейсами USB 2.0, LAN (LXI-C), HDMI и поддерживает веб-управление через браузер.
Все функции доступны через SCPI-команды, что обеспечивает совместимость с LabVIEW, MATLAB, Python и другими средами автоматизации. Встроенный 4-разрядный цифровой вольтметр и 6-разрядный частотомер расширяют функциональность без необходимости подключения внешних устройств.
