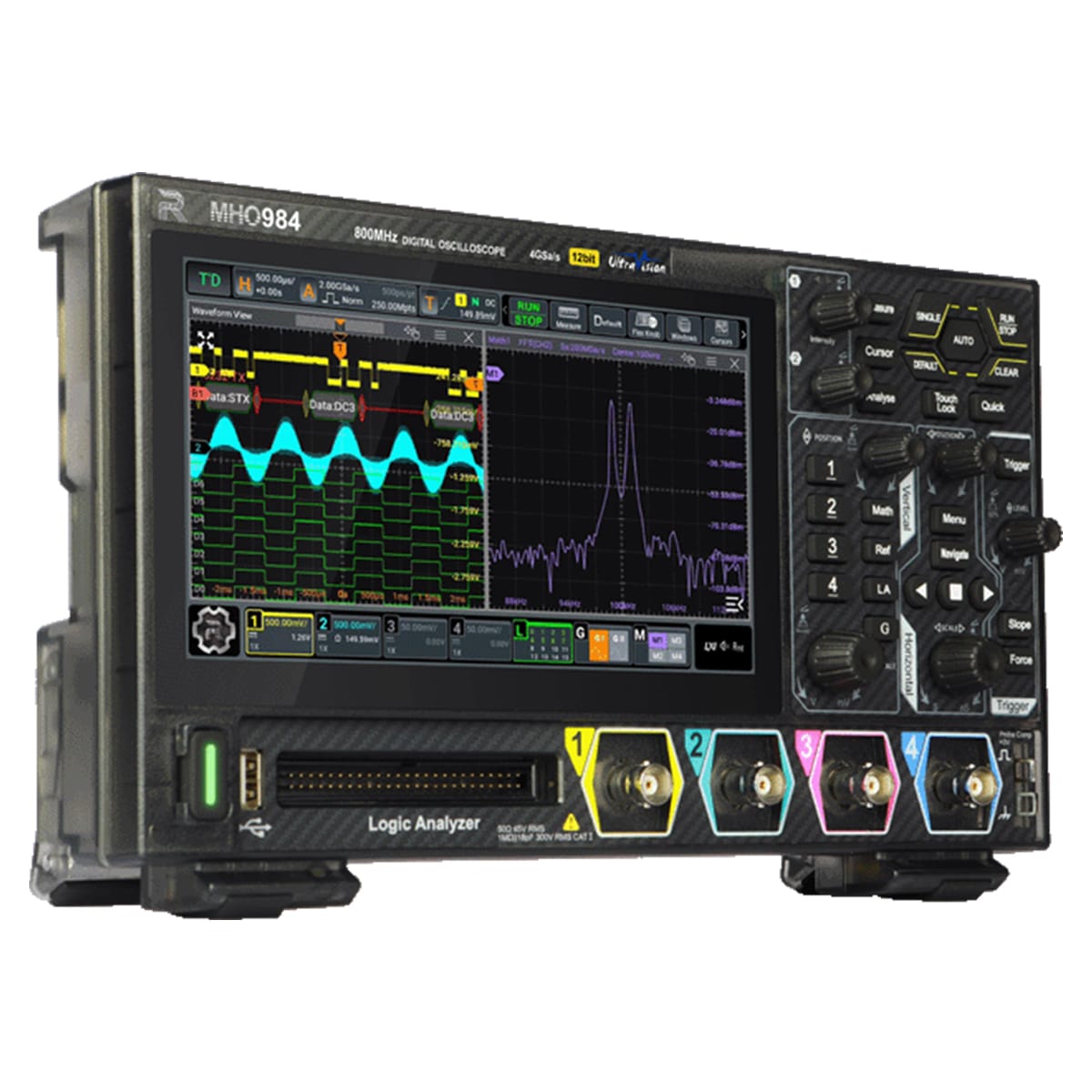

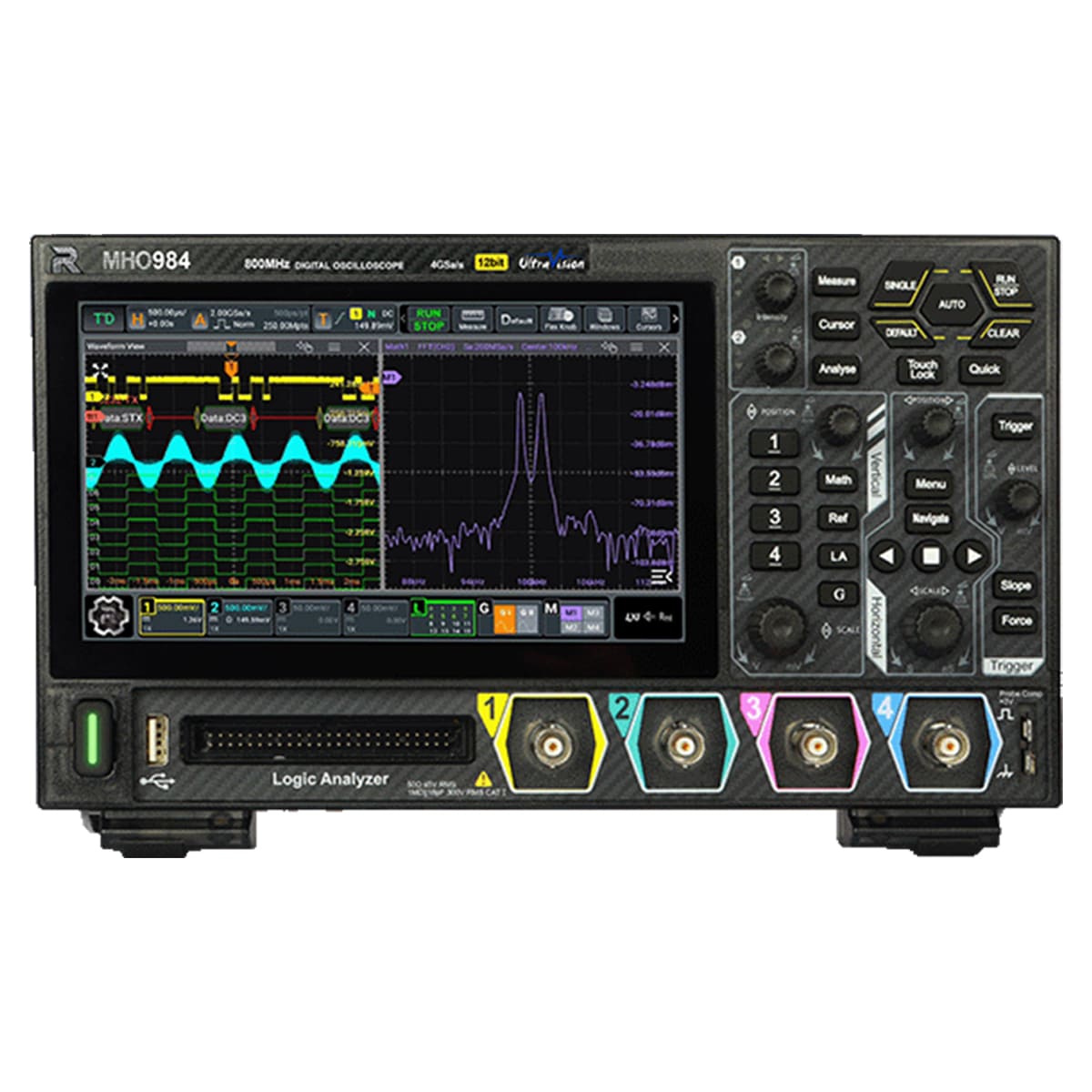

Осциллограф RIGOL MHO984 — это высокопроизводительная модель с полосой пропускания 800 МГц, разработанная для анализа высокоскоростных цифровых интерфейсов, импульсных источников питания и радиочастотных систем.
Благодаря 12-битному АЦП, памяти 100 Мп отсчетов и скорости захвата 1 000 000 осциллограмм в секунду прибор обеспечивает точную визуализацию даже фронтов длительностью в сотни пикосекунд.
Ключевые преимущества
- Полоса пропускания 800 МГц в 1- и 2-канальном режимах, 400 МГц в 4-канальном режиме.
- 12-битный АЦП — низкий уровень шума и высокая вертикальная точность.
- Память 100 Мп отсчетов и скорость захвата 1 млн осциллограмм/с.
- 4 аналоговых и 16 цифровых каналов для анализа гибридных систем.
- Встроенный AFG до 100 МГц с поддержкой Bode-анализа.
- Поддержка декодирования CAN FD, FlexRay, MIL-STD-1553B, I²C, SPI, UART.
- Сенсорный экран 7" с поддержкой жестов, веб-управление и SCPI-совместимость.
Интеграция в автоматизированные системы

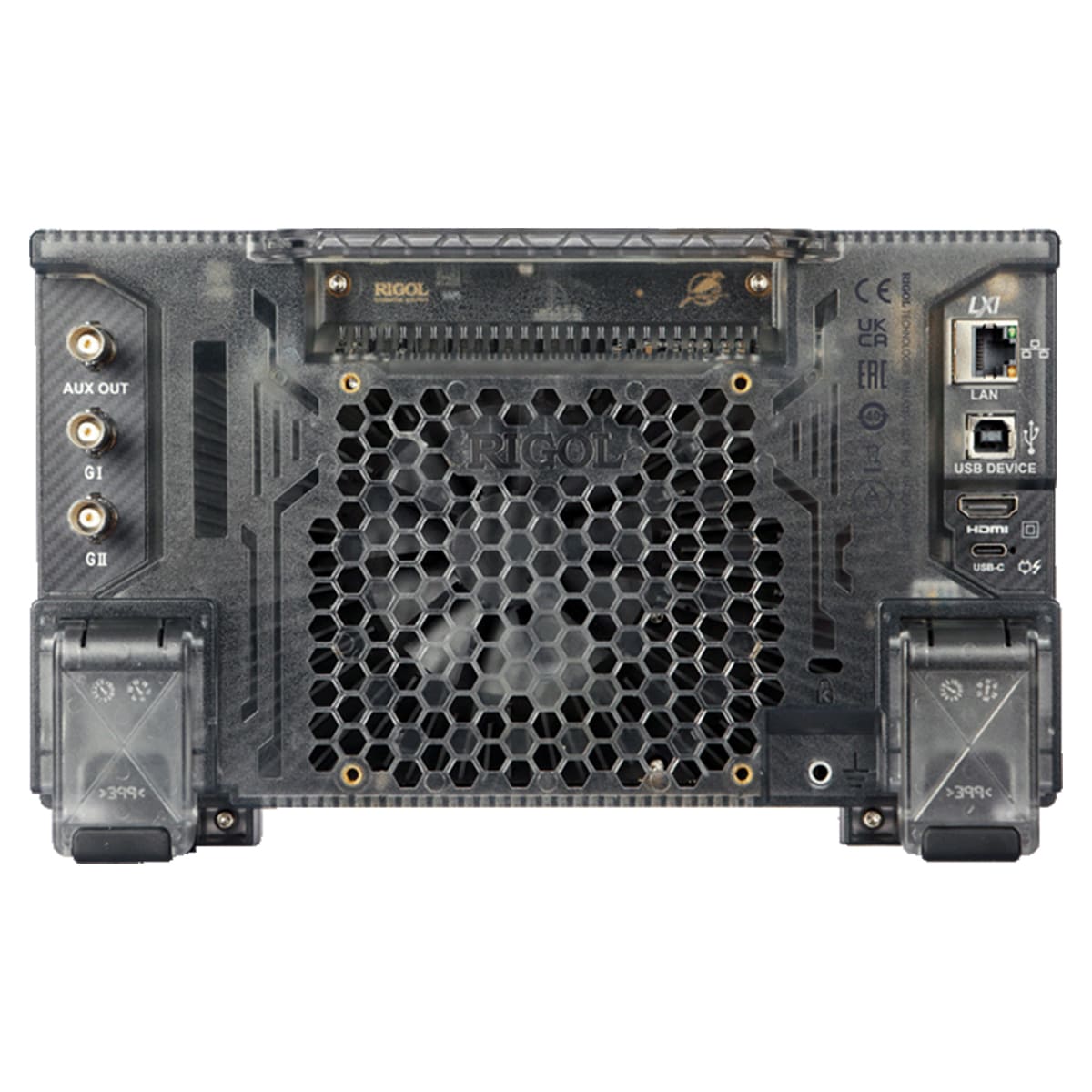

Интерфейсы LAN и USB позволяют управлять цифровым осциллографом с ПК или встраивать его в измерительный стенд. Функция веб-управления обеспечивает доступ через браузер без установки дополнительного программного обеспечения.
Все измерения можно экспортировать в форматы CSV, PNG и BMP или сохранять во внутреннюю память объемом 32 ГБ.
Применение в современных отраслях
RIGOL MHO984 хорошо подходит для решения широкого круга задач:
- отладка PCIe, USB 3.x, HDMI, Ethernet и других скоростных интерфейсов;
- анализ импульсных преобразователей и силовой электроники;
- диагностика автомобильных шин CAN FD и FlexRay, а также бортовых систем MIL-STD-1553B.
Благодаря 12-битной архитектуре прибор точно воспроизводит форму сигнала даже при минимальной амплитуде, что особенно важно при измерении ошибки векторной модуляции (EVM) или джиттера.
