Динамометр ЭД-100/2-2РМ — предназначен для измерений статических сил растяжения и сжатия в кабельных линиях, статического и динамического усилия натяжения в проводе СИП при его раскатке и креплении на опорах ВЛИ, при регулировке стрелы провеса.
Технические характеристики:
- Максимальная нагрузка: 100кН
- 2 класс точности (погрешность ±0,45%)
Основные особенности прибора:

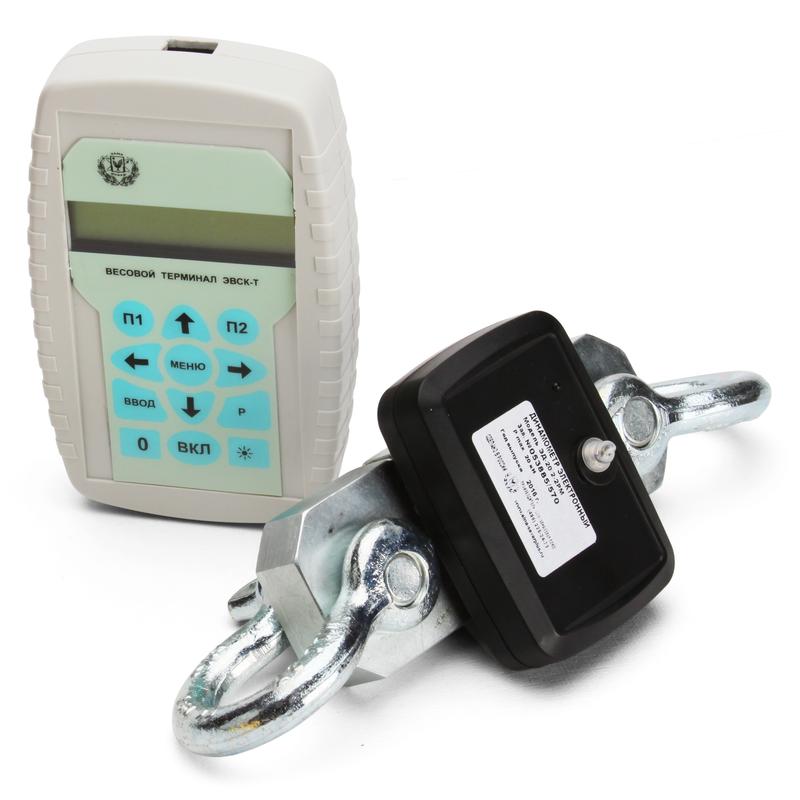

- Прибор состоит из силового блока, электронного терминала с ЖК-дисплеем и зарядного устройства
- Управление при помощи электронного терминала на расстоянии до 50 м
- При достижении верхних и нижних пределов раздается звуковой сигнал.
- Функция запоминания позволяет сохранять показания максимально приложенного усилия.
- При проведении работ по протяжке кабеля, обычно устанавливается между удерживающей стропой и тяговым механизмом (кабельной лебедкой) для контроля прилагаемого тягового усилия на кабель.
- Прибор можно использовать в качестве крановых весов.
- Госреестр СИ РФ: 88055-23. Приборы идут с первичной поверкой (до 1000 кН включительно) (запись в АРШИН)
Принцип работы:
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в терминал для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно динамометры состоят из датчика силоизмерительного тензорезисторного и терминала. Датчик состоит из упругого элемента, соединённого с деталями силовведения, которые обеспечивают условия монтажа динамометра и модуля ЭЛ-06, представляющего собой блок питания, совмещённый с приемно-передающим модулем. Передача сигнала терминалу осуществляется по радиоканалу.
Настройка режимов работы и функций силового датчика производится на предприятии – изготовителе. Конкретному типу и экземпляру соответствуют определенные техническими условиями функции и их индивидуальные значения
Комплект поставки:
- Силовой блок
- Электронный терминал с ЖК дисплеем
- Зарядное устройство
- Паспорт
