Производителем устройства является известная компания CEM, подробное описание, ссылка на сайт производителя и инструкция по эксплуатации доступна по адресу: www.stratos.pl/strony/19374.htm

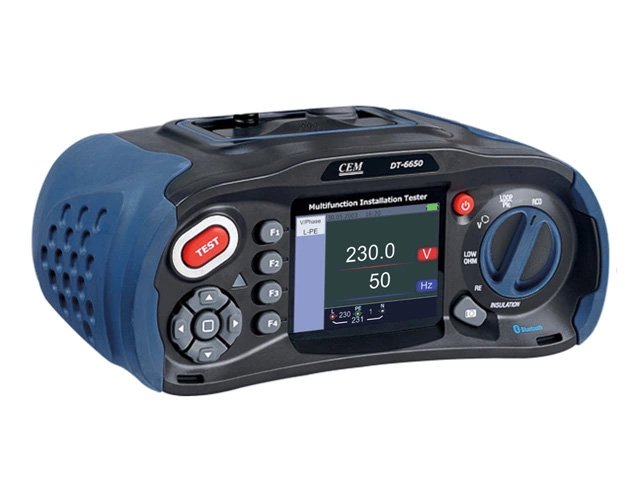

Предлагаемое устройство является сложным тестер-анализатор параметров электрических сетей. Устройство позволяет:
- Измерение сопротивления изоляции (с устанавливаемым порогом тревоги и отображаемым напряжением теста)
- Измерение сопротивления заземления (метод trzypolową)
- Измерение малого сопротивления (функция miliomomierza с устанавливаемым порогом тревоги и отображением тока тест)
- Проверка правильности проводки розетки 3-проводные (сигнализация отсутствия PE и замены местами L и N)
- Измерение напряжения переменного тока AC (TrueRMS)
- Измерение частоты, фазового напряжения L-N, напряжения нейтрального L-PE и напряжения N-PE
- Определение направления вращения фаз
- Измерение полного сопротивления петли короткого замыкания и ожидаемого тока короткого замыкания на землю (значения для L-PE, L-N, и свободного тока короткого замыкания PFC/PSC)
- Тестирование безопасности устройство защитного отключения тока УЗО (измерение времени срабатывания и тока срабатывания при настраиваемого типа выключателя)
Устройство имеет многофункциональный цветной 3.5" ЖК-экран с функциями zależącymi от текущих параметров измерения (при нажатии на кнопку Help, на экране появляется схема соединений для данного измерения):
| Изоляция | ||||||
|---|---|---|---|---|---|---|
| Напряжение терминала I | Диапазон | Макс.шаг | Точность | Тестовый ток | Ток короткого замыкания | |
| 125V (0% ~ +10) | 0,125~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 125 кoм | ≤1 мA | |
| 250V (0% ~ +10) | 0,250~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 250 кoм | ≤1 мA | |
| 500V (0% ~ +10) | 0,500~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 500 кoм | ≤1 мA | |
| 1000V (0% ~+10) | 1,000~4000 Мoм | 0,001 Мoм | ±(3%+8) | 1 мA при нагрузке 1 Мoм | ≤1 мA | |
| Низкоомные значения | |||||
|---|---|---|---|---|---|
| Диапазон | Шаг | Точность | Макс.напряжение открытой цепи | Защита от перегрузок | |
| 40,00 oм | 0,01 oм | ±(1.2%+3) | 5,8 V | 250 V дейст. напряжения | |
| 400,0 oм | 0,1 oм | 5,8 V | |||
| Продолжительность сигнала | |||||
|---|---|---|---|---|---|
| Диапазон | Шаг | Операционное сопротивление | Макс.напряжение открытой цепи | Защита от перегрузок | |
| Контроллер | 0,01 oм | Сопротивление≤35 oм | 5,8 V | 250 V дейст. напряжения | |
| Ток короткого замыкания | ≥200 мA | ||||
| Сопротивление контура | |||
|---|---|---|---|
| L-PE (Hi-Amp) | |||
| Диапазон | Макс.шаг | Точность | |
| 0,00~1999 ом | 0,01 ом | ±(5% от показания +5 знаков) | |
| L-PE (без размыкания): Ток измерения: 2,0 A / Диапазон исп.напряжения: 195 V пер. тока ~260 V пер. тока (56,60 Гц) | |||
| Диапазон | Шаг | Точность | |
| 0,00~1999 Ω | 0,01 ом | ±(5% от показания+5 знаков) | |
| L-N: Ток измерения: 2.0 A / Диапазон исп.напряжения: 195 V пер. тока ~260 V пер. тока (56,60 Гц) | |||
| Диапазон | Макс.шаг | Точность | |
| 0,00~1999 Ω | 0,01 ом | ±(5% от показания +5 знаков) | |
| L-L: Ток измерения: 2.0 A / Диапазон исп. напряжения:195 V пер. тока ~260 V пер. тока (56,60 Гц) / Rcd (BSEN 61557-6) / ном.мощность УЗО(I_n): 10 мA, 30 мA, 100 мA, 300 мA, 500 мA и 1 A / Ток измерения:x1/2, x1, x2 и x5 | |||
| Диапазон | Макс.шаг | Точность | |
| 0,00~1999 ом | 0,01 ом | ±(5% от показания +5 знаков) | |
| Точность при испытательном токе: Форма исп. тока: синусоида (пер. ток), форма импульса (пост. ток) / УЗО: общ. (Г без задержки), изб. (S-замедление) / Начальная полярность исп. тока: 0o,180o / Напряжение: 100 V пер. тока - 260 V пер. тока (50 Гц, 60 Гц) / Точность тайминга УЗО: ±(1% от показаний + 5 знаков) / Разрешение тайминга УЗО: 1 мс | |||
| Испытательный ток | Точность | ||
| x1/2, x1, x2, x5 | -1,5%~ -9% | ||
| Напряжение и частота | |||
| Диапазон измерений / пер. - пост. ток | Разрешение | Точность | |
| 50-500 V/(45-400 Гц) | 1V | ±(1% от пок. +2 знака) | |
| Габариты (ВxШxГ) | 220 мм x 96.5 мм x 60,5 мм | ||
| Вес | 631 г | ||
Характеристики
Производитель
SHENZHEN EVERBEST MACHINERY INDUSTRY CO.,LTD Китай, г. Шеньджень, провинция Гуандун, (19th Building, 5th Region, Baiwangxin Industry Park)
Бренд
CEM
Вес
1 штука весит 1,262 килограмма.
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
