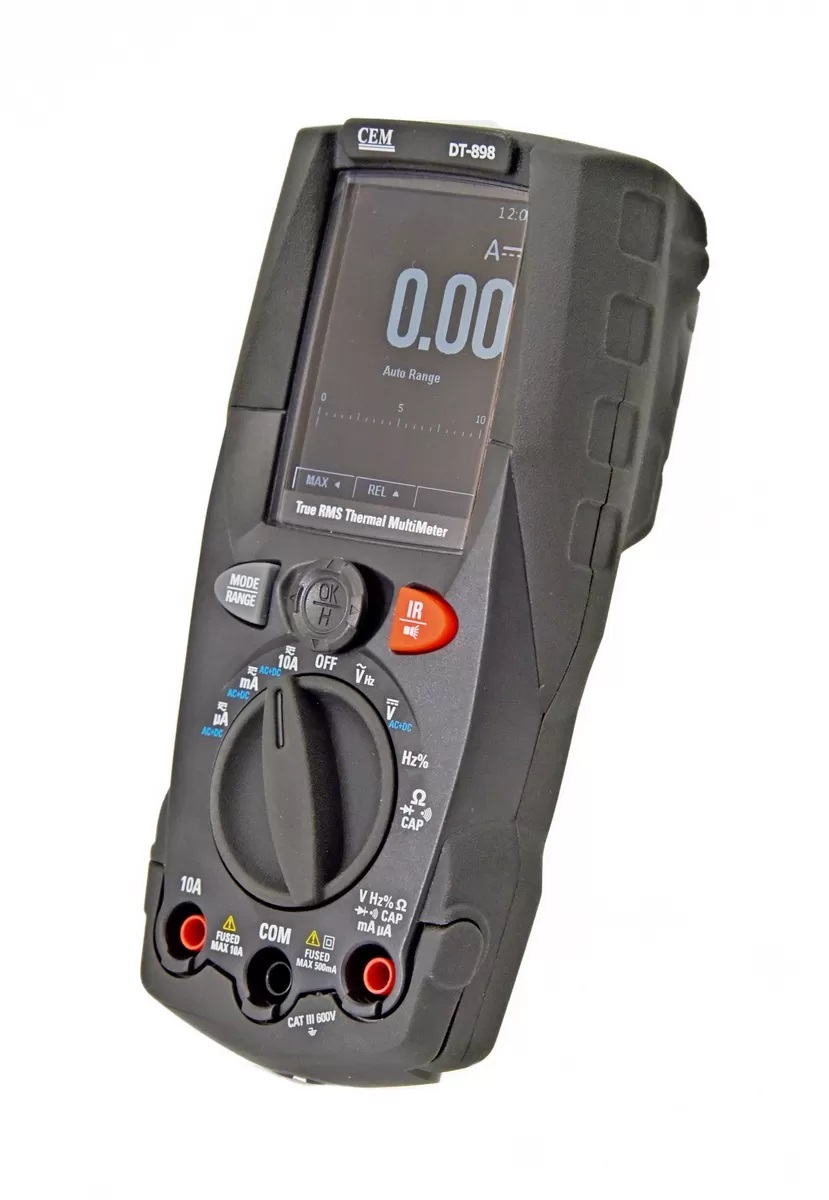

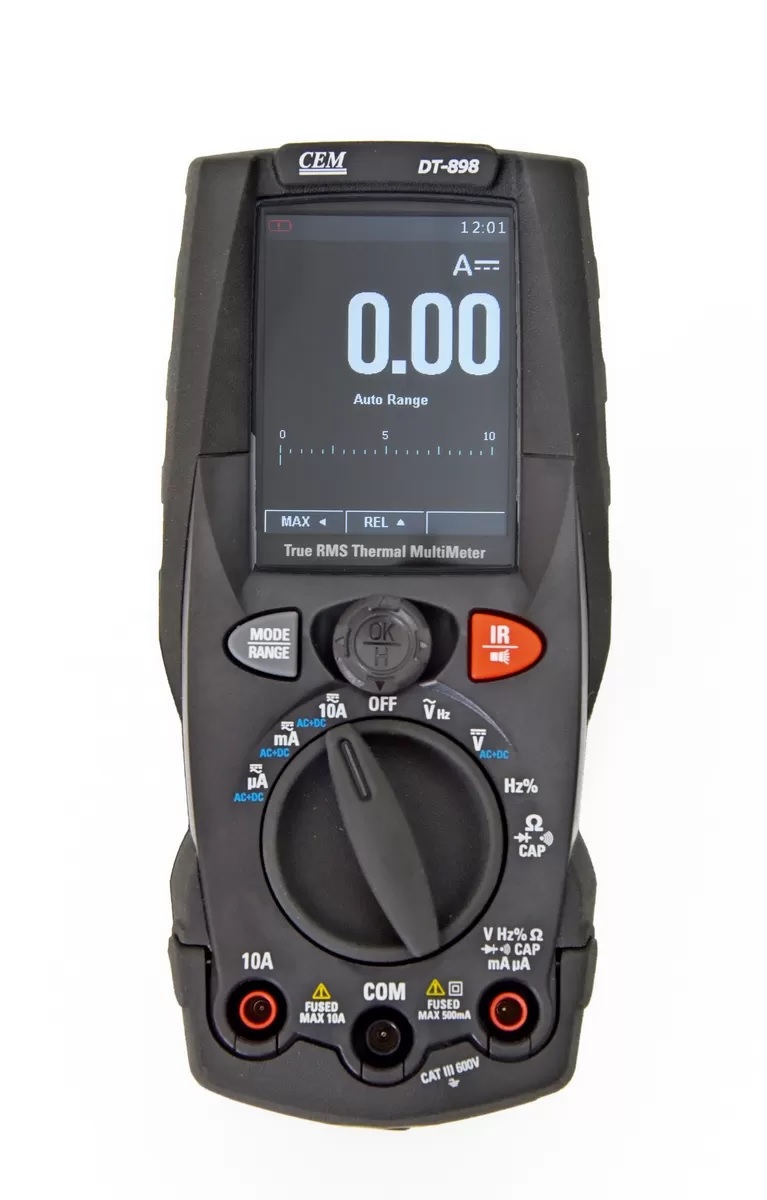

DT-898 Профессиональный, промышленный цифровой мультиметр TRMS с встроенным тепловизором оснащен цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим прибором, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.
ОСОБЕННОСТИ: ТЕПЛОВИЗОРА CEM МОДЕЛИ DT-898
• 2.4'' TFT цветной ЖК-дисплей с 4000 отчетов
• Встроенный тепловизор с прицельным указанием максимального, минимального и среднего значений
• Быстрая смена кадров тепловизора на частоте 50Гц
• Измерение постоянного напряжения
• Измерение переменного напряжения, напряжения AC+DC TRMS
• Измерение постоянного тока
• Измерение переменного тока, тока AC+DC TRMS
• Проверка сопротивления и контроль на обрыв
• Тест целостности диодов
• Измерение емкости конденсаторов
• Измерение частоты
• Измерение коэффициента заполнения
• Режим светодиодного фонарика
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ тепловизора CEM DT-898:
| Поле обзора (FOV) / минимальное фокусное расстояние | 21° x 21°/ 0.,5м |
| Пространственное разрешение (IFOV) | 4,53мрад |
| ИК детектор (разрешение) | 80 × 80 пикселей |
| Температурная чувствительность /NETD | < 0,1°C при +30°C (+86°F) / 100 мК |
| Частота обновления кадров | 50Гц |
| Фокусировка | Фиксированная |
| Фокусное расстояние | 7,5мм |
| Матрица видеопреобразователя (FPA)/ спектральный диапазон | Неохлаждаемый микроболомер / 8–14 мкм |
| Температурный диапазон объекта | –20°C до +260°C (–4°F до +500°F) |
| Погрешность | ±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C). |
Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR
• Постоянное напряжение
| Диапазон | Разрешение | Точность | Входное сопротивление | Защита от перенапряжения |
| 400,0мВ | 0,1мВ | ±(0,09% показания + 5) |
>10МОм |
1000В DC/AC rms |
| 4,000В | 0,001В | |||
| 40,00В | 0,01В | |||
| 400,0В | 0,1В | ±(0,2% показания + 5) | ||
| 1000В | 1В |
• Переменное напряжение TRMS
| Диапазон | Разрешение | Точность (*) | Защита от перенапряжения | |
| (50÷60Гц) | (61гЦ÷1кГц) | |||
| 4,000В | 0,001В |
±(0,8% показания +5) |
±(2,4% показания+5) |
1000В DC/AC rms |
| 40,00В | 0,01В | |||
| 400,0В | 0,1В | |||
| 1000В | 1В | |||
(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс
• Напряжение AC+ DC TRMS
| Диапазон | Разрешение | Точность (50Гц÷1кГц) | Входное сопротивление | Защита от перенапряжения |
| 4,000В | 0,001В |
±(2,4% показания +20) |
>10МОм |
1000В DC/AC rms |
| 40,00В | 0,01В | |||
| 400,0В | 0,1В | |||
| 1000В | 1В |
• Постоянный ток
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 400,0мкА | 0,1мкА |
±(0,9% показания + 5) | Быстродействующий предохранитель |
| 4000мкА | 1мкА | ||
| 40,00мА | 0,01мА | ||
| 400,0мА | 0,1мA | ±(0,9% показания + 8) | |
| 10,00А | 0,01A | ±(1,5% показания + 8) | Быстродействующий предохранитель 10A/1000В |
• Переменный ток TRMS
Диапазон | Разрешение | Точность (*) (50Гц÷1кГц) | Защита от перенапряжения |
| 400,0мкA | 0,1мкA |
±(1,2% показания + 5) |
Быстродействующий предохранитель |
| 4000мкA | 1мкA | ||
| 40,00мA | 0,01мA | ||
| 400,0мA | 0,1мA | ||
| 10,00A | 0,01A | ±(1,5% показания + 5) | Быстродействующий предохранитель 10A/1000В |
(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)
• Контроль целостности диодов
| Функция | Тестовый ток | Макс. напряжение разомкнутой цепи |
| <1,5мA | 3,3В DC |
• Измерение сопротивления и контроль на обрыв
| Диапазон | Разрешение | Точность | Зуммер | Защита от перенапряжения |
| 400,0Ом | 0,1Ом | ±(0,5% показания + 10) |
>50Ом |
1000В DC/AC rms |
| 4,000кОм | 0,001кОм |
±(0,5% показания + 5) | ||
| 40,00кОм | 0,01кОм | |||
| 400,0кОм | 0,1кОм | |||
| 4,000МОм | 0,001МОм | |||
| 40,00МОм | 0,01МОм | ±(2,5% показания + 10) |
• Частота (электронная)
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00Гц÷10кГц | 0,01Гц÷0,001кГц | ±(0,5%показания) | 1000В DC/AC rms |
Чувствительность: 2В rms
• Частота (электронная)
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00Гц | 0,01Гц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 400,0Гц | 0,1Гц | ||
| 4,000кГц | 0,001кГц | ||
| 40,00кГц | 0,01кГц | ||
| 400,0кГц | 0,1кГц | ||
| 4,000МГц | 0,001МГц | ||
| 10,00МГц | 0,01МГц |
Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц; >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц
• Коэффициент заполнения
| Диапазон | Разрешение | Точность |
| 5,0÷95,0% | 0,1% | ±(1,2% показания + 2) |
Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)
• Емкость
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00нФ | 0,01нФ | ±(1,5% показания + 20) |
1000В DC/AC rms |
| 400,0нФ | 0,1нФ | ±(1,2% показания + 8) | |
| 4,000мкФ | 0,001мкФ | ±(1,5% показания + 8) | |
| 40,00мкФ | 0,01мкФ | ±(1,2% показания + 8) | |
| 400,0мкФ | 0,1мкФ | ±(1,5% показания + 8) | |
| 4000мкФ | 1мкФ | ±(2,5% показания + 20) |
• Справочные стандарты
Безопасность: IEC/EN61010-1
ЭМС: IEC/EN 61326-1
Изоляция: двойная
Уровень загрязнения: 2
Категория перенапряжения: CAT IV 600В, CAT III 1000В Макс. рабочая высота: 2000м (6562футов)
• Основные характеристики
Механические характеристики
Размер (Д x Ш x В): 175 x 85 x 55мм (7 x 3 x 2дюйма) Вес (вкл. элемент питания): 540г
• Электропитание
Тип батареи: аккумуляторная 1x7,4В Li-ION, 2300мАч
Зарядное устройство: 100/240В AC, 50/60Гц, 10В DC, 1A Индикатор низкого заряда: символ на дисплее
Автоматическое выключение: через 15÷60 мин бездействия
(отключается)
Предохранители: F10A/1000В, 10 x 38мм (вход 10A) F800мA/1000В, 6 x 32мм (вход мA мкA)
• Дисплей
Преобразование: TRMS
Характеристики: цветной TFT, 6000 точек со шкалой
Частота отсчетов: 3 раза/сек
7.2.Условия окружающей среды
Условия эксплуатации
Нормальная температура: 18°C ÷ 28°C (64°F ÷ 82°F) Рабочая температура: 5°C ÷ 40°C (41°F ÷ 104°F) Допустимая влажность: <80%HR
Температура хранения: -20° ÷ 60°C (-4°F ÷ 140°F) Влажность при хранении: <80%HR

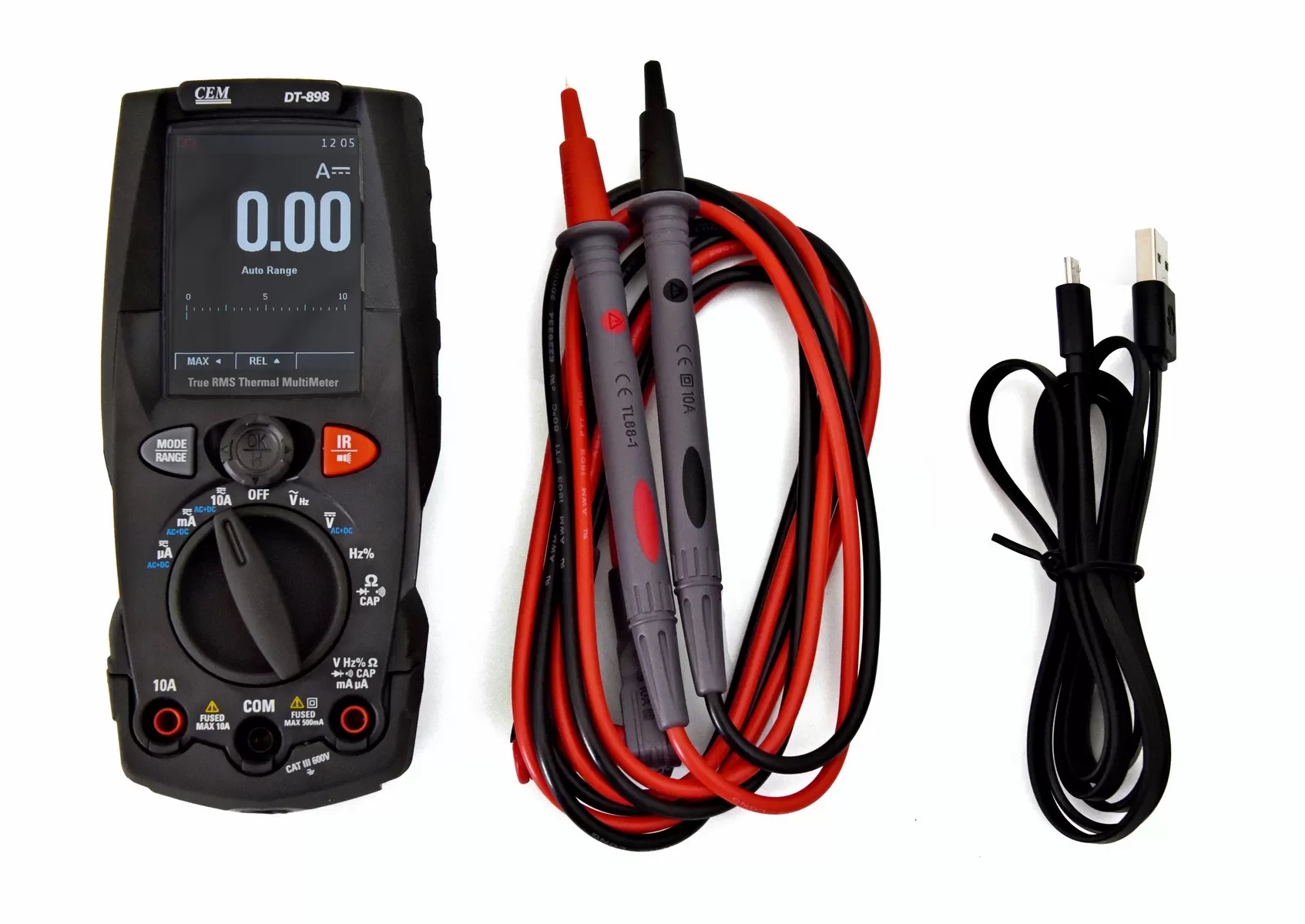

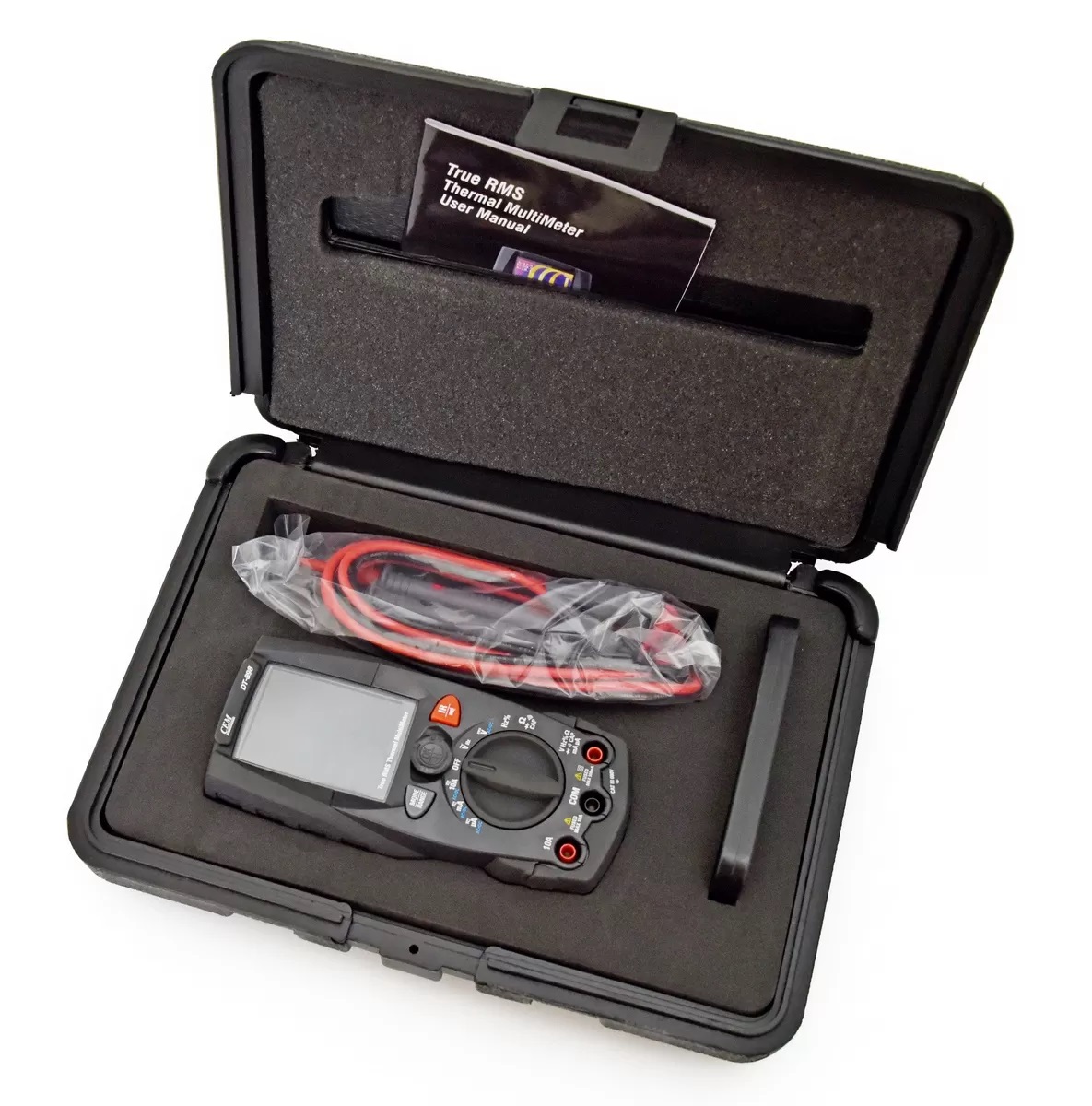

КОМПЛЕКТАЦИЯ
| CEM DT-898: | |
|---|---|
| технические характеристики тепловизора CEM DT-898: | |
| Поле обзора (FOV) / минимальное фокусное расстояние | 21° x 21°/ 0.,5м |
| Пространственное разрешение (IFOV) | 4,53мрад |
| ИК детектор (разрешение) | 80 × 80 пикселей |
| Температурная чувствительность /NETD | < 0,1°C при +30°C (+86°F) / 100 мК |
| Частота обновления кадров | 50Гц |
| Фокусировка | Фиксированная |
| Фокусное расстояние | 7,5мм |
| Матрица видеопреобразователя (FPA)/ спектральный диапазон | Неохлаждаемый микроболомер / 8–14 мкм |
| Температурный диапазон объекта | –20°C до +260°C (–4°F до +500°F) |
| Погрешность | ±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C). |
| Справочные стандарты | |
| Безопасность | IEC/EN61010-1 |
| ЭМС | IEC/EN 61326-1 |
| Изоляция | двойная |
| Уровень загрязнения | 2 |
| Категория перенапряжения | CAT IV 600В, CAT III 1000В |
| Макс. рабочая высота | 2000м (6562футов |
| Размер (Д x Ш x В) | 175 x 85 x 55мм (7 x 3 x 2дюйма) |
| Вес (вкл. элемент питания) | 540г |
| Тип батареи | аккумуляторная 1x7,4В Li-ION, 2300мАч |
| Зарядное устройство | 100/240В AC, 50/60Гц, 10В DC, 1A |
| Индикатор низкого заряда | символ на дисплее |
| Автоматическое выключение | через 15÷60 мин бездействия (отключается) |
| Дисплей | |
| Преобразование | TRMS |
| Характеристики | цветной TFT, 6000 точек со шкалой |
| Частота отсчетов | 3 раза/сек |
| Условия эксплуатации | |
| Нормальная температура | 18°C ÷ 28°C (64°F ÷ 82°F) |
| Рабочая температура | 5°C ÷ 40°C (41°F ÷ 104°F) |
| Допустимая влажность | <80%HR |
| Температура хранения | -20° ÷ 60°C (-4°F ÷ 140°F) |
| Влажность при хранении | <80%HR |
| Постоянное напряжение | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | Точность | Входное сопротивление | Защита от перенапряжения |
| 400,0мВ | 0,1мВ | ±(0,09% показания + 5) | >10МОм | 1000В DC/AC rms |
| 4,000В | 0,001В | ±(0,09% показания + 5) | >10МОм | 1000В DC/AC rms |
| 40,00В | 0,01В | ±(0,09% показания + 5) | >10МОм | 1000В DC/AC rms |
| 400,0В | 0,1В | ±(0,2% показания + 5) | >10МОм | 1000В DC/AC rms |
| 1000В | 1В | ±(0,2% показания + 5) | >10МОм | 1000В DC/AC rms |
| Переменное напряжение TRMS | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | Точность (50÷60Гц) | Точность (61гЦ÷1кГц) | Защита от перенапряжения |
| 4,000В | 0,001В | ±(0,8% показания +5) | ±(2,4% показания+5) | 1000В DC/AC rms |
| 40,00В | 0,01В | ±(0,8% показания +5) | ±(2,4% показания+5) | 1000В DC/AC rms |
| 400,0В | 0,1В | ±(0,8% показания +5) | ±(2,4% показания+5) | 1000В DC/AC rms |
| 1000В | 1В | ±(0,8% показания +5) | ±(2,4% показания+5) | 1000В DC/AC rms |
| Напряжение AC+ DC TRMS | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | Точность (50Гц÷1кГц) | Входное сопротивление | Защита от перенапряжения |
| 4,000В | 0,001В | ±(2,4% показания +20) | >10МОм | 1000В DC/AC rms |
| 40,00В | 0,01В | ±(2,4% показания +20) | >10МОм | 1000В DC/AC rms |
| 400,0В | 0,1В | ±(2,4% показания +20) | >10МОм | 1000В DC/AC rms |
| 1000В | 1В | ±(2,4% показания +20) | >10МОм | 1000В DC/AC rms |
| Постоянный ток | |||
|---|---|---|---|
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 400,0мкА | 0,1мкА | ±(0,9% показания + 5) | Быстродействующий предохранитель 800мА/1000В |
| 4000мкА | 1мкА | ±(0,9% показания + 5) | Быстродействующий предохранитель 800мА/1000В |
| 40,00мА | 0,01мА | ±(0,9% показания + 5) | Быстродействующий предохранитель 800мА/1000В |
| 400,0мА | 0,1мA | ±(0,9% показания + 8) | Быстродействующий предохранитель 800мА/1000В |
| 10,00А | 0,01A | ±(1,5% показания + 8) | Быстродействующий предохранитель 10A/1000В |
| Переменный ток TRMS | |||
|---|---|---|---|
| Диапазон | Разрешение | Точность (50Гц÷1кГц) | Защита от перенапряжения |
| 400,0мкA | 0,1мкA | ±(1,2% показания + 5) | Быстродействующий предохранитель 800мA/1000В |
| 4000мкA | 1мкA | ±(1,2% показания + 5) | Быстродействующий предохранитель 800мA/1000В |
| 40,00мA | 0,01мA | ±(1,2% показания + 5) | Быстродействующий предохранитель 800мA/1000В |
| 400,0мA | 0,1мA | ±(1,2% показания + 5) | Быстродействующий предохранитель 800мA/1000В |
| 10,00A | 0,01A | ±(1,5% показания + 5) | Быстродействующий предохранитель 10A/1000В |
| Контроль целостности диодов | |
|---|---|
| Тестовый ток | Макс. напряжение разомкнутой цепи |
| <1,5мA | 3,3В DC |
| Измерение сопротивления и контроль на обрыв | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | Точность | Зуммер | Защита от перенапряжения |
| 400,0Ом | 0,1Ом | ±(0,5% показания + 10) | >50Ом | 1000В DC/AC rms |
| 4,000кОм | 0,001кОм | ±(0,5% показания + 5) | >50Ом | 1000В DC/AC rms |
| 40,00кОм | 0,01кОм | ±(0,5% показания + 5) | >50Ом | 1000В DC/AC rms |
| 400,0кОм | 0,1кОм | ±(0,5% показания + 5) | >50Ом | 1000В DC/AC rms |
| 4,000МОм | 0,001МОм | ±(0,5% показания + 5) | >50Ом | 1000В DC/AC rms |
| 40,00МОм | 0,01МОм | ±(2,5% показания + 10) | >50Ом | 1000В DC/AC rms |
| Частота (электронная) | |||
|---|---|---|---|
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00Гц÷10кГц | 0,01Гц÷0,001кГц | ±(0,5%показания) | 1000В DC/AC rms |
Чувствительность: 2В rms
| Частота (электронная) | |||
|---|---|---|---|
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00Гц | 0,01Гц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 400,0Гц | 0,1Гц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 4,000кГц | 0,001кГц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 40,00кГц | 0,01кГц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 400,0кГц | 0,1кГц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 4,000МГц | 0,001МГц | ±(0,09% показания +5) | 1000В DC/AC rms |
| 10,00МГц | 0,01МГц | ±(0,09% показания +5) | 1000В DC/AC rms |
Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц; >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц
| Коэффициент заполнения | ||
|---|---|---|
| Диапазон | Разрешение | Точность |
| 5,0÷95,0% | 0,1% | ±(1,2% показания + 2) |
Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)
| Емкость | |||
|---|---|---|---|
| Диапазон | Разрешение | Точность | Защита от перенапряжения |
| 40,00нФ | 0,01нФ | ±(1,5% показания + 20) | 1000В DC/AC rms |
| 400,0нФ | 0,1нФ | ±(1,2% показания + 8) | 1000В DC/AC rms |
| 4,000мкФ | 0,001мкФ | ±(1,5% показания + 8) | 1000В DC/AC rms |
| 40,00мкФ | 0,01мкФ | ±(1,2% показания + 8) | 1000В DC/AC rms |
| 400,0мкФ | 0,1мкФ | ±(1,5% показания + 8) | 1000В DC/AC rms |
| 4000мкФ | 1мкФ | ±(2,5% показания + 20) | 1000В DC/AC rms |
