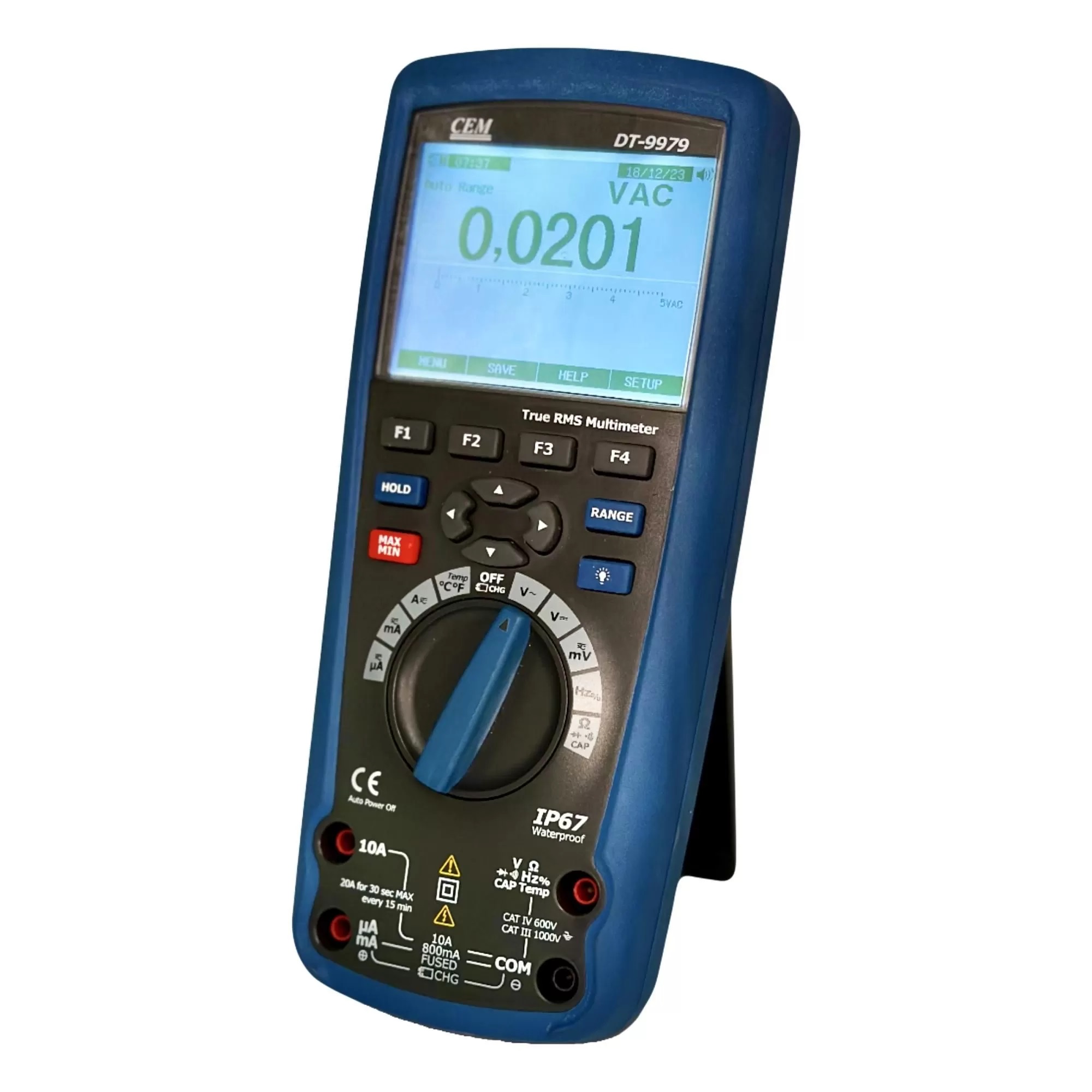

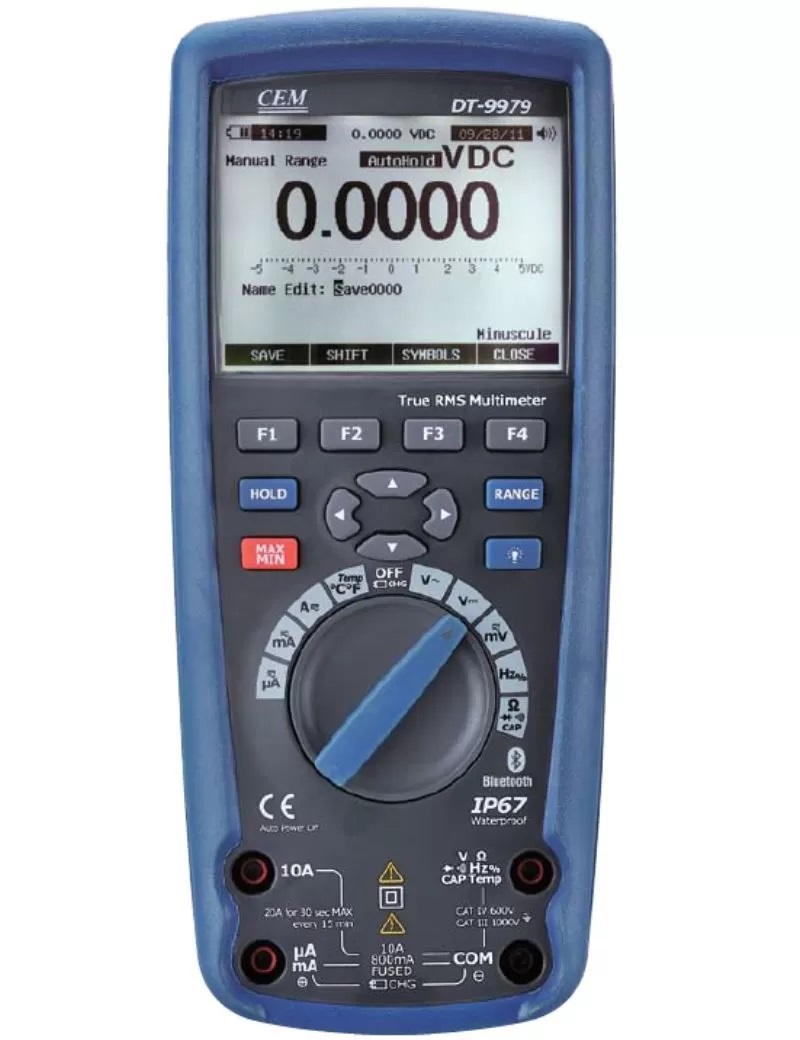

DT-9979 Мультиметр цифровой
Особенности: DT-9979 Мультиметр цифровой
• Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
• Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
• Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
• предназначены для использования как внутри помещений, так и снаружи
• Подсветка дисплея LCD
• Автоматическое отключение питания
Область применения: DT-9979 Мультиметр цифровой
• ЖКХ, в быту;
• Энергетика: диагностика электрических соединений;
• радиоэлектроника и диагностика электрических приборов
Мультиметры измеряют среднеквадратичное значение переменного напряжения и тока – True RMS и имеют 10000 ячеек памяти для хранения результатов измерений.
Передача результатов на PC и смартфон по Bluetooth, Meterbox (приложение для Android)
Особенности:
- Защита от перегрузок IEC 61010 CAT IV 600V, CAT III 1000V
- Защита входов до 1000В на всех диапазонах
- Предохранитель 10А/1000В и 0.5А/1000В на всех токовых диапазонах
- Степень защиты IP67
- Измерение среднеквадратичных значений True RMS
- Определение максимальных, минимальных и средних значений MAX/MIN/AVG
- Удержание показаний DATA HOLD
- Память 10000 значений
- Регистратор данных до 200 часов
- Временные метки
- Именование и сохранение результатов
- Построение графиков и анализ результатов
- Относительные измерения REL
- Навигационные клавиши
- Подсветка дисплея

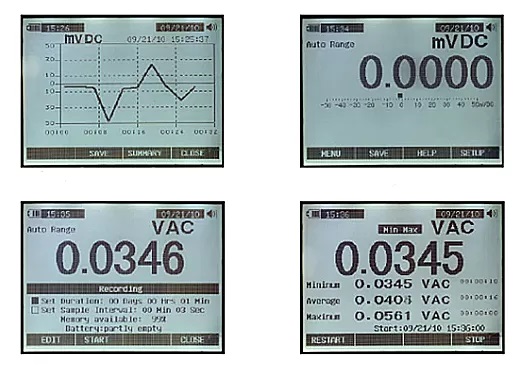

- Многострочный графический дисплей позволяет отображать несколько результатов измерения
- Графическая шкала
- Автовыключение
- Фиксация пиковых значений PEAK
- Петлевой ток: 4 – 20мА
- Диодный тест, прозвонка цепей
- Bluetooth интерфейс
- Бесконтактный детектор напряжения
Технические характеристики:
- Разрядность шкалы 50 000 отсчетов
- Постоянное напряжение: 1000В: ±0.025%
- Переменное напряжение: 1000В: ±0.3%
- Постоянный ток: 10A: ±0.1%
- Переменный ток: 10A: ±0.6%
- Сопротивление: 50MΩ: ±0.05%
- Коэффициент заполнения: 99.9%: ±1.2%
- Частота: 10MГц: ±0.01%
- Емкость: 10мФ: ±2.0%
- Температура: 1000°С: ±3.0%
- Петлевой ток: 4 – 20мА
- Размеры: 210 х 95 х 60 мм
- Вес: 676 г
| Параметр | Значение | ||
| Соответствие стандартам МЭК | IEC 61010-1:2001, IEC 61010-031:2002 | ||
| Категория прибора | CATIV 600V, CATIII 1000V | ||
| Защита входов по напряжению | до ≅1000В (действующее значение) | ||
| Защита входов по току | • вход μA/mА: 0,5А/1000В | ||
| Входной импеданс (вход V), МОм | 10 | ||
| Частота переменного тока, Гц | 50...100 000 | ||
| Изоляция | двойная, водоустойчивая | ||
| Степень защиты корпуса | IP67 | ||
| Цифровые индикаторы | 5-разрядные (основной и 3 дополнительных) | ||
| Датчик температуры | ТХА (К) | ||
| Питание прибора | 7,4В аккумуляторная Li-Pol батарея | ||
| Условия эксплуатации | +5...+40°С, ≤ 80%RH | ||
| Условия хранения | −20...+60°С, ≤ 80%RH | ||
| Размеры, мм | 210×95×60 | ||
| Вес, г | 676 | ||
| Параметр | Диапазон | Разрешение | Погрешность |
| Напряжение постоянного тока | до 50,00мВ | 0,001мВ | ±(0,05% + 20 ЕМР *) |
| до 500,0мВ | 0,1мВ | ±(0,025% + 5 ЕМР *) | |
| до 5,000В | 0,0001В | ||
| до 50,00В | 0,001В | ||
| до 500,0В | 0,01В | ±(0,05% + 5 ЕМР *) | |
| до 1000В | 0,1В | ±(0,1% + 5 ЕМР *) | |
| Напряжение переменного тока | до 50,00мВ | 0,001мВ | 50/60 Гц |
| до 500,0мВ | 0,1мВ | ||
| до 5,000В | 0,0001В | ||
| до 50,00В | 0,001В | ||
| до 500,0В | 0,01В | ||
| до 1000В | 0,1В | ||
| Параметр | Диапазон | Разрешение | Погрешность |
| Напряжение переменного | до 50,00мВ | 0,001мВ | ±(1% + 25 ЕМР *) |
| до 500,0мВ | 0,1мВ | ||
| до 5,000В | 0,0001В | ||
| до 50,00В | 0,001В | ||
| до 500,0В | 0,01В | ||
| до 1000В | 0,1В | ±(1% + 40 ЕМР *) | |
| Напряжение переменного тока | до 50,00мВ | 0,001мВ | ±(5% + 40 ЕМР *) |
| до 500,0мВ | 0,1мВ | ||
| до 5,000В | 0,0001В | ||
| до 50,00В | 0,001В | ±(6% + 40 ЕМР *) | |
| Сила постоянного тока | до 500,0мкА | 0,01мкА | (0,1% + 20 ЕМР *) |
| до 5000мкА | 0,1мкА | ||
| до 50,00мА | 0,001мА | ||
| до 500,0мА | 0,01А | (0,15% + 20 ЕМР *) | |
| до 10,00А | 0,001А | (0,3% + 20 ЕМР *) | |
| до 20,00А | максимум 30 секунд | ||
| Сила переменного тока | до 500,0мкА | 0,01мкА | 50/60 Гц |
| до 5000мкА | 0,1мкА | ||
| до 50,00мА | 0,001мА | ||
| до 500,0мА | 0,01А | ||
| до 10,00А | 0,001А | ||
| до 20,00А | максимум 30 секунд с уменьшенной точностью | ||
| Для 5...100% диапазона измерений | |||
| Сила переменного | до 500,0мкА | 0,01мкА | ±(1% + 25 ЕМР *) |
| до 5000мкА | 0,1мкА | ||
| до 50,00мА | 0,001мА | ||
| до 500,0мА | 0,01А | ||
| до 10,00А | 0,001А | ±(1,5% + 40 ЕМР *) | |
| Параметр | Диапазон | Разрешение | Погрешность |
| Сопротивление | до 50,00 Ом | 0,001 Ом | ±(0,5% + 20 ЕМР *) |
| до 500,0 Ом | 0,01 Ом | ±(0,05% + 10 ЕМР *) | |
| до 5,000 кОм | 0,0001 кОм | ||
| до 50,00 кОм | 0,001 кОм | ||
| до 500,0 кОм | 0,01 кОм | ||
| до 5,000 МОм | 0,001 МОм | ±(0,2% + 20 ЕМР *) | |
| до 50,00 МОм | 0,001 МОм | ±(2% + 20 ЕМР *) | |
| Сопротивление | до 50,00 Ом | 0,001 Ом | ±(0,5% + 20 ЕМР *) |
| до 500,0 Ом | 0,01 Ом | ±(0,05% + 10 ЕМР *) | |
| до 5,000 кОм | 0,0001 кОм | ||
| до 50,00 кОм | 0,001 кОм | ||
| до 500,0 кОм | 0,01 кОм | ||
| до 5,000 МОм | 0,001 МОм | ±(0,2% + 20 ЕМР *) | |
| до 50,00 МОм | 0,001 МОм | ±(2% + 20 ЕМР *) | |
| Емкость | до 5,000 нФ | 0,01 нФ | ±(2% + 40 ЕМР *) |
| до 50,00 нФ | 0,01 нФ | ||
| до 500,0 нФ | 0,1 нФ | ||
| до 5,00 мкФ | 0,001 мкФ | ||
| до 50,00 мкФ | 0,01 мкФ | ||
| до 500,0 мкФ | 0,1 мкФ | ±(5% + 40 ЕМР *) | |
| до 10,00 мФ | 0,01 мФ | ||
| Частота | до 5,000 Гц | 0,001 Гц | ±(0,01% + 10 ЕМР *) |
| до 500,0 Гц | 0,01 Гц | ||
| до 5,00 кГц | 0,0001 кГц | ||
| до 50,00 кГц | 0,001 кГц | ||
| до 500,0 кГц | 0,01 кГц | ||
| до 5,000 МГц | 0,0001 МГц | ||
| до 10,00 МГц | 0,001 МГц | ||
| Частота | 40,00...10 кГц | 0,01к..Г.0ц,001 | ±0,5% |
| Чувствительность: 1В RMS | |||
| Скважность | 0,1...99,9% | 0,1% | ±(1,2% + 0,2%) |
| Ширина импульса: 100 мкс...100 мс, частота: 5 Гц...150 кГц | |||
| Параметр | Диапазон | Разрешение | Погрешность |
| Температура | −20...+400°С | 0,1°С | ±(3% + 5°С) |
| +400...+1000°С | 1°С | ||
| Без учета погрешности шупа TXA | |||
| Напряжение на диоде | до 3,2 В | 1мВ | ±(10% + 5мВ) |
| Параметр | Значение | ||
| Проверка диодов | |||
| Тестовый ток, мА | 0,35 | ||
| Проверка целостности участка цепи ("прозвонка") | |||
| Тестовый ток, мА | ≤ 0,3 | ||
| Пороговое сопротивление, Ом | ≤ 30 | ||
Комплект поставки: прибор, щупы, руководство пользователя, термопара K-типа, элемент питания 9 В типа Крона.
Подключение устройства к ПК и смартфону
Для подключения к устройствам, оснащенным Bluetooth, в меню настроек Setup выберите пункт Communicate и нажмите кнопку, соответствующую индикатору PC. Затем нажмите кнопку OPEN.
Meterbox представляет собой программное приложение мобильного телефона для выполнения "облачных" расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в "облаке" с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.
Включает в себя панель измерений, графики показаний в режиме реального времени, интерфейс для просмотра статистики, статистический анализ, доступ к "облачному" серверу, распределение данных и мощные возможности для выполнения расчетов как на ПК; функцию экспорта данных, удобную при выполнении измерений.
Удобный интерфейс Meterbox превращает обычный мультиметр в высокотехнологичный прибор с различным набором профессиональных функций (графический режим, дистанционное управление, хронометраж, сигналы предупреждения и т.п.), которые реализованы в высокотехнологичных устройствах. С данной программой сложную задачу можно выполнить легко, "играючи".
Соединение: Meterbox поддерживает разные типы мультиметров.
Для подключения мультиметра необходимо войти в интерфейс выбора типа прибора в программе Meterbox и выбрать соответствующий мультиметр. Выбрать соответствующий пункт в списке найденных мультиметров (мультиметр работает в режиме Bluetooth), программа Meterbox подключается к выбранному мультиметру (код доступа по умолчанию: 1234 или 0000).
После успешного подключения Meterbox работает с прибором в режиме облачного мультиметра и включает панель измерения.
Запись данных: Для записи данных подключить Meterbox к мультиметру и войти в режим Measure Panel (Панель измерений), в которой синхронно отображаются измеренные данные.
В окне Data File List (Список файлов данных) выбрать пункт файла данных для просмотра графика и отчета. Можно также просматривать информацию в книжном или альбомном формате.
Можно изменять стиль графика, цвета предупреждения, и цвета графика, отображения сетки и метки. есть функция масштабирования графика. Если нажать на точку на графике, появляется подсказка с подробной информацией о параметрах графика. Экспорт данных осуществляется в форматах CSV (текстовый), PNG, PDF на адрес электронной почты или сохранения в карте памяти.
| DT 9979 | ||
|---|---|---|
| Диапазон измерения постоянного/переменного напряжения | 1000 В ± 0,06 % | |
| Диапазон измерения постоянного/переменного тока | 10 А ± 1,0 % | |
| Измерение сопротивления | 40 МОм ± 0,3 % | |
| Измерение емкости | 40 мФ ± 3,5 % | |
| Измерение частоты | 10 МГц ± 0,1 % | |
| Диапазон измерения температуры | −20...760 °С ± 3 % | |
| Рабочий цикл | 99,9 % | |
| Степень защиты | IP67 | |
| Регистратор | До 10 000 записей | |
| Габаритные размеры | 210 × 95 × 60 мм | |
| Вес | 676 г | |
