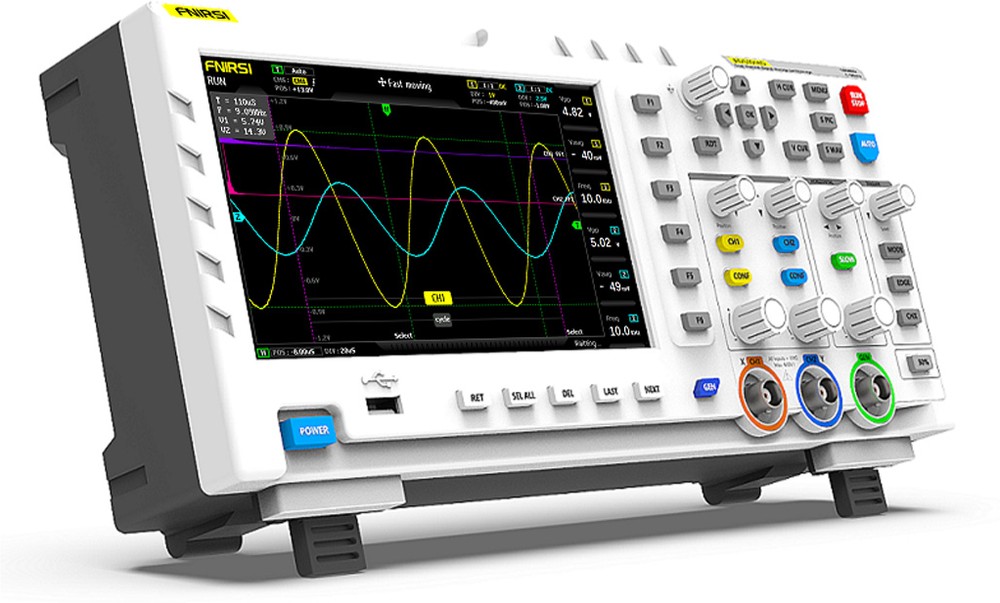

Двухканальный осциллограф FNIRSI 1014D Plus - это портативный прибор, сочетающий производительность и удобство использования. С его помощью вы сможете проводить точные измерения, анализировать сложные сигналы и заниматься отладкой электронных схем как в лаборатории, так и в полевых условиях. Устройство станет помощником для инженеров, радиолюбителей, студентов и всех, кто работает с электроникой.
Преимущества и особенности:
- Высокая полоса пропускания 100 МГц обеспечивает точное отображение высокочастотных сигналов.
- Частота дискретизации 1 ГВыб/с позволяет детально анализировать быстропротекающие процессы.
- Встроенный генератор сигналов с 14 предустановленными формами волн для генерации тестовых сигналов.
- Компактный корпус и автономное питание делают прибор подходящим для мобильного использования.
- Функция автоматической настройки упрощает процесс измерения для новичков.
Этот двухканальный осциллограф отличается исключительной функциональностью. Он предлагает расширенные возможности измерения, включая 12 автоматических измерений параметров сигнала, декодирование популярных последовательных протоколов и функцию записи осциллограмм для последующего анализа. Большой 7-дюймовый дисплей с высоким разрешением предлагает четкое отображение даже сложных сигналов, а интуитивный интерфейс позволяет быстро освоить все функции прибора.
Области применения:
- Ремонт и диагностика электронной аппаратуры.
- Разработка и отладка новых электронных устройств.
- Образовательный процесс в вузах и технических колледжах.
- Проведение научных исследований и лабораторных работ.
- Полевые измерения и тестирование оборудования.
FNIRSI 1014D Plus — это сочетание точности, функциональности и мобильности. Его широкие возможности, включая встроенный генератор и расширенный набор измерений, делают его универсальным инструментом для решения самых сложных задач.
Характеристики FNIRSI 1014D Plus
- Артикул (код товара): 35694
- Модель (серия): 1014D Plus
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 100
- Кол-во аналоговых каналов: 2
- Частота дискретизации на канал, МВыб/с: 1000
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 240 Кб
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 800x480
- Встроенные опции: Генератор сигналов
- Применение: Проектирование, отладка и ремонт электронных устройств; Автомобильная диагностика; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB
Описание FNIRSI 1014D Plus
Технические характеристики FNIRSI 1014D Plus
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Самое высокое испытательное напряжение | 1 Х: 40 В 10 Х: 400 В |
| Время подъема | ≤ 3 нс |
| Точность АЦП | 8 бит |
| Частота дискретизации | 1000 МВыб / с |
| Глубина памяти | 240 Кб |
| Входное сопротивление | 1 МОм |
| Вертикальная чувствительность | 50 мВ/дел - 500 В/дел |
| Временная база | 50 с/дел - 10 нс/дел |
| Режим триггера | авто / одиночный / нормальный |
| Край триггера | нарастающий фронт / спадающий фронт |
| Входная связь | постоянный / переменный ток |
| Курсор | положение XY / триггер Y |
| Точность напряжение | ± 5 % |
| Точность частоты | ± 0,01 % |
| Измерение параметров | 12 типов |
| Измерение параметров генератор сигналов | 14 типов |
| Режим прокрутки | есть |
| Автоматическая настройка одной клавишей | есть |
| Хранение сигналов | 1000 изображений + 1000 осциллограмм |
| Движение формы волны | грубая регулировка / точная регулировка |
| Диспетчер форм сигналов | есть |
| Функция захвата выходных данных | есть |
| Режим X-Y | есть |
| Функция съемки экрана | есть |
| Целевой алгоритм декодирования | есть |
| Защита от перенапряжения | есть, до 400 В |
| Параметры генератора сигналов | |
| Количество каналов | 1 |
| Захват выходных данных | есть |
| Тип формы сигнала | 14 стандартных сигналов (2,5 В пик-пик) + 1 настраиваемый сигнал (регулируется только частота) |
| Максимальная частота синусоидальной волны | 10 МГц |
| Настройка максимальной частоты сигнала | 1 МГц |
| Максимальная частота другой волны | 2 МГц |
| Частотное разрешение | 1 Гц |
| Общие характеристики | |
| Дисплей | 7-дюймовый ЖК-экран с разрешением 800 х 480 пикселей |
| Интерфейс | USB |
| Источник питания | 5 В, 2 А / 3 А / 4 А |
| Габариты изделия | 310 х 145 х 70 мм |
| Габариты упаковки | 370 х 120 х 200 мм |
| Вес брутто | 1,54 кг |

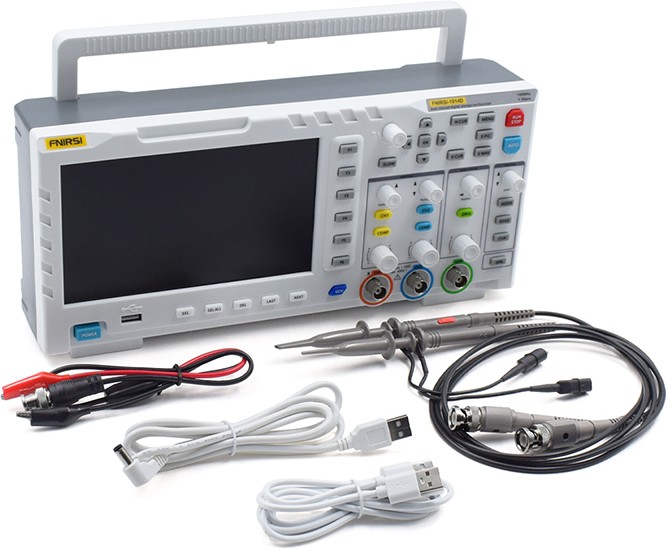

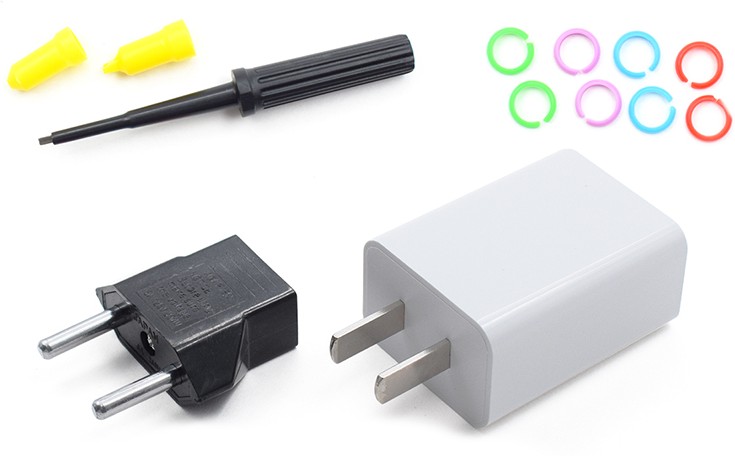

| Комплектация |

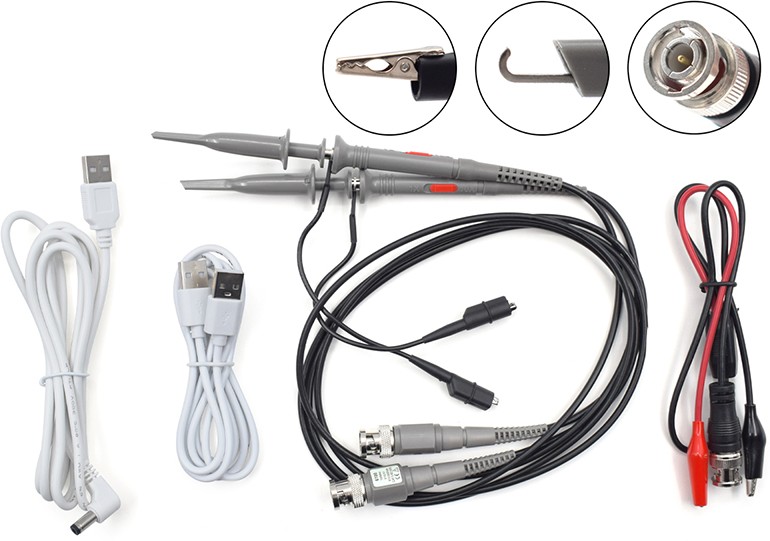

осциллограф FNIRSI 1014D Plus – 1 шт зонд – 2 шт кабель USB type-C – 1 шт зарядное устройство – 1 шт высоковольтный пробник P4100 100X – 1 шт руководство пользователя – 1 шт |
