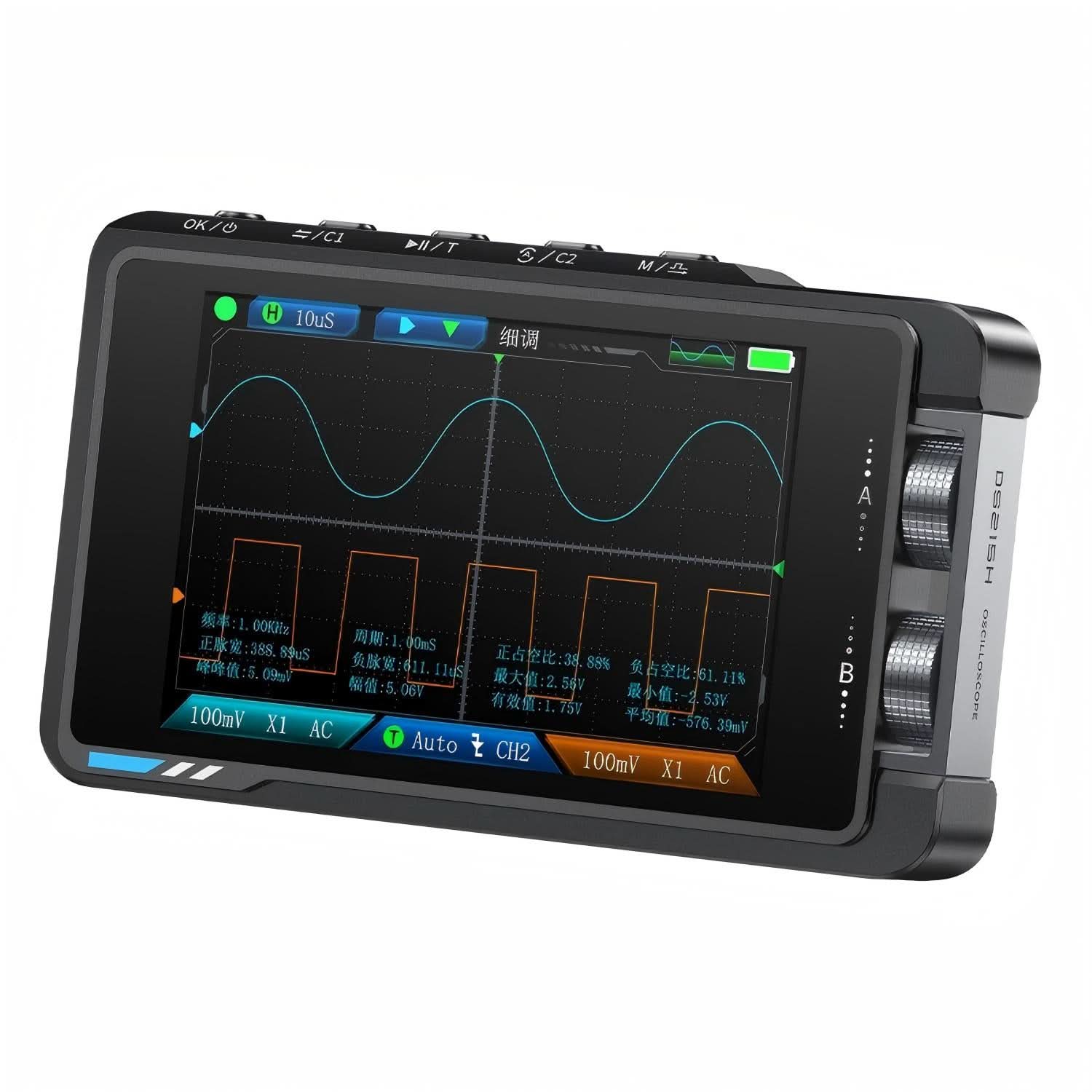

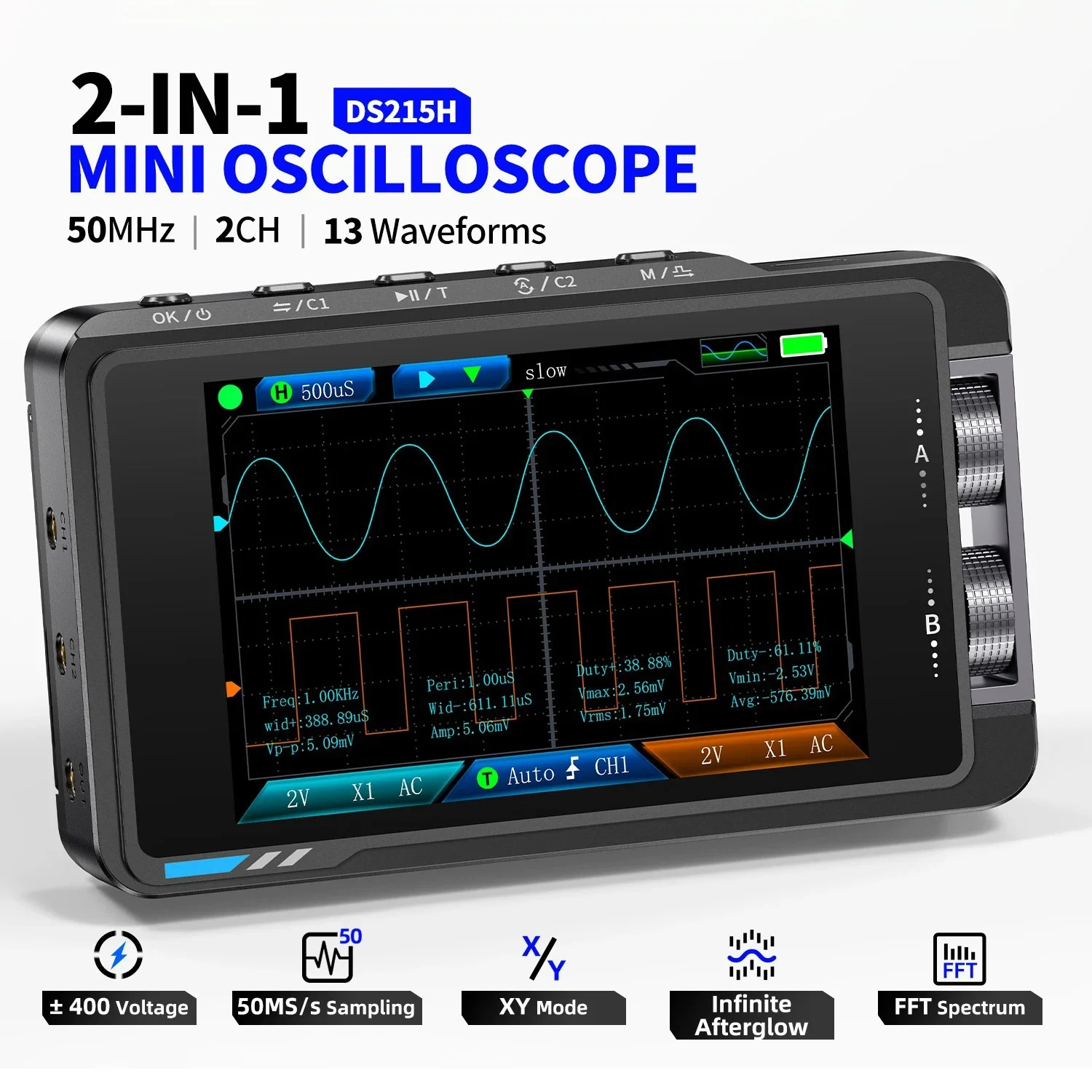

FNIRSI DS215H Option - это собранный в планшетном формате двухканальный осциллограф, который может применяться при проведении измерений электрических сигналов в самых разных областях. Полоса пропускания устройства составляет 50 МГц. Встроенный дисплей помогает добиться точного воспроизведения формы наблюдаемых импульсов. Такое оборудование подходит для сложных высокочастотных сигналов, требующих детального анализа с минимальными искажениями.
Входное сопротивление прибора 1 МОм минимизирует влияние нагрузки на изучаемые цепи. Это дает точные результаты измерений без внесения изменений в работу исследуемой схемы. Частота дискретизации 250 МВыб/с определяет количество измерений сигнала в секунду. Диапазон временной развертки от 20 нс/дел до 20 с/дел задает масштаб времени при отображении сигнала на экране.
Преимущества диапазона временной развертки:
- визуализация микросекундных процессов;
- анализ длительных циклических сигналов;
- масштабирование изображения для детального изучения;
- выявление аномалий в работе электронных схем.
Два канала измерения помогают сравнивать сигналы между собой, наблюдать их взаимодействие, находить закономерности в работе сложных электронных схем. Высокая частота дискретизации гарантирует регистрацию быстрых однократных процессов без пропуска важных деталей. Полоса пропускания достаточна для проведения многих работ в области электроники. Входное сопротивление сохраняет естественные параметры исследуемых цепей при проведении измерений.
Области применения:
- исследование аналоговых схем;
- тестирование цифровых устройств;
- диагностика электронных компонентов;
- контроль параметров электрических сигналов.
Характеристики FNIRSI DS215H Option
- Артикул (код товара): 38594
- Модель (серия): DS215H Option
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 50
- Вид: Карманный
- Кол-во аналоговых каналов: 2
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 250
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Встроенные опции: Генератор сигналов
- Применение: Проектирование, отладка и ремонт электронных устройств; Автомобильная диагностика; Телекоммуникации; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB type C
- Дополнительно: Подсветка; Аккумулятор
Описание FNIRSI DS215H Option
Технические характеристики FNIRSI DS215H Option
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон временной развертки | 20 нс/дел - 20 с/дел |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Входное сопротивление | 1 МОм |
| Коэффициент затухания датчика | 1x, 10x |
| Максимальное напряжение | ± 400 В |
| Объём памяти | 14 Мб |
| Тип триггера | по фронту нарастающий / ниспадающий |
| Диапазон уровня триггера | 8 делений (положительные и отрицательные) |
| Режимы триггера | автоматический, нормальный, однократный |
| Входная связь | AC / DC |
| Измеряемые параметры | период, частота, Vpp, максимум, минимум, среднее, СКЗ, амплитуда, скважность, длительность импульса |
| Параметры генератора сигналов | |
| Частотный диапазон | 0 - 50 кГц |
| Диапазон скважности меандра | 0 - 100 % |
| Амплитуда сигнала | 0,1 - 3 В |
| Общие характеристики | |
| Источник питания | аккумулятор 1500 мАч |
| Зарядка аккумулятора | Type-C (5 В / 1 А) |
| Язык интерфейса | китайский, немецкий, английский, португальский, японский, испанский, корейский, русский |
| Дисплей | 3,5-дюймовый цветной HD-экран, IPS матрица |
| Регулируемая подсветка | есть |
| Габариты изделия | 66 x 110 x 19,5 мм |
| Габариты упаковки | 215 х 105 х 55 мм |
| Вес нетто | 138 г |
| Вес брутто | 375 г |
| Комплектация |
осциллограф FNIRSI DS215H Option – 1 шт щуп P6100 – 2 шт насадка - переходник – 2 шт зажим типа крокодил – 1 шт кабель для зарядки Type-C – 1 шт |
| Совместимость | пробник FNIRSI P6100A |
