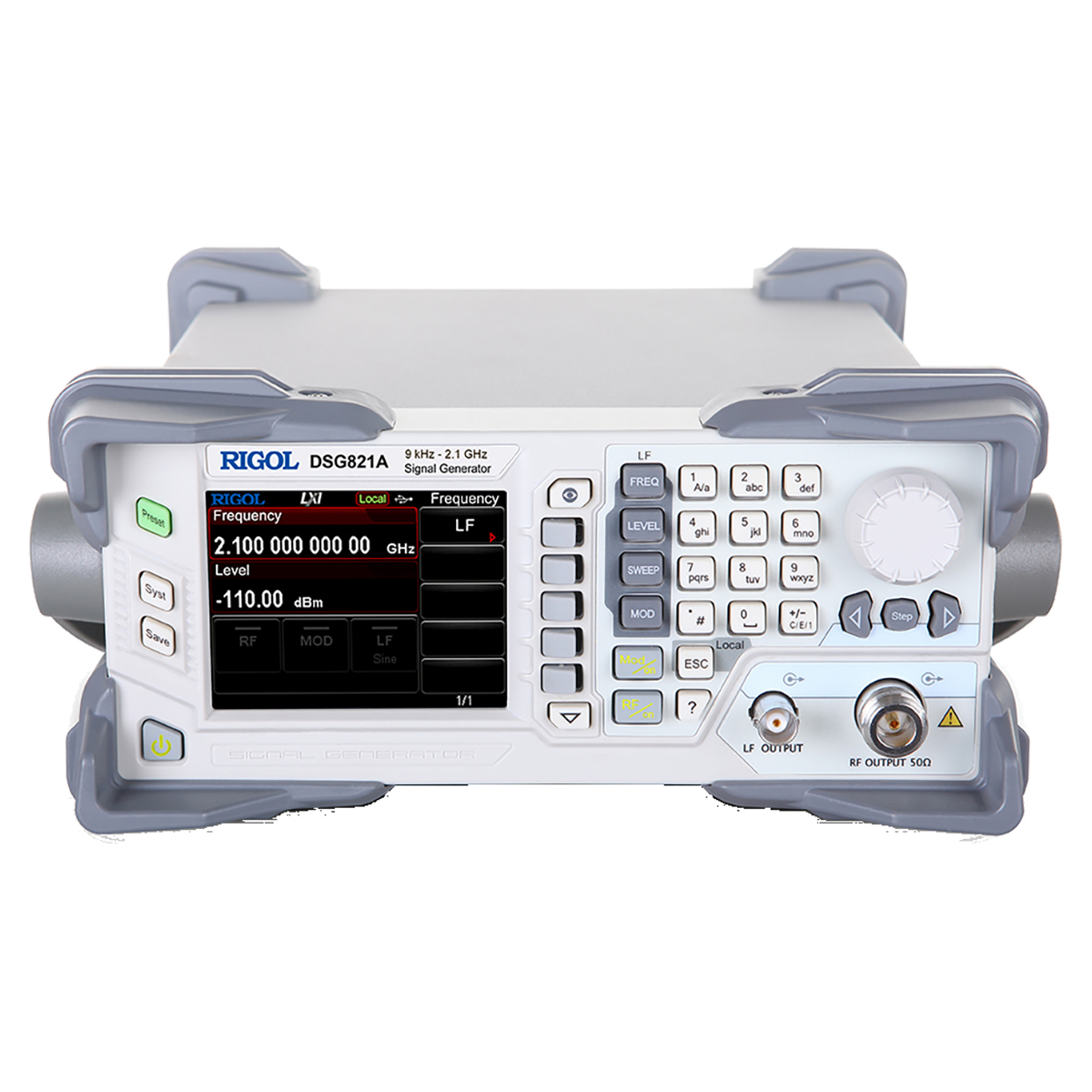

Высокочастотный генератор сигналов Rigol DSG821A характеризуется широким рабочим диапазоном от 9 кГц до 2,1 ГГц, высокой точностью и стабильностью выходных параметров, благодаря чему может использоваться в прецизионных приложениях.
- В A-модификации реализован расширенный перечень модуляций, включая I/Q-модуляцию.
- Для модуляции может использоваться внутренний или внешний источник сигнала.
- При решении базовых задач прибор позволяет обходиться без отдельного векторного генератора.
- Модель поддерживает полное сканирование частоты и мощности.
- Компактные размеры позволяют использовать генератор на производственных линиях, в лабораториях и при проведении выездной диагностики и отладки оборудования.
Преимущества Rigol DSG821A
- Многофункциональность: генератор формирует немодулированные сигналы LF и RF, а также сигналы с различными вариантами свипирования.
- Поддержка модуляций: доступны амплитудная, фазовая, частотная и квадратурная модуляции.
- Дополнительные режимы: опционально поддерживаются импульсная модуляция, формирование импульсов и генерация паттернов.
- Высокая точность: погрешность уровня АЧХ составляет 0,5 дБ.
- Фазовый шум: типичный показатель составляет не более –12 дБн/Гц.
- Повышение стабильности: аппаратная опция OCXO-B08 позволяет использовать термостабилизированный источник опорной частоты.
- Широкий диапазон мощности: амплитуда устанавливается в диапазоне от –110 до +20 дБм.
- Различные области применения: генератор подходит для настройки высокочувствительных систем и испытаний нелинейности усилителей.
Особенности
- Функция калибровки плоскостности по частотным точкам позволяет корректировать неравномерность АЧХ, вызванную потерями в кабелях, контурах, фильтрах и коммуникационных элементах.
- Использование калибровки позволяет обойтись без дополнительных усилителей мощности, которые могут вносить помехи и искажения.
- Функция ALC корректирует выходные параметры по результатам измерения амплитуды на выходе.
- Полученные показатели автоматически сравниваются с заданными нормативными значениями.
- Интерфейсы LAN и USB позволяют использовать прибор в режиме дистанционного управления.
- Генератор может применяться в составе автоматизированных испытательных систем.
| RIGOL DSG821A | |
|---|---|
| Диапазон частот | От 9 кГц до 2,1 ГГц |
| Разрешение | 0,01 Гц |
| Скорость установки | <10 мс (тип.) |
| Внутренний источник опорной частоты | |
| Частота опорного генератора | 10 МГц |
| Температурная стабильность при 25°C в диапазоне от 0 до 50°C | <2 ppm <5 ppb с опцией OCXO-B08 |
| Скорость старения | <1 ppm/год <30 ppb/год с опцией OCXO-B08 |
| Выход внутреннего опорного генератора | |
| Частота | 10 МГц |
| Уровень | От +5 до +10 дБ |
| Вход внешнего опорного генератора | |
| Частота | 10 МГц |
| Уровень | От 0 до 10 дБ |
| Максимальная девиация | ±5 ppm |
| Свипирование по частоте | |
| Режимы работы | Пошаговый — шаги частоты с равным или логарифмическим интервалом По списку — список с произвольным частотным шагом |
| Режим | Одиночный, непрерывный |
| Диапазон | Полный частотный диапазон |
| Форма | Треугольник, пила |
| Шаг изменения | Линейный, логарифмический |
| Количество точек | Пошаговый режим: от 2 до 65535 По списку: от 1 до 6001 |
| Время экспозиции | От 20 мс до 100 с |
| Запуск | Автоматический, ручной, внешний, по шине USB или LAN |
| Параметры спектра генерируемых сигналов | |
| Гармонические искажения | <−30 дБн, непрерывный режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм |
| Негармонические искажения при 100 кГц ≤ f ≤ 1,5 ГГц | <−60 дБн |
| Негармонические искажения при 1,5 ГГц < f ≤ 3,6 ГГц | <−54 дБн |
| Собственный фазовый шум SSB при 100 кГц ≤ f ≤ 1,5 ГГц | <−100 дБн/Гц |
| Собственный фазовый шум SSB при 1,5 ГГц < f ≤ 3,6 ГГц | <−94 дБн/Гц |
| Общие искажения, от 0,3 до 3 кГц | <10 Гц СКЗ |
| Общие искажения, от 0,03 до 20 кГц | <50 Гц СКЗ |
| Выходной уровень | |
| Максимальный выходной уровень при 9 кГц ≤ f < 100 кГц | +5 дБм |
| Максимальный выходной уровень при 100 кГц ≤ f < 1,5 ГГц | Нормированный: +13 дБм Устанавливаемый: +20 дБм |
| Минимальный выходной уровень при 9 кГц ≤ f < 100 кГц | −110 дБм |
| Минимальный выходной уровень при 100 кГц ≤ f < 1,5 ГГц | −110 дБм |
| Разрешение | 0,01 дБ |
| Абсолютная неопределённость уровня | |
| Неопределённость уровня от −60 до +13 дБм при 100 кГц < f ≤ 1,5 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) |
| Неопределённость уровня от −110 до −60 дБм при 100 кГц < f ≤ 1,5 ГГц | ≤1,1 дБ ≤0,7 дБ (тип.) |
| КСВН при частоте от 1 МГц до 1,5 ГГц | <1,8 (тип.) |
| Установка уровня | |
| Время установки | ≤5 мс (тип.), АРУ включена, частота фиксированная, температура от 20 до 30°C |
| Максимальная отражённая мощность | |
| Максимальное постоянное напряжение | 50 В |
| Максимальная мощность | 1 Вт при частоте от 1 МГц до 1,5 ГГц |
| Свипирование по амплитуде | |
| Режимы работы | Пошаговый — шаги амплитуды с равным или логарифмическим интервалом По списку — список с произвольным шагом |
| Режим | Одиночный, непрерывный |
| Диапазон | Полный динамический диапазон |
| Форма | Треугольник, пила |
| Шаг изменения | Линейный |
| Количество точек | Пошаговый режим: от 2 до 65535 По списку: от 1 до 6001 |
| Время экспозиции | От 20 мс до 100 с |
| Запуск | Автоматический, ручной, внешний, по шине USB или LAN |
| Внутренний модулирующий НЧ-генератор | |
| Форма сигнала | Синус, меандр |
| Диапазон частот синусоидального сигнала | От DC до 200 кГц |
| Диапазон частот меандра | От DC до 20 кГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон амплитуд AC | От 0 до 3 Впик |
| Диапазон амплитуд DC | От −3 до +3 В |
| Разрешение выходного напряжения по амплитуде | 1 мВ |
| Совместимость модуляции | |
| АМ | ЧМ, ФМ, ИМ |
| ЧМ | АМ, ИМ, I/Q с опцией |
| ФМ | АМ, ИМ, I/Q с опцией |
| ИМ | АМ, ЧМ, ФМ, I/Q с опцией |
| I/Q с опцией | ЧМ, ФМ, ИМ |
| Амплитудная модуляция | |
| Источник | Внутренний, внешний |
| Глубина | От 0 до 100% |
| Разрешение | 0,1% |
| Точность при частоте модуляции 1 кГц | <4% от установленного значения + 1% |
| Искажения | <3% (тип.), частота модуляции 1 кГц, глубина <30%, уровень 0 дБм |
| Неравномерность АЧХ | <3 дБ (ном.), глубина <80%, от DC/10 Гц до 100 кГц |
| Частотная модуляция | |
| Источник | Внутренний, внешний |
| Максимальная девиация | N × 1 МГц (ном.) |
| Разрешение | <0,1% девиации или 1 Гц — большее значение |
| Точность | <2% от установленного значения + 20 Гц |
| Искажения | <2% (тип.), частота модуляции 1 кГц, девиация N × 50 кГц |
| Неравномерность АЧХ | <3 дБ (ном.), от DC/10 Гц до 100 кГц |
| Фазовая модуляция | |
| Источник | Внутренний, внешний |
| Максимальная девиация | N × 5 рад |
| Разрешение | <0,1% девиации или 0,01 рад — большее значение |
| Точность | <1% установленного значения + 0,1 рад |
| Искажения | <1% (тип.), частота модуляции 1 кГц, девиация N × 5 рад |
| Неравномерность АЧХ | <3 дБ (ном.), от DC/10 Гц до 100 кГц |
| Импульсная модуляция с опцией DSG800-PUM | |
| Источник | Внутренний, внешний |
| Коэффициент включения/выключения | >70 дБ при 100 кГц ≤ f < 1,5 ГГц |
| Время нарастания/спада | <50 нс, 10 нс (тип.) |
| Частота следования импульсов | От DC до 1 МГц |
| Импульсный генератор с опцией DSG800-PUM | |
| Режим работы | Одиночный импульс, двойной импульс, генератор последовательностей с опцией DSG800-PUG |
| Период | Диапазон от 40 нс до 170 с Разрешение 10 нс |
| Длительность | Диапазон от 10 нс до 170 с − 10 нс Разрешение 10 нс |
| Задержка запуска | Диапазон от 10 нс до 170 с Разрешение 10 нс |
| Запуск | Автоматический, внешний запуск, внешний стробирующий импульс, ручной, по шине USB или LAN |
| Генератор последовательностей с опцией DSG800-PUG | |
| Количество импульсов | От 1 до 2047 |
| Диапазон включения/выключения | От 20 нс до 170 с |
| Повтор | От 1 до 256 |
| I/Q-модулятор с опцией DSG800-IQ | |
| Диапазон несущих частот | 50 МГц ≤ f < 1,5 ГГц |
| Источник | Внутренний, внешний |
| Основная полоса I или Q при внешней модуляции | ≤60 МГц (ном.) |
| Полоса РЧ I+Q при внешней модуляции | ≤120 МГц (ном.) |
| Основная полоса I или Q при внутренней модуляции | ≤30 МГц (ном.) |
| Полоса РЧ I+Q при внутренней модуляции | ≤40 МГц (ном.) |
| Подавление несущей | ≥40 дБн (тип.) |
| Подавление боковых полос при полосе модуляции до 10 МГц | ≥40 дБн (тип.) |
| КСВН внешнего I/Q-входа | <1,5 |
| Вход полной шкалы | СКЗ |
| Внешняя I/Q-модуляция | |
| Вектор ошибок для 16QAM | ≤2% СКЗ (тип.), косинусный фильтр α=0,22, 4 Мвыб/с, 50 МГц ≤ f ≤ 1,5 ГГц, уровень ≤4 дБм |
| Вектор ошибок для QPSK | ≤2% СКЗ (тип.), косинусный фильтр α=0,22, 4 Мвыб/с, 50 МГц ≤ f ≤ 1,5 ГГц, уровень ≤4 дБм |
| Внутренняя I/Q-модуляция | |
| Вектор ошибок для CDMA2000/1xEV-D0 | ≤2% (тип.), 1,2288 Mcps, частота от 800 до 900 МГц и от 1800 до 1900 МГц, уровень ≤4 дБм |
| Относительный уровень мощности в соседнем канале (ACPR) | ≥70 дБ |
| I/Q-генератор с опцией DSG800-IQ | |
| Выходной импеданс | 50 Ом (ном.) |
| Диапазон выходного напряжения | От 0,02 до 1,5 Вп-п |
| Разрешение выходного напряжения | 1 мВ |
| Отклик по частоте относительно 1 МГц до 10 МГц | <0,5 дБ (ном.) |
| Отклик по частоте относительно 1 МГц до 30 МГц | <1 дБ (ном.) |
| Нестабильность амплитуды I/Q до 10 МГц | <0,1 дБ (ном.) |
| Нестабильность амплитуды I/Q до 30 МГц | <0,2 дБ (ном.) |
| Нелинейность фазы до 10 МГц | 200 пс (ном.) |
| Нелинейность фазы до 30 МГц | 500 пс (ном.) |
| SFDR синусоидального сигнала до 30 МГц | >50 дБ (ном.) |
| Память | |
| Длина записи | От 1 до 16 Мвыборок за шаг |
| Разрешение | 14 бит |
| Время загрузки 1 Мвыборки | <10 с (ном.) |
| Энергонезависимая память | 1 ГБ |
| Частота дискретизации | |
| Диапазон | От 1 кГц до 50 МГц, 100 МГц |
| Разрешение | 0,01 Гц |
| Запуск | |
| Запуск | Автоматический, внешний, ручной, по шине USB или LAN |
| Режимы работы | Повтор, автоматический, автоповтор, одиночный |
| Задержка внешнего запуска | |
| Диапазон | От 0 до 216−1 |
| Разрешение | 1 |
| Запрет внешнего запуска | |
| Диапазон | От 0 до 216−1 |
| Разрешение | 1 |
| Ширина импульса | >20 нс (ном.) |

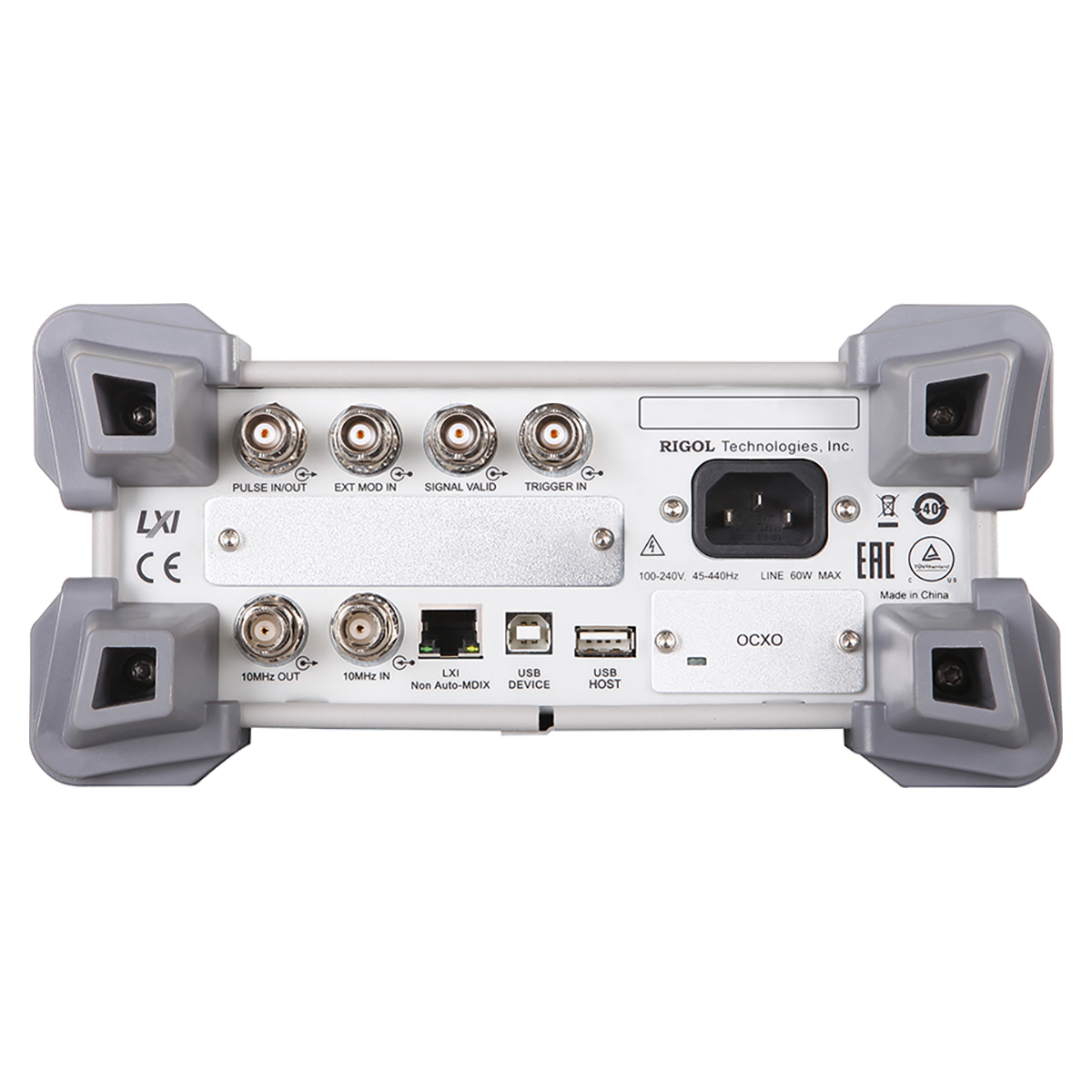

| Вход внешнего запуска | |
| Импеданс | 1 кОм (ном.) |
| Разъём | BNC, розетка |
| Уровень запуска | 5 В TTL |
| Выход сигнала достоверности | |
| Выходное напряжение | 0 В / 3,3 В (ном.) |
| Разъём | BNC, розетка |
| Выход свипирования | |
| Выходное напряжение | От 0 до 10 В (ном.) |
| Разъём | BNC, розетка |
| Вход или выход импульса | |
| Импеданс | 50 Ом |
| Амплитуда входа/выхода | 0 В / 3,3 В (ном.) |
| Вход внешнего опорного генератора 10 МГц | |
| Импеданс | 50 Ом |
| Разъём | BNC, розетка |
| Выход опорного генератора 10 МГц | |
| Импеданс | 50 Ом |
| Разъём | BNC, розетка |
| I/Q-вход/выход с опцией DSG800-IQ | |
| Импеданс | 50 Ом |
| Разъём | BNC, розетка |
| Общие характеристики | |
| Тип дисплея | Цветной TFT-экран 3,5 дюйма |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | Максимум 60 Вт |
| Интерфейсы связи | USB Host, USB Device, LAN |
| Рабочий диапазон температур | От 10 до 40°C |
| Габариты | 262 × 112 × 320 мм |
| Вес | 4,2 кг |
Характеристики
Частота дискретизации
100 Мвыб/с
Количество каналов
1
Max выходная частота
2.1 ГГц
Тип товара
Генератор сигналов
Вес
1 штука весит 4,5 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Гарантийный срок
3 года
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
