Особенности программируемого источника питания OWON ODP6062
- Два независимых регулируемых канала + выход Sense
- 4-х проводное подключение нагрузки (только для канала CH1) исключает ошибку измерения из-за падения напряжения на соединительных проводах.
- Наилучшее разрешение: 1 мВ / 1 мА
- Низкие шумы и пульсации
- До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима
- Три режима работы: независимый, параллельное соединение, последовательное соединение
- Защита от перегрузки по напряжению / по току
- Функция регистратора: возможность записи выходного напряжения или выходного тока, отображение записанных данных в виде диаграммы
- Автоматическая система охлаждения
- 4 дюймовый ЖК-дисплей высокого разрешения (480 × 320 пикселей)
- Разнообразные интерфейсы: USB, RS232 и LAN
- Поддержка команд управления SCPI и LabVIEW
| Источник питания программируемый OWON ODP6062 | Источник питания программируемый OWON ODP3032 | Источник питания программируемый OWON ODP3063 | Источник питания программируемый OWON ODP3122 | Источник питания программируемый OWON ODP6033 | |
|---|---|---|---|---|---|
| Кол-во каналов | 2 | 3 | 3 | 2 | 3 |
| Тип | Линейный | Линейный | Линейный | Линейный | Линейный |
| Максимальное напряжение | 60 В | 30 В | 30 В | 30 В | 60 В |
| Максимальный ток | 6 А | 3 А | 6 А | 12 А | 3 А |
| Дисплей | LCD | LCD | LCD | LCD | LCD |
| Электронное отключение нагрузки | Да | Да | Да | Да | Да |
| Интерфейсы | USB-device, USB-host, LAN, RS-232 | USB-device, USB-host, RS-232 | USB-device, USB-host, LAN, RS-232 | USB-device, USB-host, LAN, RS-232 | USB-device, USB-host, LAN, RS-232 |
| Особенности | Программируемый | Программируемый | Программируемый | Программируемый | Программируемый |
| Дополнительно | выход Sense (4-х проводное подключение нагрузки) | выход Sense (4-х проводное подключение нагрузки) | |||
| Дистанционное управление | Оригинальное ПО, SCPI, LabView | Оригинальное ПО | Оригинальное ПО, SCPI, LabView | Оригинальное ПО, SCPI, LabView | Оригинальное ПО, SCPI, LabView |

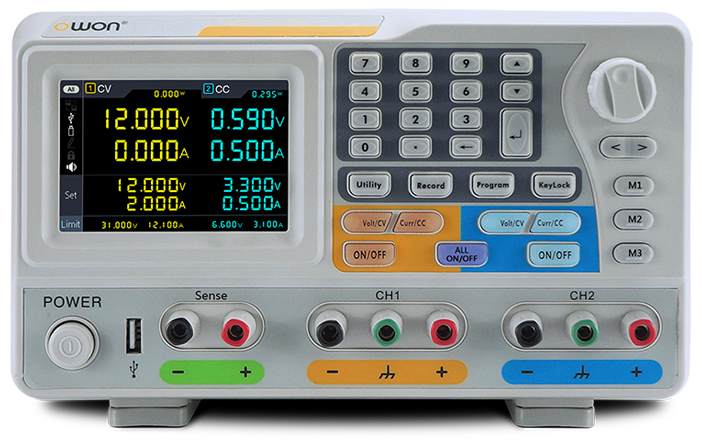

Программируемый источник питания OWON ODP6062
- 2 независимых регулируемых канала + выход Sense
- Возможность параллельного или последовательного соединения каналов
- Выходное напряжение: 0~60 В (канал 1), 0~6 В (канал 2),точность установки 1 мВ
- Выходной ток: 0~6 А (канал 1), 0~3 А (канал 2), точность установки 1 мA
- Высокая стабильность и малые пульсации (≤ 1 мВ rms, ≤4 мA rms, 20 Гц – 20 МГц)
- Малое влияние нагрузки: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
- Малое влияние сетевого напряжения: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
- Индикация: TFT LСD-дисплей 9.9 см (480x320 пикселей)
- Память до 100 групп характеристик для создания сигналов произвольной формы
- Защита от перегрузки и переполюсовки
- Система автоматического охлаждения

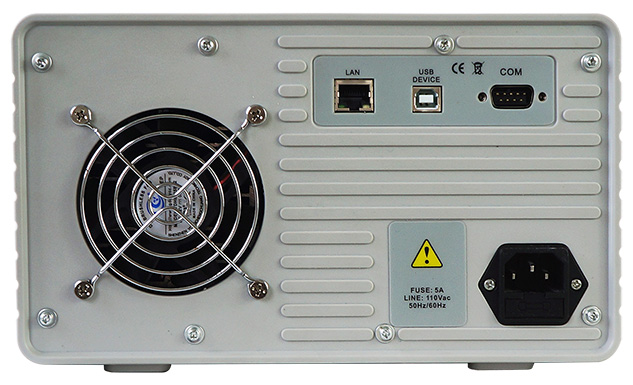

- Интерфейсы Owon ODP6062: USB 2.0 (host и device), RS232, LAN
- Габариты Owon ODP6062: 358x250x158 (мм), вес 12 кг
1. Режим 4-х проводного подключения нагрузки
Режим 4-х проводного подключения нагрузки может быть использован только для канала CH1.
Чтобы обеспечить точность напряжения на нагрузке при значимом падении напряжения на соединительных проводах, вызванным большим током, у данного источника питания конструктивно предусмотрен режим 4-х проводного подключения нагрузки. При использовании этого режима система автоматически компенсирует вызванное током падение напряжения в проводниках подключения нагрузки, путем измерения напряжения непосредственно на выводах нагрузки. Схему подключения см. ниже.
2. Функция регистратора
Эта функция позволяет отслеживать изменения состояния системы питания с отображением записанных данных в виде диаграммы
3. Программируемый выход
До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима; кривую выходной мощности можно регулировать с помощью персонального компьютера или непосредственно на источнике питания, позволяя искусственно моделировать изменения выходной мощности.
4. Низкие шумы и пульсации
Источники питания OWON серии ODP отличаются сверхнизкими пульсациями и сверхнизким шумом, практически не влияющие на испытываемые цепи.
