Кабелеискатель UNI-T UT25CL - служит для выявления и трассировки коммуникаций и компонентов инженерных систем, скрытых в грунте или конструкционных элементах зданий и сооружений.

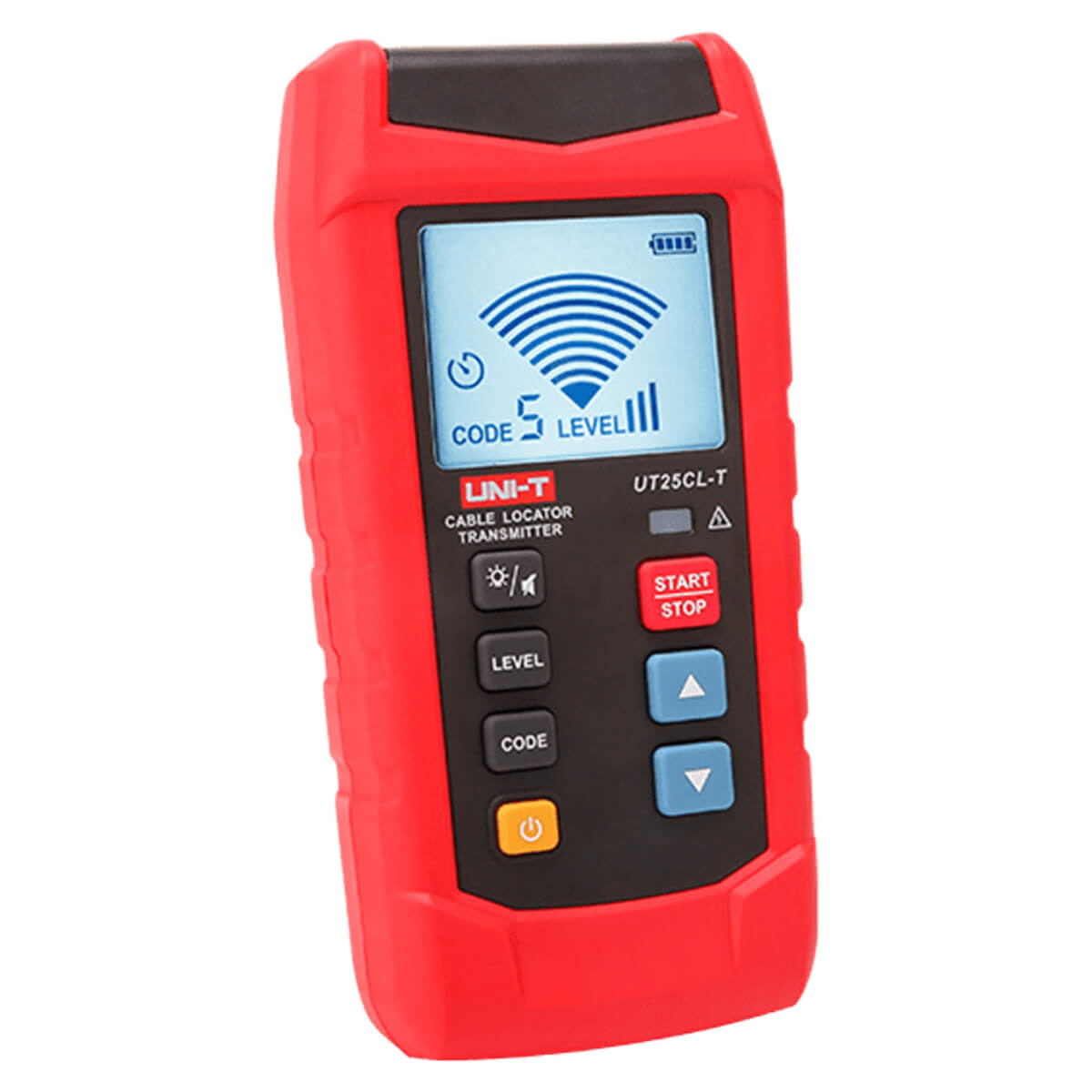

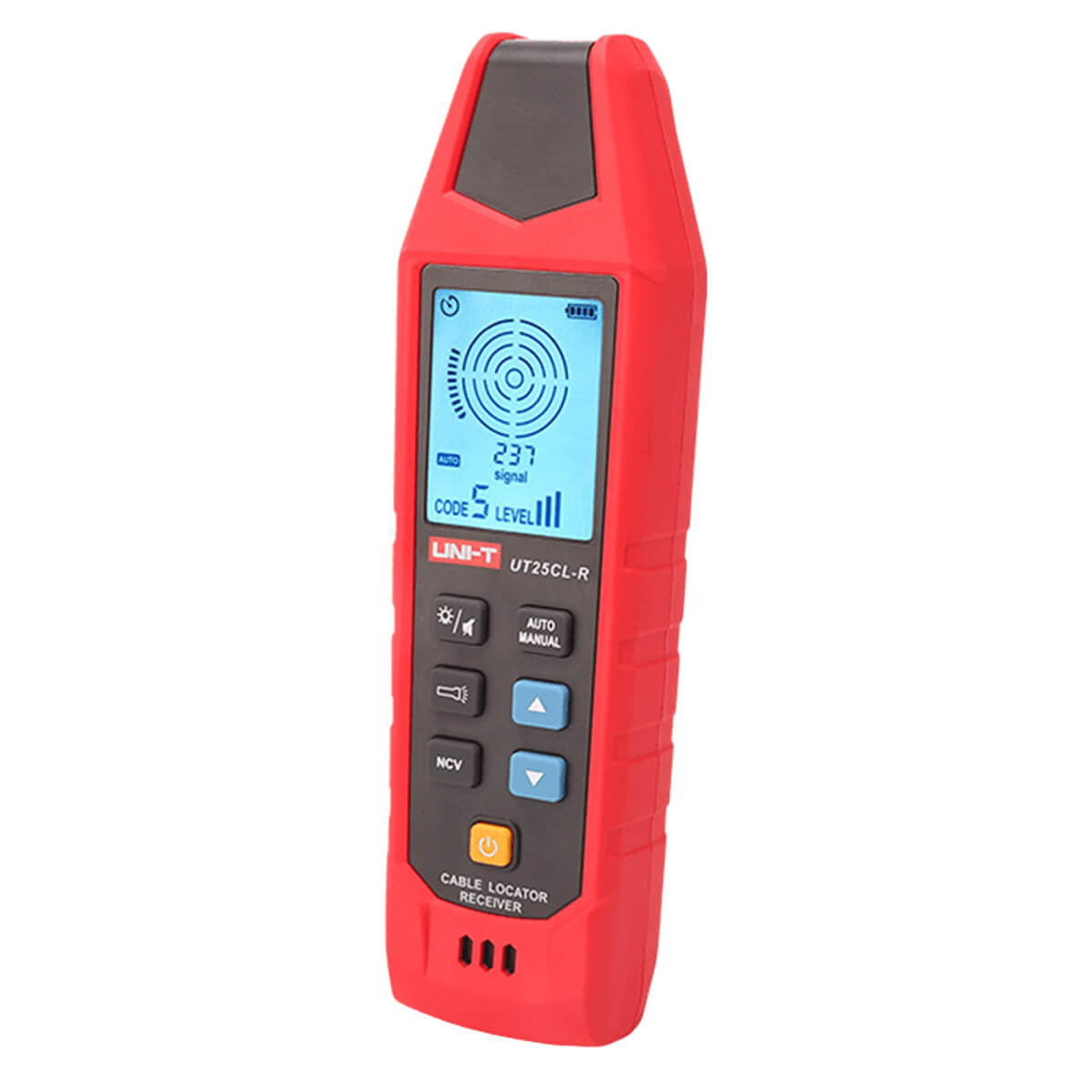

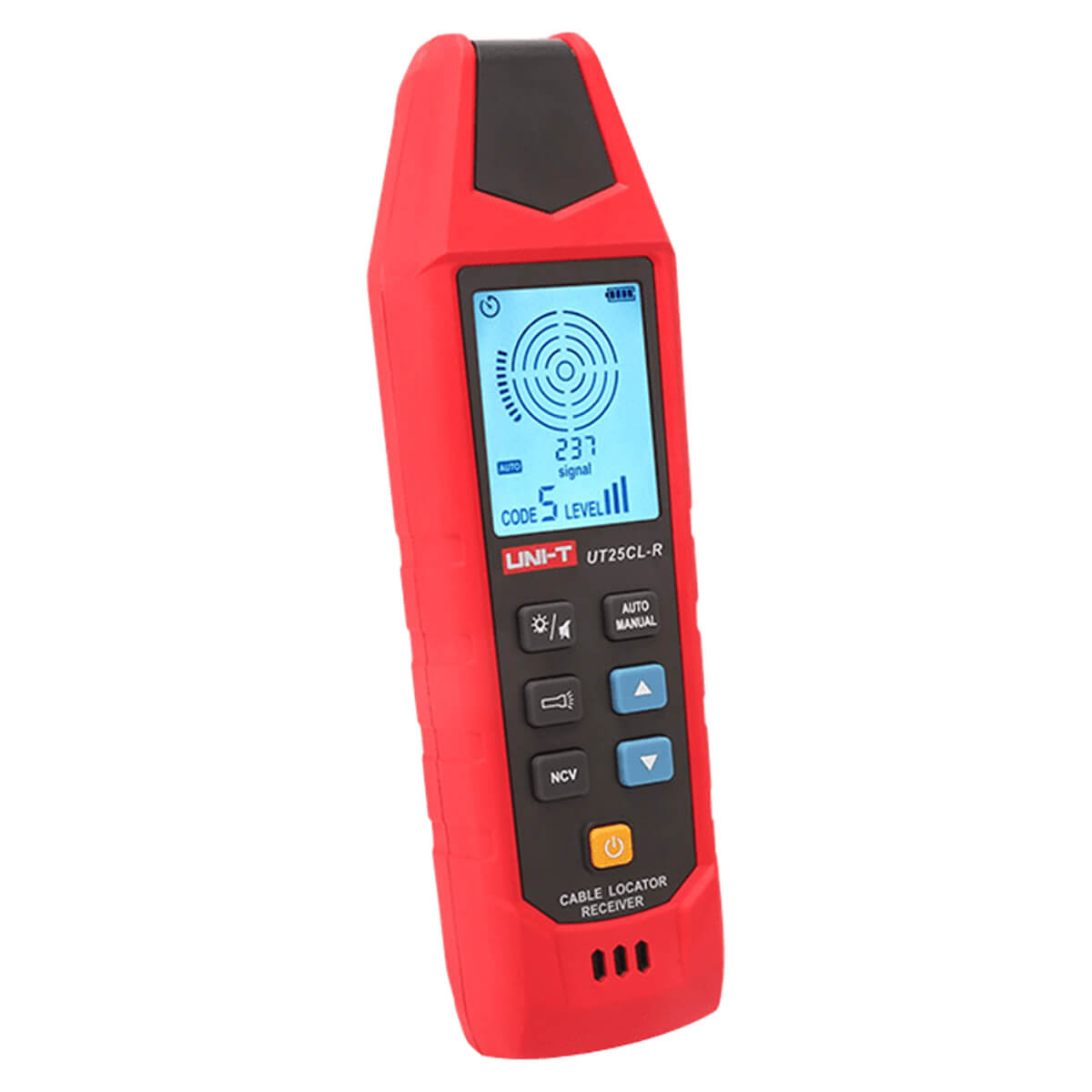

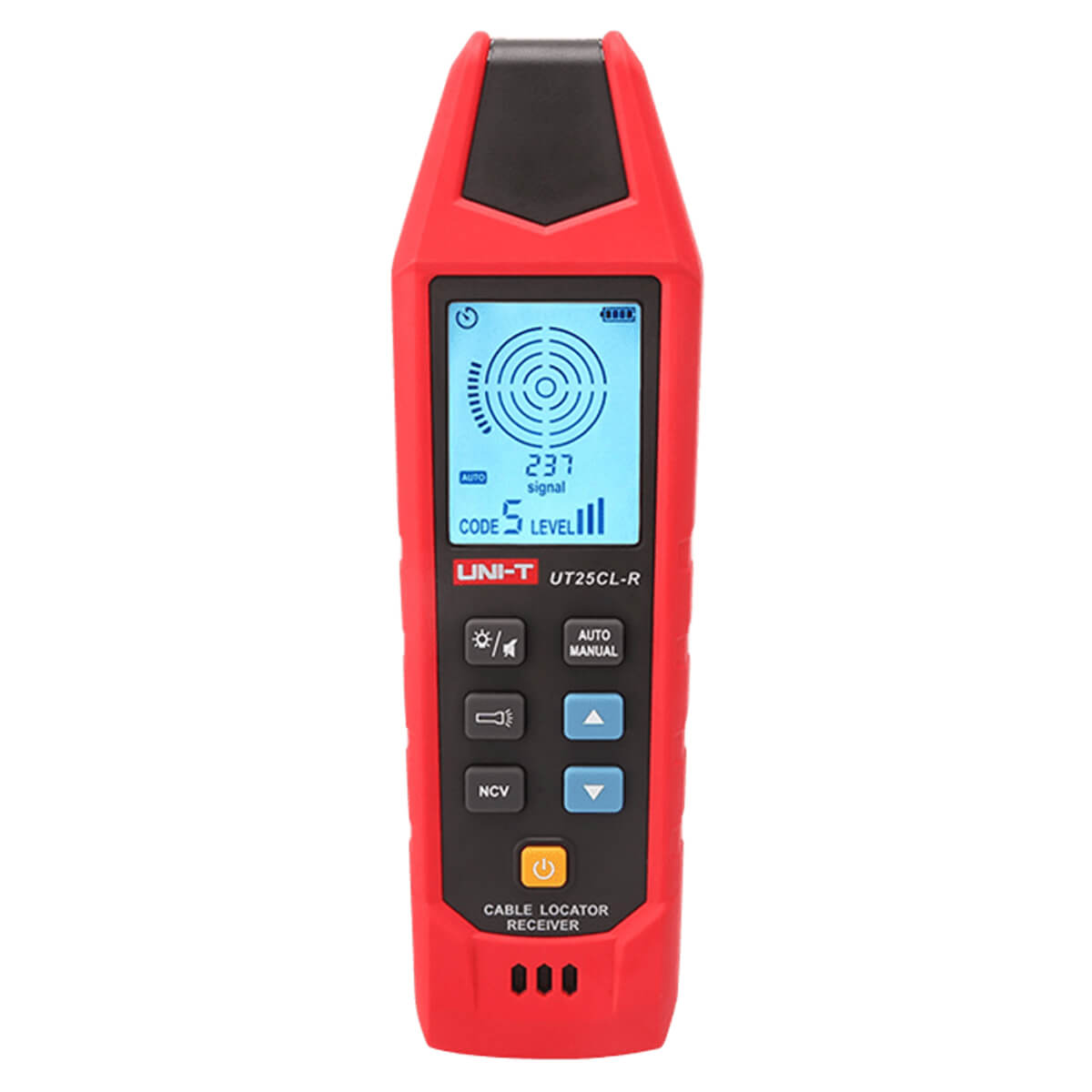

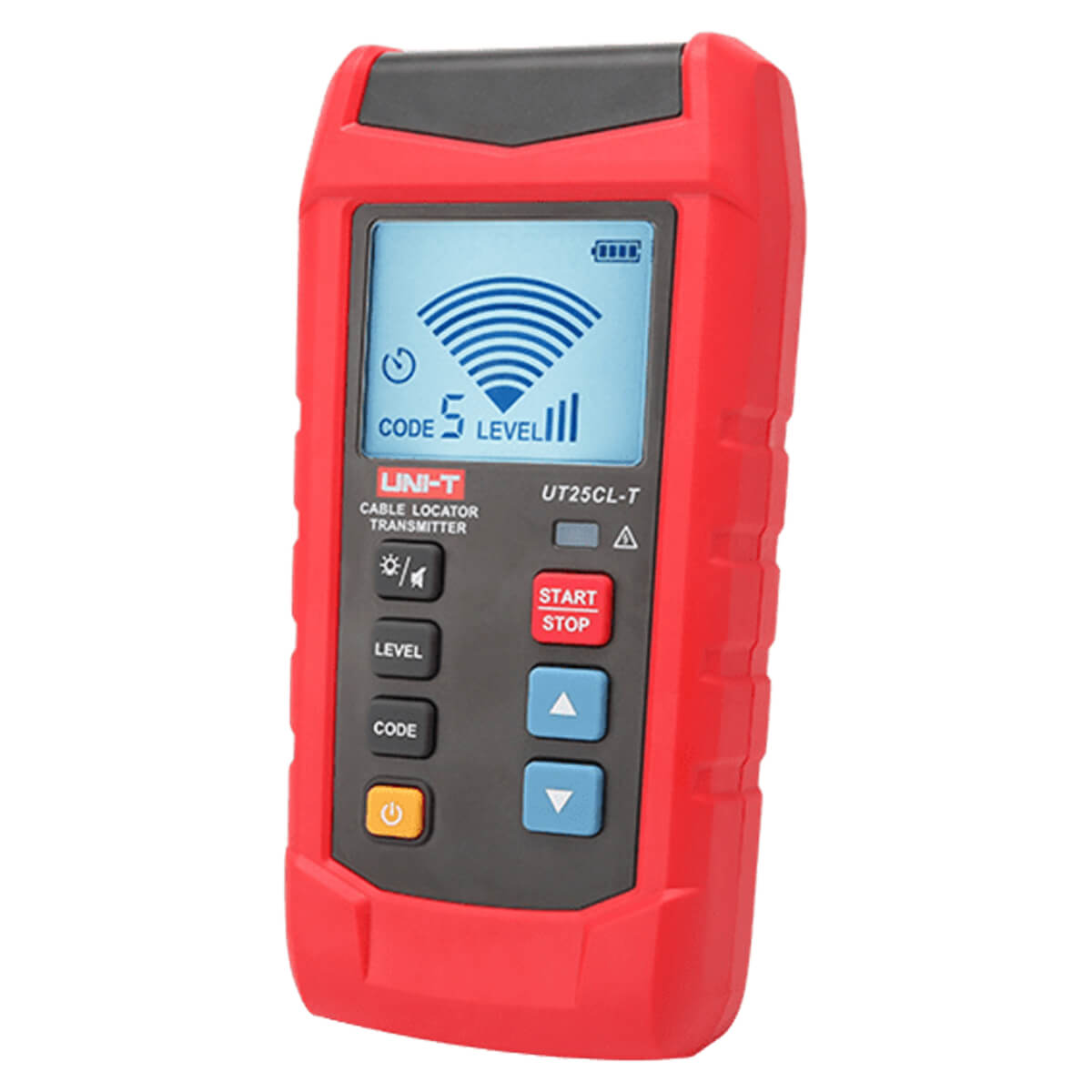

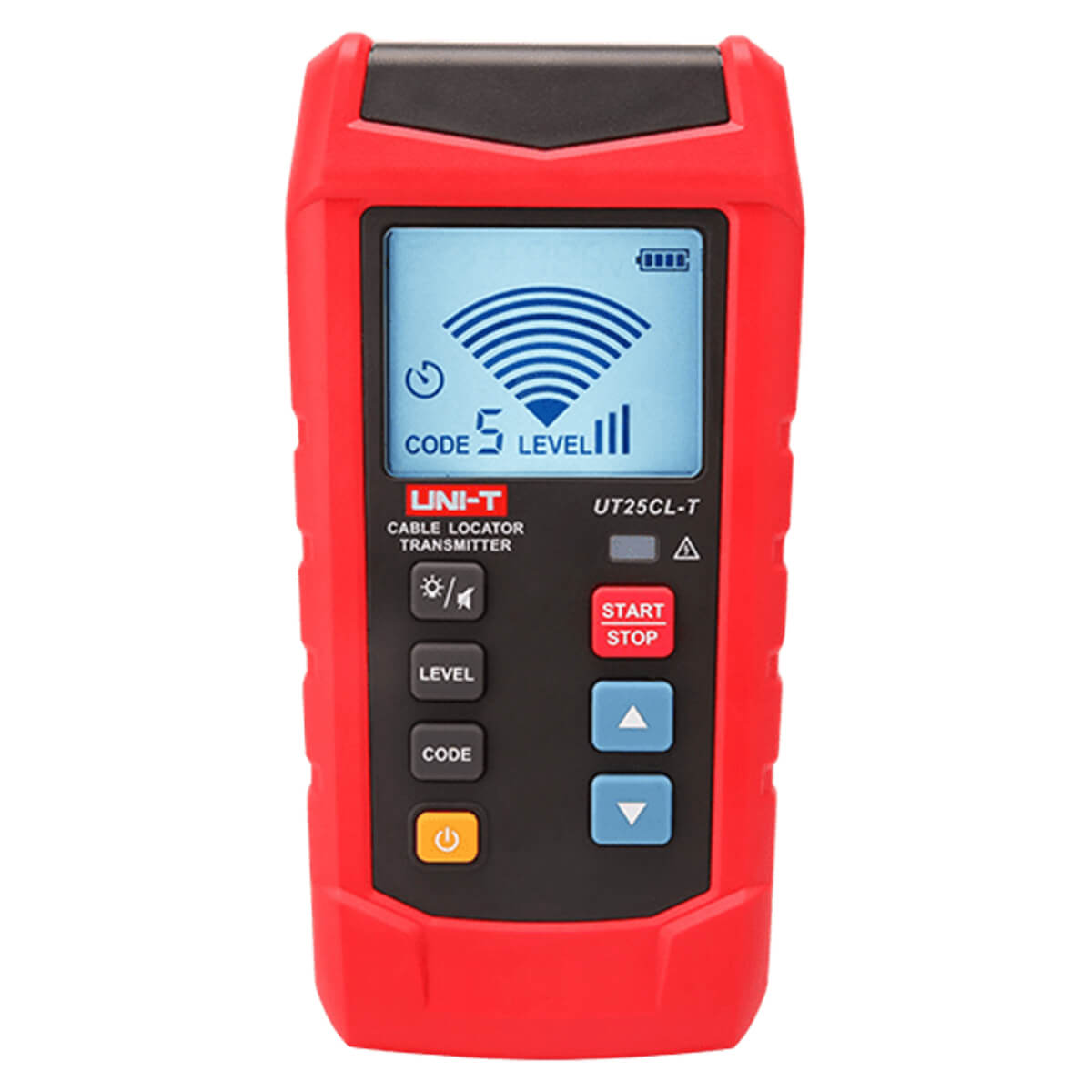

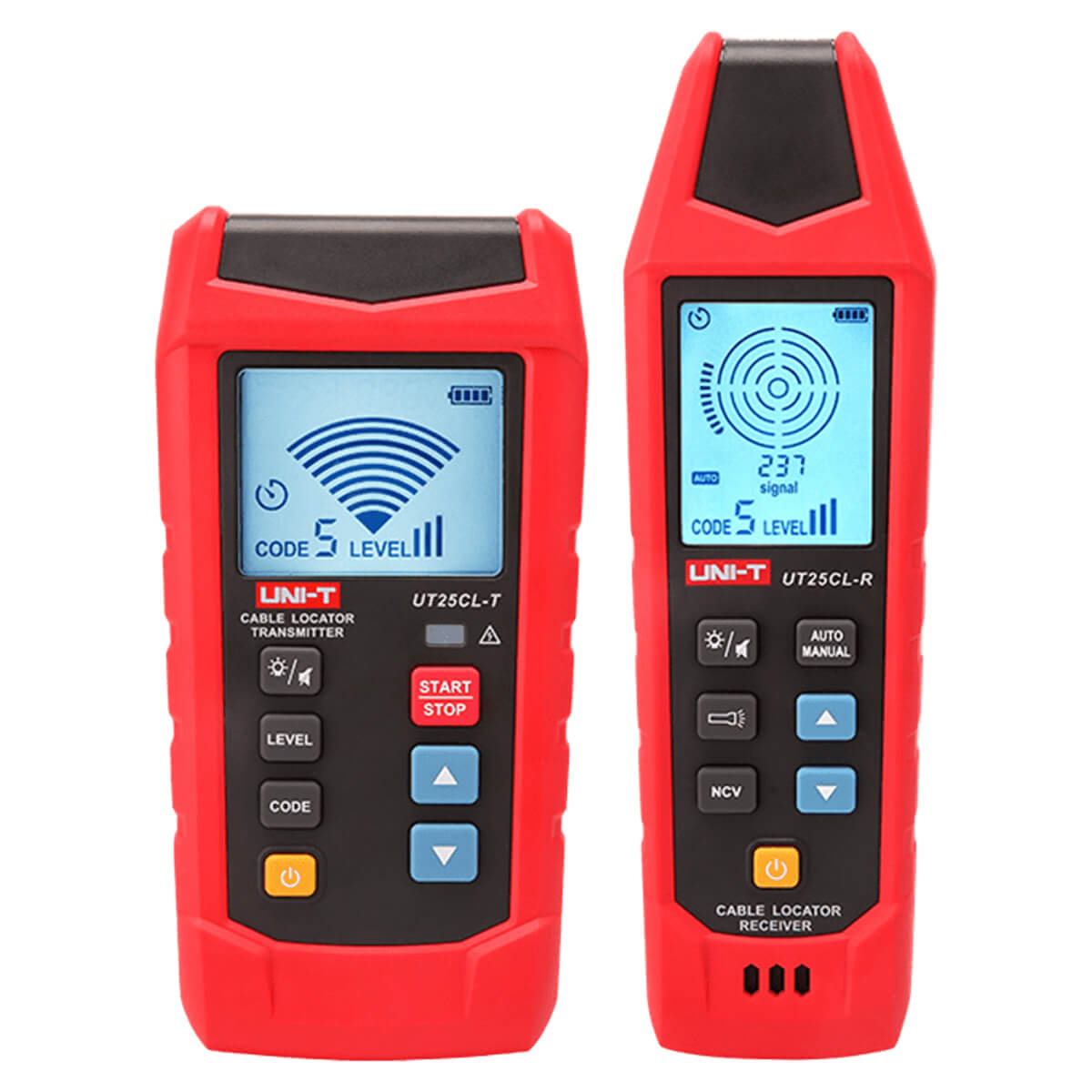

В комплект изделия, которое соответствует классу пыле-влагозащиты IP54 и категории электробезопасности CAT III 480V, включен источник модулированных сигналов UT25CL-T с рабочей частотой 33 кГц и приемник-локатор UT25CL-R с ручным и автоматическим режимами сканирования.
Наличие генератора дает возможность отыскивать обесточенные кабельные трассы и металлические трубопроводы, а также позволяет идентифицировать коммутационное оборудование и предохранительные устройства, подключенные к конкретной линии, и отслеживать отдельные выбранные проводники в кабелях, жгутах и т.п., упрощая поиск мест обрывов и замыканий.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Для визуального поиска или обнаружения трасс "на слух" локатор кабелеискателя UNI-T UT25CL снабжен ЖК дисплеем с круговой сегментной гистограммой и акустическим сигнализатором, который, при необходимости соблюдения режима тишины, может быть отключен.
Генератор UT25CL-T поддерживает возможность работы как с обесточенными линиями, так и с кабелями под напряжением.
Чувствительность приемника может устанавливаться на 9 разных уровнях – для обеспечения возможности эффективного поиска трасс на разной глубине, с минимизацией помех от внешних наводок.
Безошибочное распознавание модулированных сигналов позволяет использовать с одним приемником одновременно до 8 генераторов с разными кодовыми настройками при отслеживании отдельных линий, поиске обрывов и замыканий, идентификации оконечного оборудования и т.п.
ОСОБЕННОСТИ:
- Батарейное питание обеспечивает полную автономность кабелеискателя
- Вольтметр с рабочим диапазоном от 8 до 480 В, встроенный в генератор сигналов, дает возможность определять вольтаж и полярность в необесточенных линиях, подключенных к сети или источникам переменного или постоянного тока
- Интегрированный детектор NCV в приемном устройстве автоматически регистрирует наличие напряжения переменного тока номиналом более 80 В в отслеживаемой линии, что повышает безопасность работ
- Регулируемая мощность генератора позволяет устанавливать оптимальный уровень сигнала для устойчивого отслеживания трасс на требуемых расстояниях, не допуская при этом перегрузки приемника
- Встроенный фонарик и подсветка дисплея упрощают выполнение поисковых операций в неосвещенных местах
ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА:
- Выходной сигнал: 33 кГц
- Диапазон напряжений: 8 ~ 480 В
- Дисплей: LCD
- Подсветка: есть
- Значение кода: 0,1,2,3,4,5,6,7
- Мощность сигнала: три режима
- Однополярный тест: есть (провод под напряжением, до 480 В)
- Биполярный тест: есть (провод под напряжением, до 480 В)
- Светодиодный индикатор ELV: 1. если входное напряжение превышает 25 В, включается индикатор ELV. 2. при повышении напряжения яркость светодиода ELV увеличивается. 3. в любом другом случае индикатор ELV будет тусклым или не будет гореть.
ХАРАКТЕРИСТИКИ ПРИЕМНИКА:
- Частота приема: 33 кГц
- Глубина трассировки: около 0 ~ 2,5 м (однополярный режим); около 0 ~ 0,5 м (биполярный режим)
- Диапазон напряжения NCV: 80 В ~ 1000 В, 50 Гц/60 Гц
- Глубина обнаружения напряжения: около 0 ~ 0,4 метра
- Значение кода: 0,1,2,3,4,5,6,7
- Мощность сигнала: три режима
- Совместимость с несколькими передатчиками: до 8 штук
- Дисплей: LCD
ДРУГИЕ ХАРАКТЕРИСТИКИ:
- Фонарик: есть
- Подсветка: есть
- Ручная регулировка чувствительности: есть
- Категория перенапряжения: CAT III 480 В
- Степень загрязнения: 2
- Степень защиты: IP54
- Сертификаты: CE, RoHS
