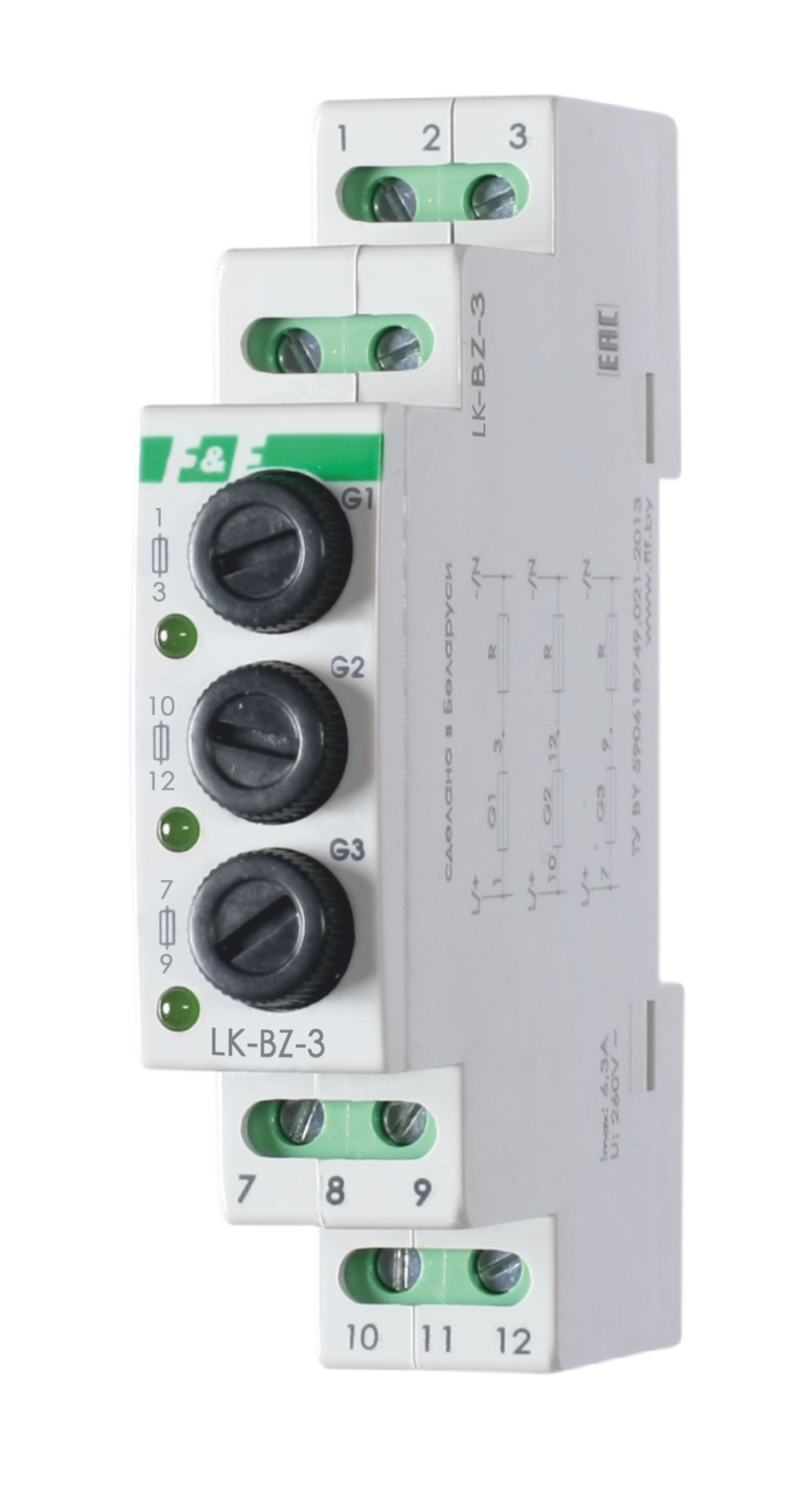

LK-BZ-3 Указатель напряжения EA04.007.056 — сигнализация наличия фаз в трёхфазной сети. Защита потребителя от перегрузки по току.
Назначение:
Указатель напряжения LK-BZ-3 предназначен для индикации наличия напряжения, а также защиты от перегрузки по току в однофазных и трехфазных сетях переменного тока.
Область применения:
В щитах управления, распределительных щитах, в системах автоматического управления, контроля и защиты.
Принцип работы:
Индикация наличия напряжения осуществляется по средствам светодиодов на лицевой панели. Защита от перегрузки по току осуществляется наличием предохранителей. Наличие напряжения в фазах сигнализируется свечением соответствующего светодиода. В случае исчезновения напряжения в фазе или перегорания предохранителя соответствующий светодиод гаснет.
Особенности:
Защита потребителя от перегрузки по току. Возможность замены предохранителей.
Технические характеристики:
| Артикул | EA04.007.056 |
| Код ETIM | EC001657 |
| Напряжение питания, В | 3х230 В+N |
| Индикация напряжения | 3 светодиода |
| Максимальный ток предохранителя | <6,3 А/250 В |
| Степень защиты | IР20 |
| Потребляемая мощность, Вт | 0,2 |
| Предохранитель | плавкая вставка Ø5х20 мм |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур | от -25 до +50 °С |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Подключение | винтовые наконечники 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Масса, г | 65 |
| Монтаж | на DIN-рейку 35 мм |
