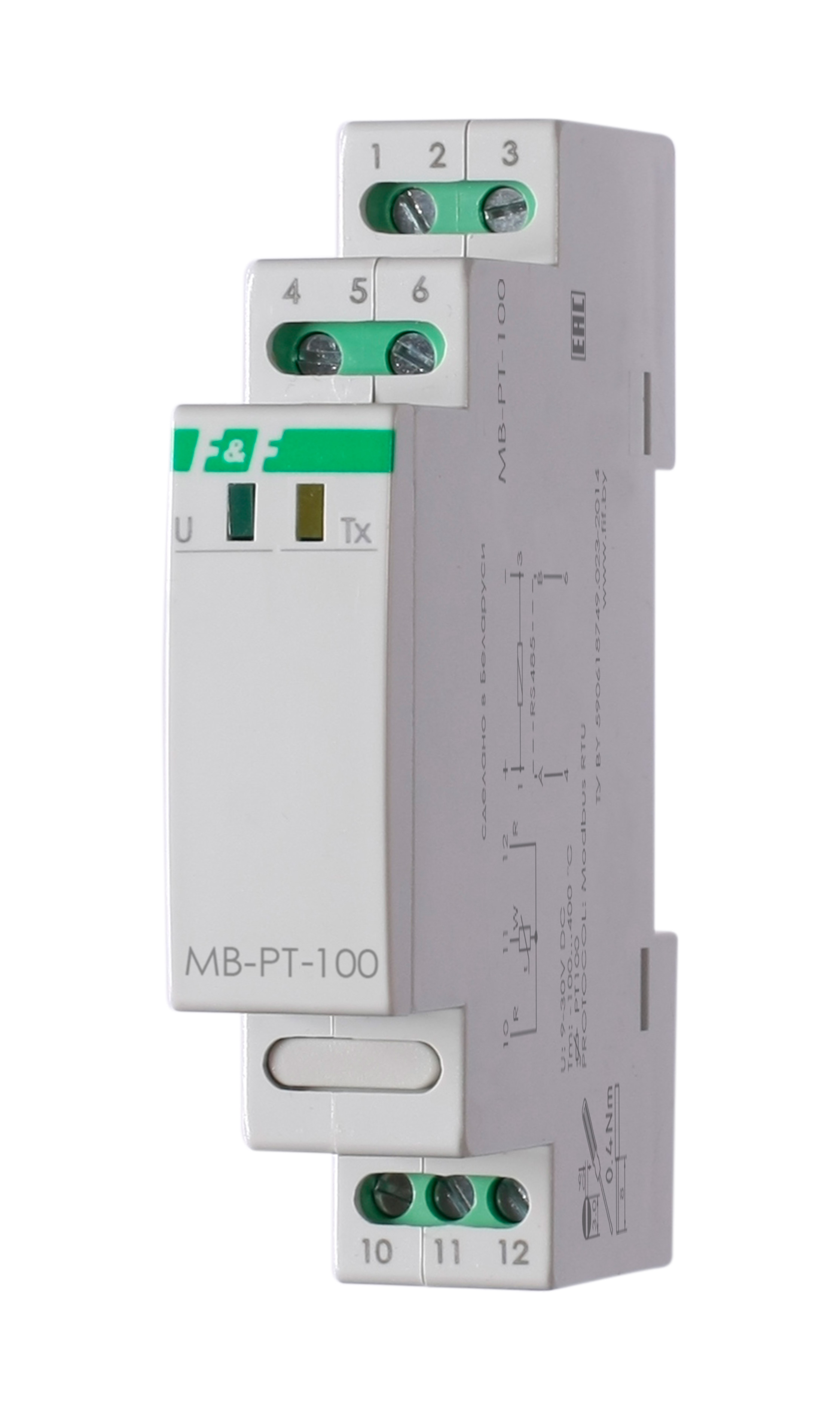

MB-PT100 Модуль измерения температуры EA12.003.022 — предназначен для измерения температуры и передачи данных по последовательному интерфейсу RS-485. Работает с 3-х проводным датчиком температуры типа PT-100.
Назначение:
Для измерения температуры с помощью внешнего датчика типа PT-100 и передачи данных по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.
Область применения:
Применяется измерения температуры в системах диспетчеризации.
Особенности:
- измерение текущей температуры;
- считывание значений минимальной и максимальной температуры;
- настройка времени усреднения результатов измерений;
- установка значения коррекции.
Принцип работы:
Преобразователь MB-PT-100 измеряет температуру с помощью внешнего датчика. Чтение измеренных значений и настройка всех параметров осуществляется по последовательному интерфейсу RS-485 с помощью протокола MODBUS RTU. MB-PT-100 оборудован двумя светодиодами, расположенными на передней панели, которые отображают следующую информацию: зеленый - наличие напряжения питания; желтый - удачный обмен по протоколу MODBUS RTU. Преобразователь MB-PT-100 работает с 3-х проводным датчиком температуры типа PT-100.
Технические характеристики:
| Артикул | EA12.003.022 |
| Код ETIM | EC001421 |
| Напряжение питания (DC), В | 9÷30 |
| Мощность, Вт | <0,3 |
| Диапазон измерения температуры, °С | -100 ÷ +400 |
| Тип датчика температуры | Pt-100 |
| Погрешность измерения, °С | ±1 |
| Частота дискредитации, Гц | 10 |
| Пробивное напряжение Вход-Выход, кВ | 2,1 |
| Последовательный интерфейс | RS-485 |
| Протокол | MODBUS RTU, SLAVE |
| Параметры протокола: | |
| - скорость | 1200÷115200 |
| - биты данных | 8 |
| - стоп-биты | 1 / 1.5 / 2 |
| - биты четности | EVEN / ODD / NONE |
| Адрес (базовый) | 1 ÷ 247 (1) |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Рабочая температура, °С | -20 ÷ +50 |
| Подключение | Винтовые зажимы 2,5 мм2 |
| Размер, мм | 18х90х65 |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейке 35мм |
