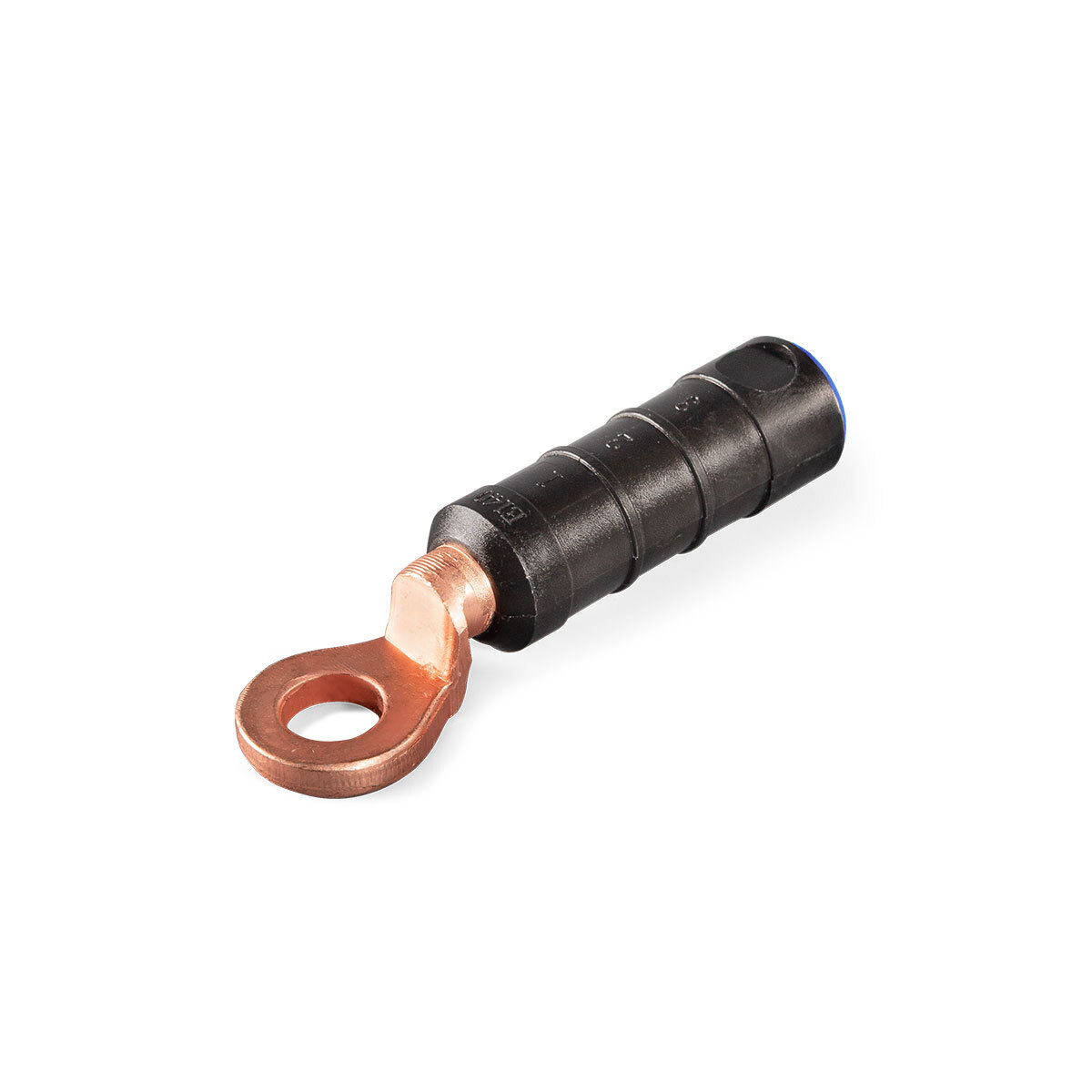

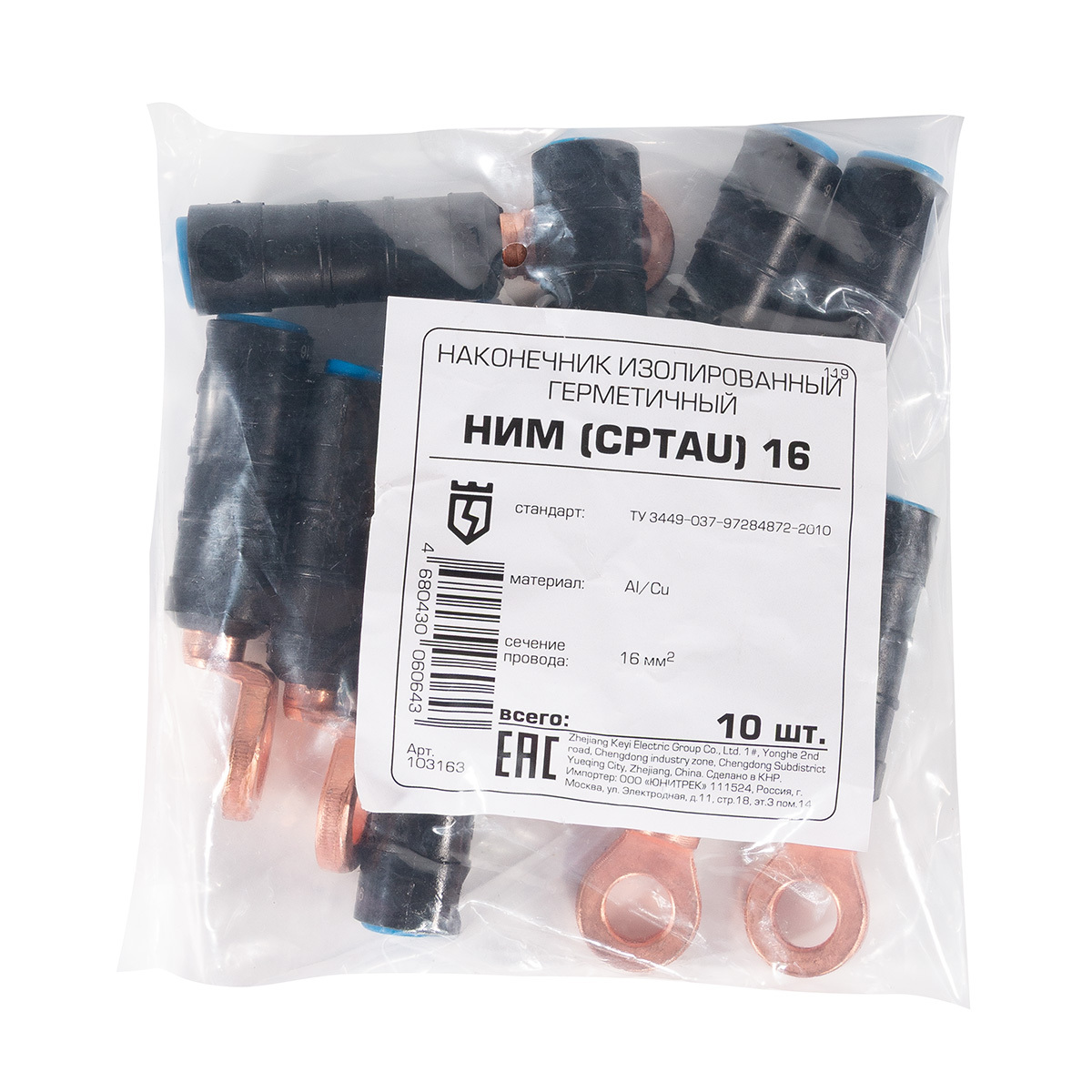

Наконечник изолированный герметичный НИМ (CPTAU) 16 (КВТ) 103163

Наконечник изолированный герметичный НИМ (CPTAU) 16 (КВТ) 103163 — предназначена для герметичного соединения опрессовкой изолированной несущей нейтрали проводов СИП.

• модель: НИМ (CPTAU) 16
• Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования
• Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
• Алюминиевая часть наконечника заполнена контактной пастой
• Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям

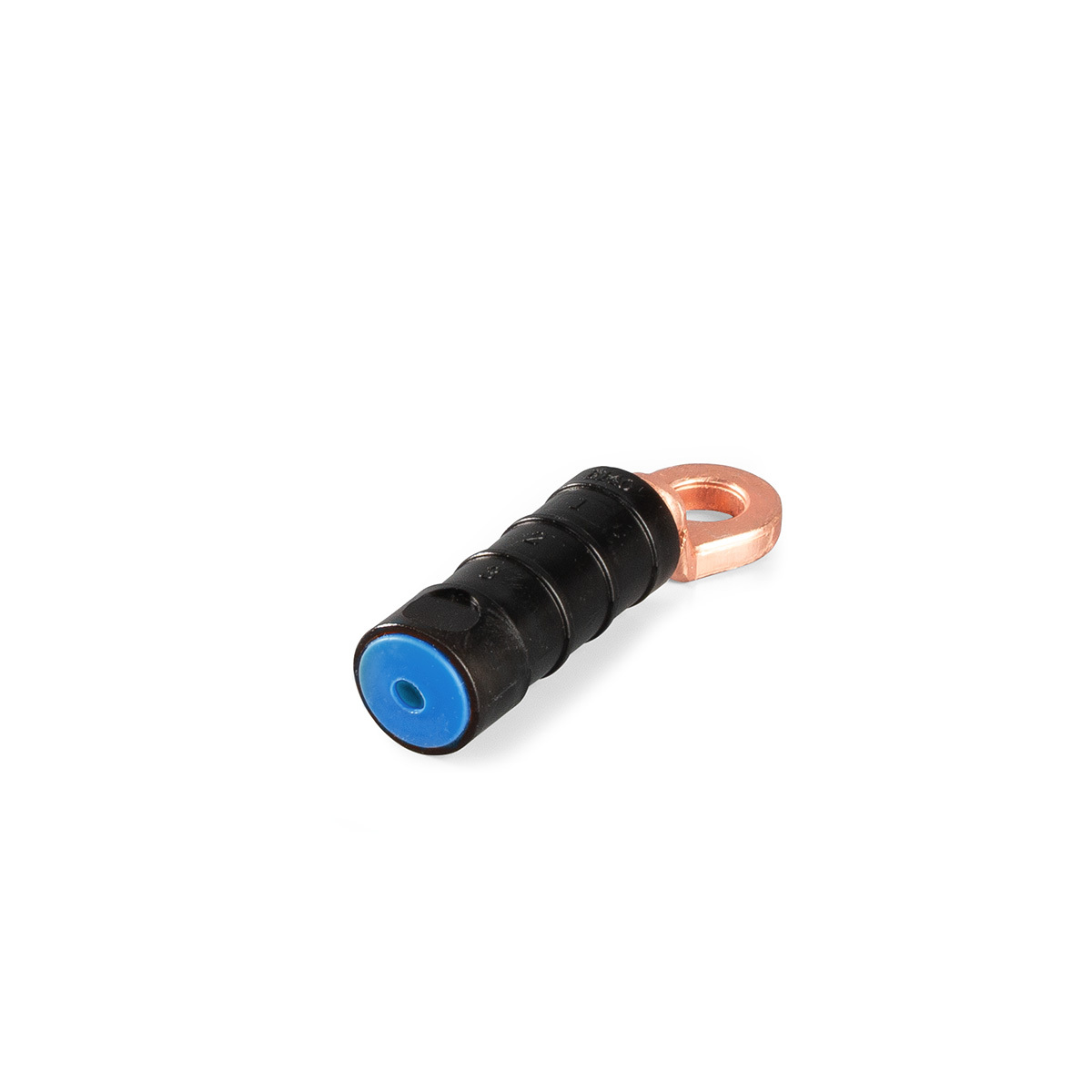

• Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
• В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующею сечению
• На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
• Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
• Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции

Характеристики:

• Тип коннектора: наконечник кольцевой
• Особенности конструкции: Герметичность
• Рабочее напряжение, до (кВ): 1
• Материал жилы: алюминий
• Сечение жилы, мм²: 16
• Класс гибкости жилы: 2
• Покрытие контактной части: без покрытия
• Материал контактной части: медь / алюминий
• Размер крепёжного болта: М10
• Наличие изоляции: да
• Цветовой стандарт изоляции: Международный стандарт
• Цвет изоляции: черный
• Технология монтажа: опрессовка
• Матрица для опрессовки: E140
