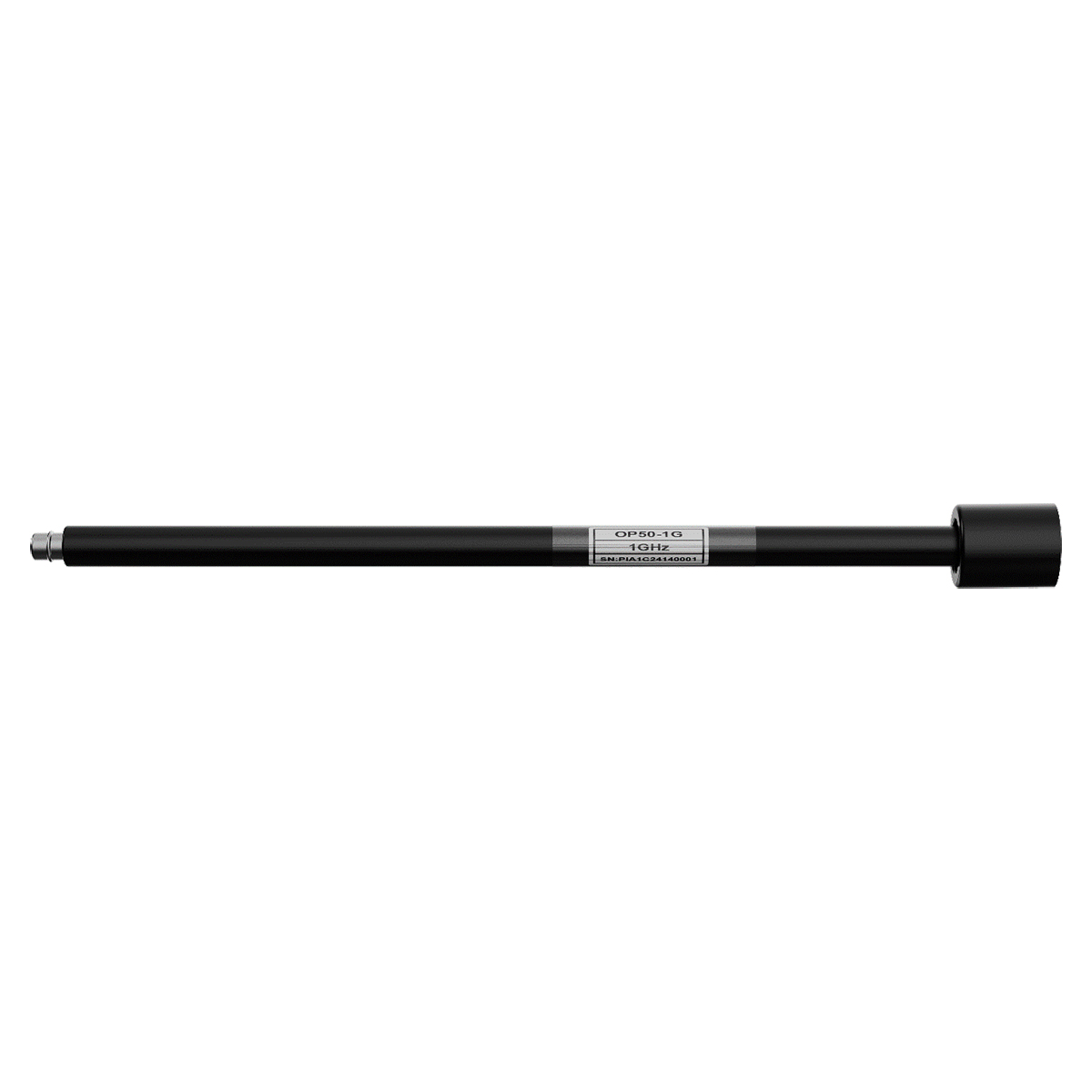

Наконечник ослабляющий RIGOL TIP-MMCX-50X-1 представляет собой цилиндрический гибкий изолированный проводник со встроенным делителем 50:1.

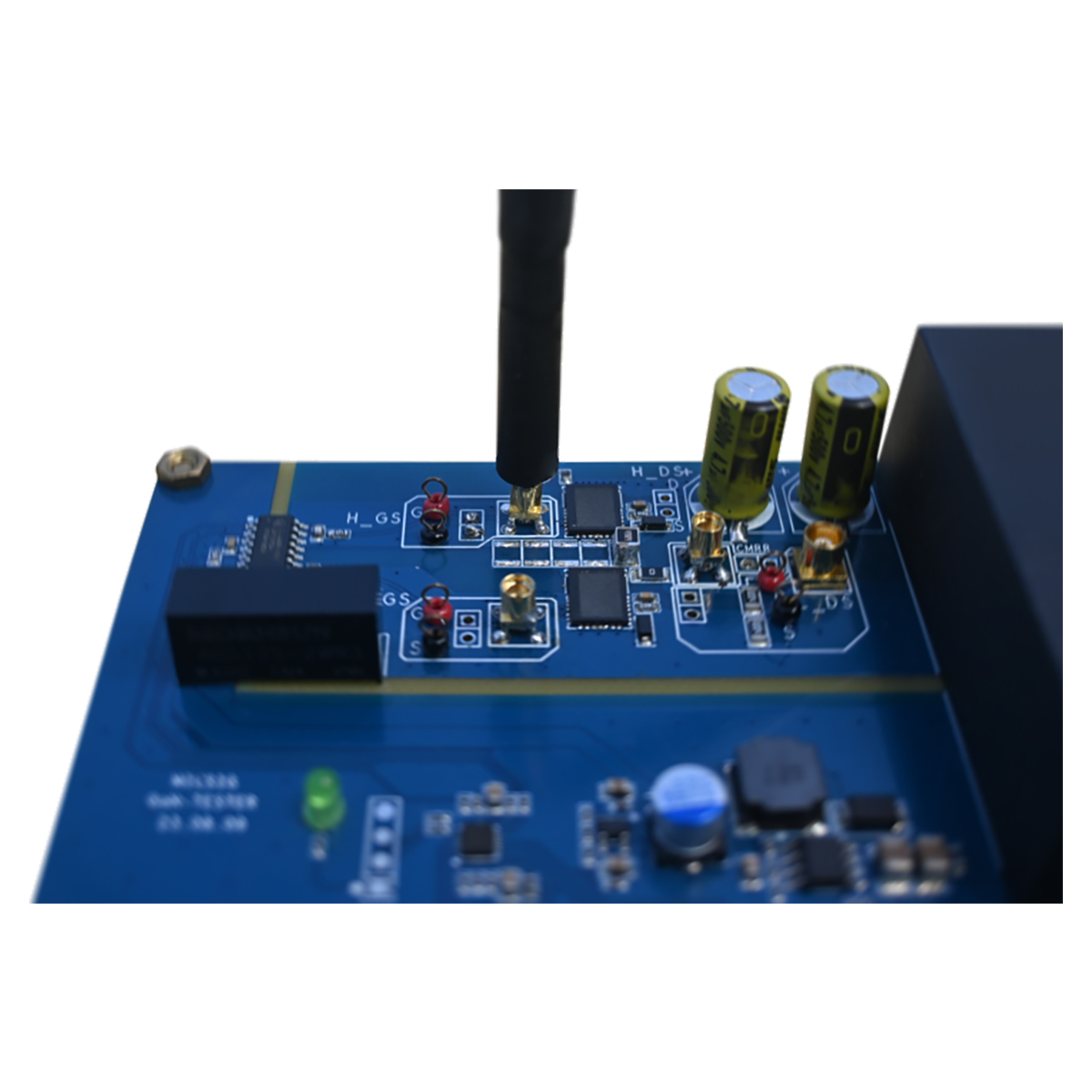

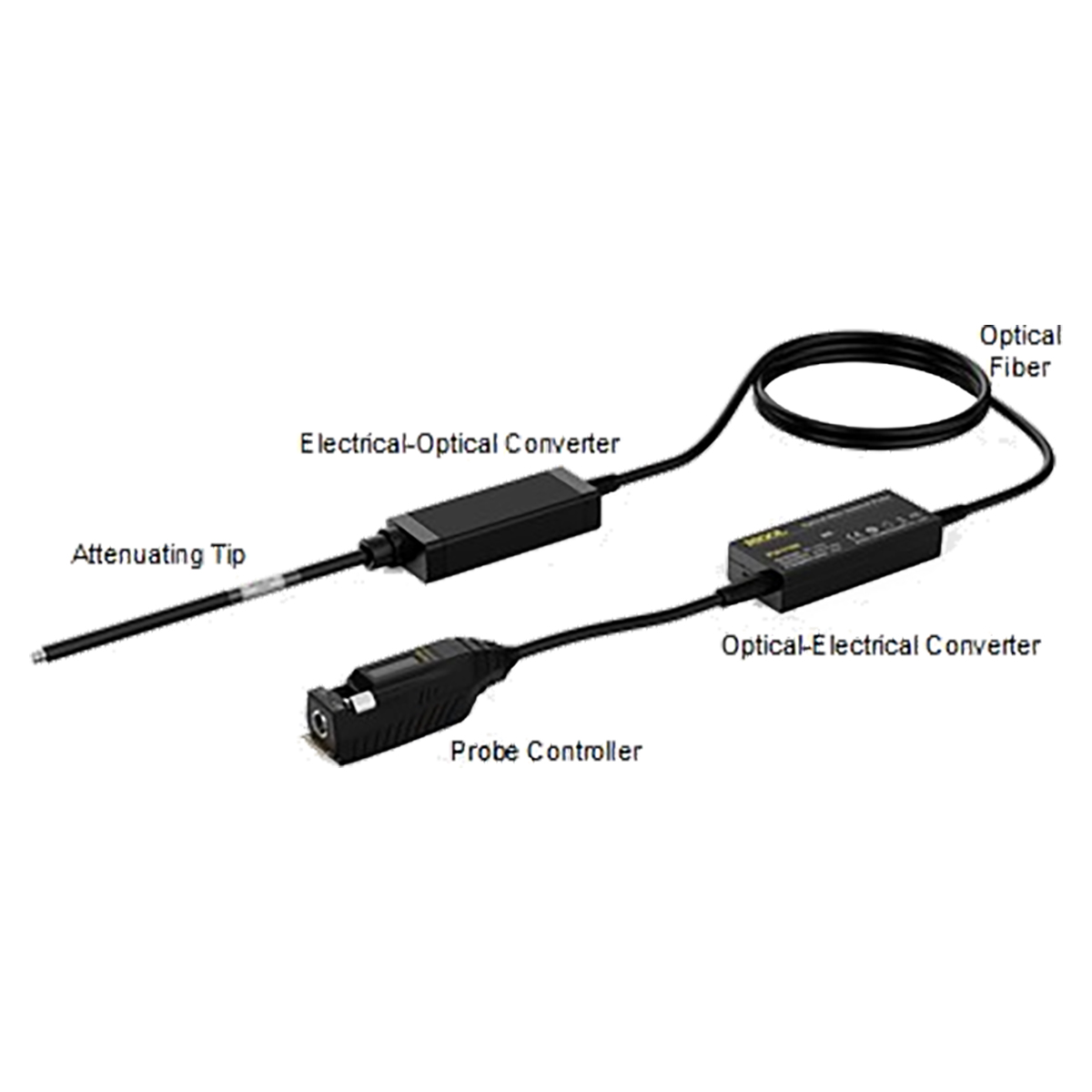

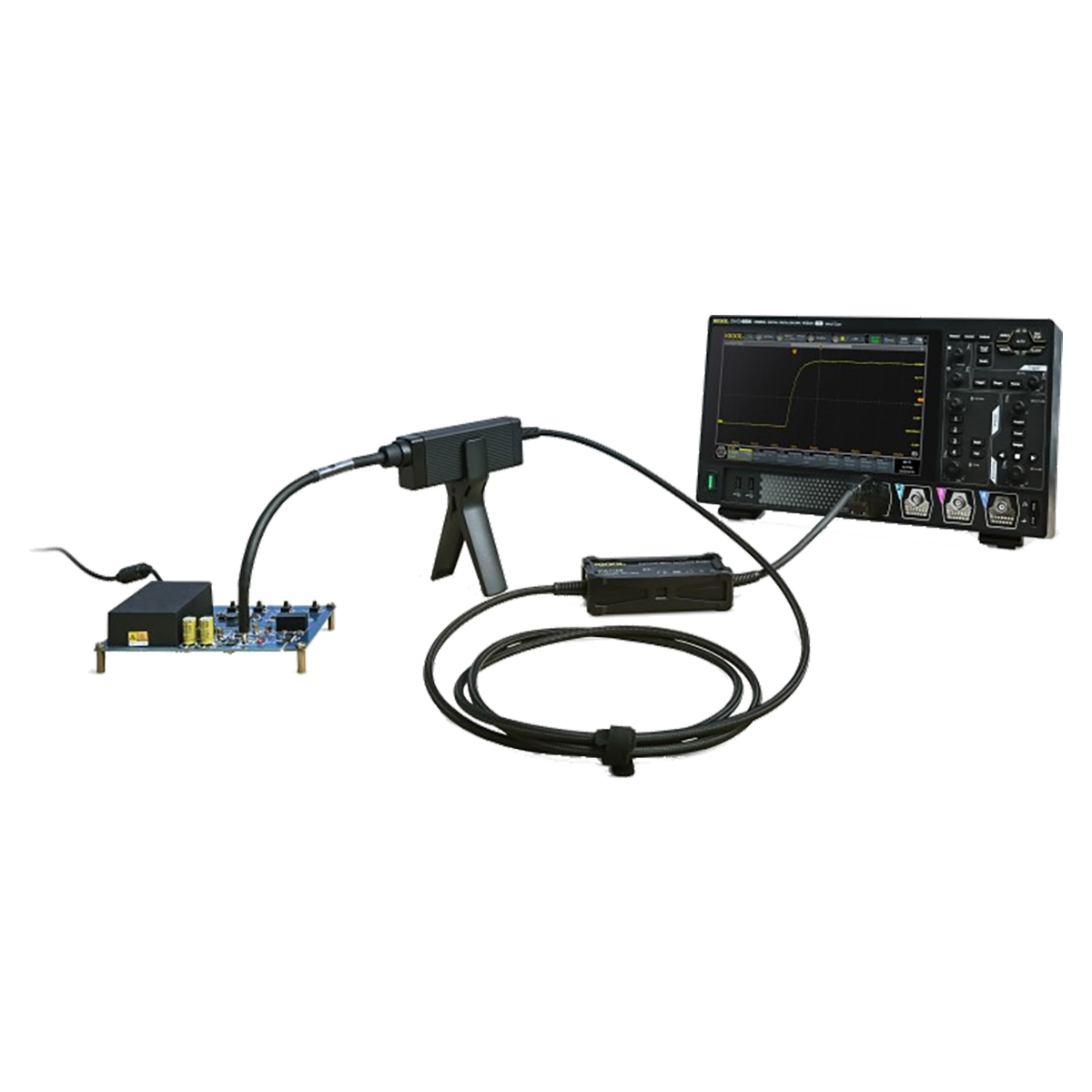

Наконечник одним разъемом подключается к точке измерения, а другим – к электронно-оптическому преобразователю (конвертору). Предназначен для работы в составе комплекта пробника осциллографического с оптической развязкой RIGOL PIA1100 и служит для передачи электрического сигнала на вход осциллографа с коэффициентом ослабления 50:1.
Применение (в комплекте пробника)
- Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
- Проектирование приводов двигателей, преобразователей мощности, электронных балластов
- Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
- Испытание инверторов, импульсных источников питания
- Испытание изоляционных материалов
- Высоковольтные, в том числе и широкополосные, приложения
- Измерения электрических величин с помощью приборов, изолированных от цепей заземления
Назначение
Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях в составе комплекта пробника RIGOL PIA1100.
Особенности и преимущества
- Верхняя рабочая частота 1000 МГц
- Синфазное входное напряжение до 85 кВПИК
| RIGOL TIP-MMCX-50X-1 | |
|---|---|
| Рабочий частотный диапазон | DC – 1000 МГц |
| Максимальное неразрушающее напряжение | 1000 ВПИК-ПИК |
| Входной импеданс | 4,19 MОм || 2 пФ |
| Коэффициент ослабления | 50:1 |
| Диапазон входного напряжения | ± 25 В |
| Входной разъем | MMCX |
Характеристики
Тип товара
Наконечник ослабляющий
Вес
1 штука весит 0,1 килограмма.
Бренд
Rigol
Производитель и место нахождения
RIGOL TECHNOLOGIES, Co Ltd No.8 Ke Ling Road,Suzhou New District, China 21516
Страна производства
КИТАЙ
Срок службы
смотрите на упаковке
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
